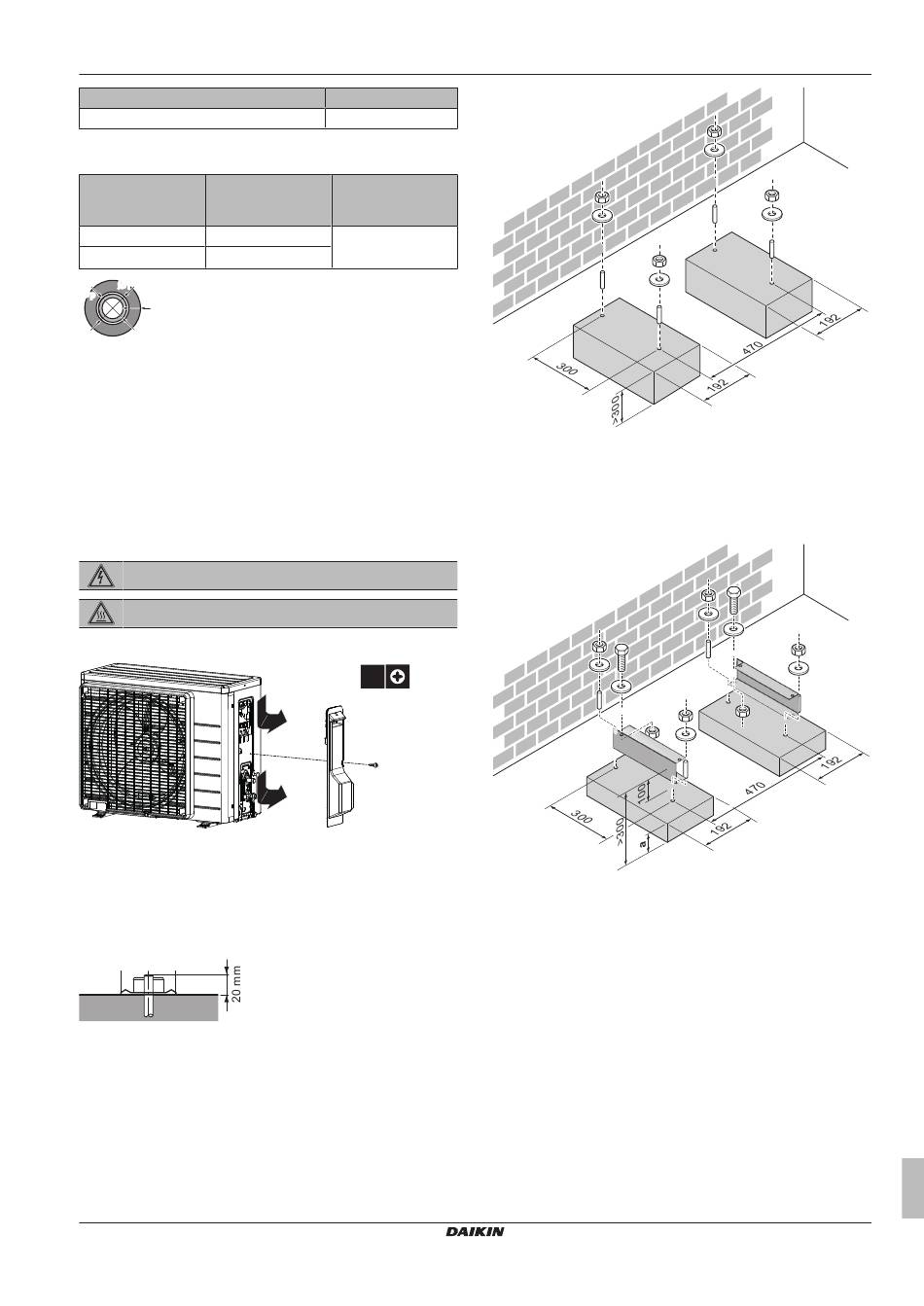

Daikin RXP25L2V1B Installationsanleitung Seite 7

Was?
Maximal zulässiger Höhenunterschied
3.2.3 Isolieren der Kältemittelleitungen
Rohr- Innendurchmesser
Außendurchmesser der Isolation (Ø
(Ø )
p
6,4 mm (1/4") 8~10 mm
9,5 mm (3/8") 12~15 mm
Ø Ø
i i
Ø Ø
p p
t
Liegen die Temperaturen überwiegend über 30°C und hat die Luft
eine relative Luftfeuchtigkeit über 80%, muss das Isoliermaterial
mindestens 20 mm dick sein, damit sich auf der Oberfläche des
Isoliermaterials kein Kondensat bildet.
4 Installation
4.1 Geräte öffnen
4.1.1 So öffnen Sie das Außengerät
GEFAHR: STROMSCHLAGGEFAHR
GEFAHR: VERBRENNUNGSGEFAHR
4.2 Montieren des Außengeräts
4.2.1 Voraussetzungen für die Installation
Halten Sie hierzu jeweils 4 Sätze M8- oder M10-Ankerbolzen,
Muttern und Unterlegscheiben bereit (bauseitig zu liefern).
(A)RXP20~35L2V1B + RXF20~35A2V1B
R32 Split-Baureihen
3P512025-2 – 2017.11
Entfernung
12 m
Isolationsdicke (t)
)
i
≥10 mm
1×
2
1
2
(mm)
Unter der Einheit muss ein Abstand von mindestens 300 mm
gelassen werden. Sorgen Sie außerdem dafür, dass die Einheit so
positioniert wird, dass sie sich bei Schnee mindestens 100 mm über
der maximal zu erwartenden Schneehöhe befindet. In diesem Fall
wird empfohlen, die Einheit auf einem Untergestellt zu bauen.
(mm)
a Maximale Schneehöhe
Wird das Gerät an Halterungen an der Wand befestigt, installieren
Sie die Einheit wie folgt:
4 Installation
Installationsanleitung
7
