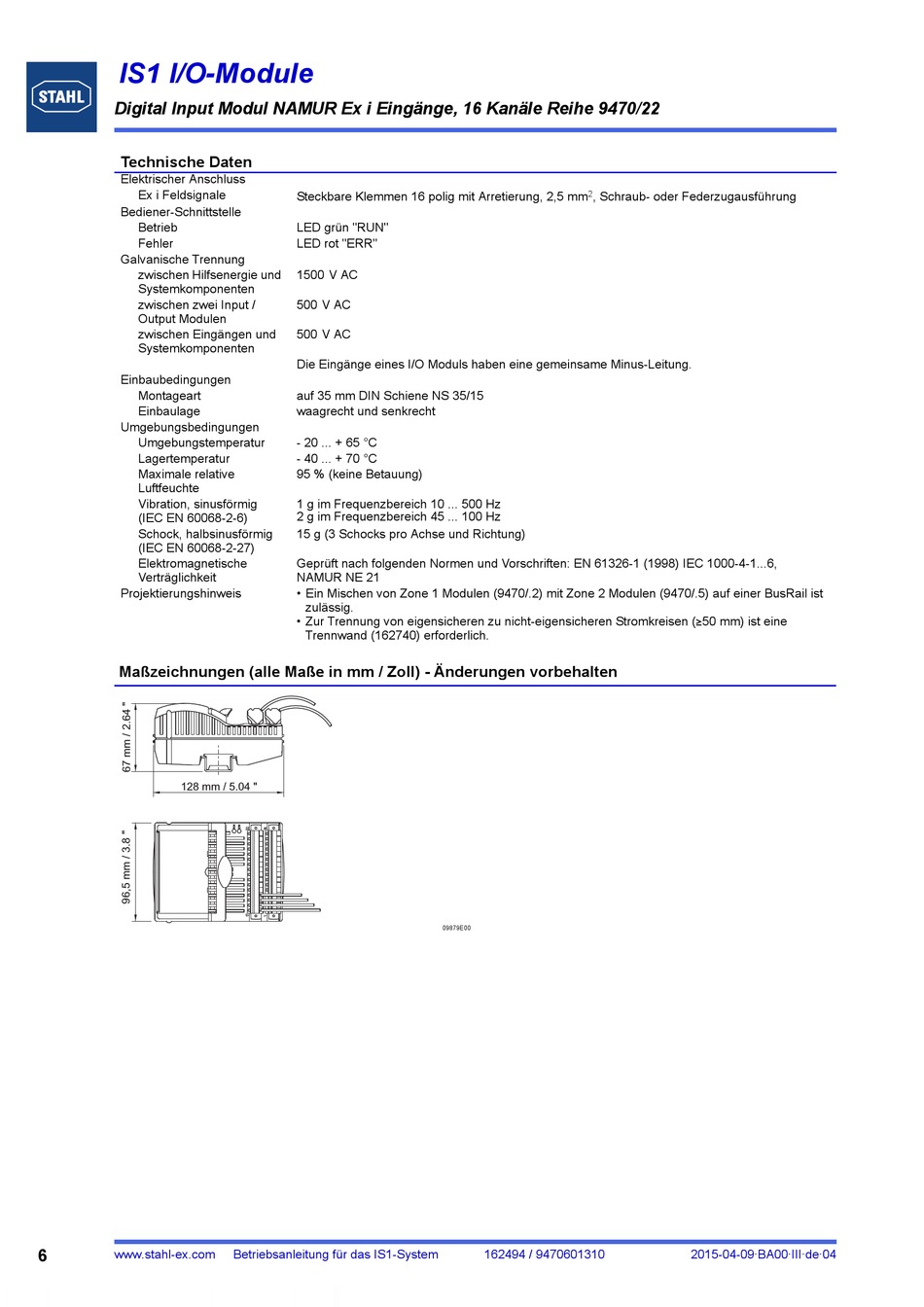

Maßzeichnungen (Alle Maße In Mm / Zoll) - Änderungen Vorbehalten - Stahl IS1 Betriebsanleitung

IS1 I/O-Module
Digital Input Modul NAMUR Ex i Eingänge, 16 Kanäle Reihe 9470/22
Technische Daten
Elektrischer Anschluss
Ex i Feldsignale
Bediener-Schnittstelle
Betrieb
Fehler
Galvanische Trennung
zwischen Hilfsenergie und
Systemkomponenten
zwischen zwei Input /
Output Modulen
zwischen Eingängen und
Systemkomponenten
Einbaubedingungen
Montageart
Einbaulage
Umgebungsbedingungen
Umgebungstemperatur
Lagertemperatur
Maximale relative
Luftfeuchte
Vibration, sinusförmig
(IEC EN 60068-2-6)
Schock, halbsinusförmig
(IEC EN 60068-2-27)
Elektromagnetische
Verträglichkeit
Projektierungshinweis
Maßzeichnungen (alle Maße in mm / Zoll) - Änderungen vorbehalten
128 mm / 5.04 "
6
www.stahl-ex.com
Steckbare Klemmen 16 polig mit Arretierung, 2,5 mm
LED grün "RUN"
LED rot "ERR"
1500 V AC
500 V AC
500 V AC
Die Eingänge eines I/O Moduls haben eine gemeinsame Minus-Leitung.
auf 35 mm DIN Schiene NS 35/15
waagrecht und senkrecht
- 20 ... + 65 °C
- 40 ... + 70 °C
95 % (keine Betauung)
1 g im Frequenzbereich 10 ... 500 Hz
2 g im Frequenzbereich 45 ... 100 Hz
15 g (3 Schocks pro Achse und Richtung)
Geprüft nach folgenden Normen und Vorschriften: EN 61326-1 (1998) IEC 1000-4-1...6,
NAMUR NE 21
• Ein Mischen von Zone 1 Modulen (9470/.2) mit Zone 2 Modulen (9470/.5) auf einer BusRail ist
zulässig.
• Zur Trennung von eigensicheren zu nicht-eigensicheren Stromkreisen ()50 mm) ist eine
Trennwand (162740) erforderlich.
Betriebsanleitung für das IS1-System
2 , Schraub- oder Federzugausführung
