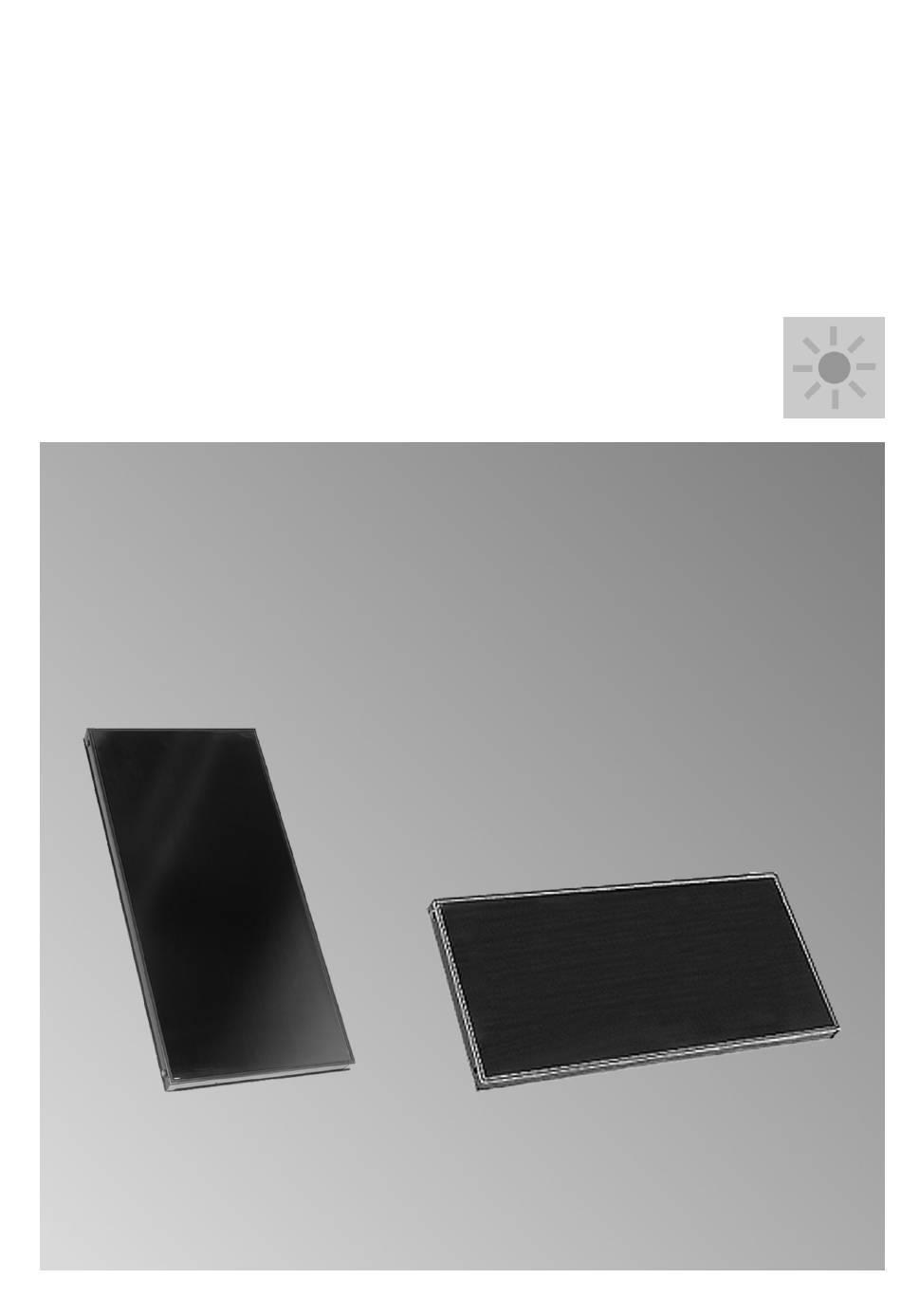

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitosol F Typ SV und SH Flachkollektor für aufgeständerte Montage VITOSOL F Nach Montage entsorgen! 5458 706 10/2015...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden. Hinweis Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Zielgruppe Diese Anleitung richtet sich ausschließlich an autori- sierte Fachkräfte. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Informationen ........................ Montagevorbereitung Bauteile ....................Abstand der Kollektorreihe z ermitteln ........... Montagehinweise ................... Montageablauf Kollektorstützen aufstellen ..............Kollektor montieren ................Anschluss-Set und Kollektortemperatursensor montieren ..... 10 Installation ....................11 Inbetriebnahme ..................13... -
Seite 4: Informationen
Informationen Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. - Seite 5 Informationen (Fortsetzung) Darüber hinausgehende Verwendung ist vom Herstel- ler fallweise freizugeben. Fehlgebrauch der Kollektoren oder des Montagesys- tems oder unsachgemäße Bedienung ist untersagt (z. B. Öffnen der Kollektoren durch den Anlagenbetrei- ber, Missachten der Montageanweisungen). Zuwider- handlung kann die Funktionen verändern sowie Leib und Leben des Benutzers oder Dritter gefährden und führt zum Haftungsausschluss.
-
Seite 6: Bauteile
Bauteile Hinweis Die Kollektorstützen gibt es für Vitosol F, Typ SV und SH jeweils für einen fest eingestellten Neigungswinkel von 30, 45 und 60°. SV, 60° Abb. 1 Kollektorstütze mit Fußblechen Klemmstein Unterlegscheibe 8,4 mm Verbindungsblech Sechskantmutter M 8 Verbindungsstrebe Sechskantschraube M 8 x 20 Sechskantschraube M 8 x 25 Halteblech... -
Seite 7: Abstand Der Kollektorreihe Z Ermitteln
Bauteile (Fortsetzung) Abb. 2 Zubehör für ein Kollektorfeld (mehr als ein Kollektor) Tauchhülsen-Set, bestehend aus Verbindungsrohr Stützhülse Klemmringverschraubung Anschluss-Set, bestehend aus (T-Stück), 22 mm Profilschelle Tauchhülse Anschlussrohr (lang) Zugentlastungsverschraubung Anschlussrohr (kurz) Wärmedämmung Verschluss-Stopfen Klemmringverschraubung (Winkel) 22 mm, 90° Stützhülse Abstand der Kollektorreihe z ermitteln Um unerwünschte Beschattungen zu vermeiden, bei Montage mehrerer Kollektoren hintereinander einen Abstand z einhalten. -
Seite 8: Montagehinweise
Bautenschutzmatten auslegen und darauf Auflagen positionieren. ■ Montage auf Stahlträgern siehe Abb. 4: Bauseitigen Unterbau rechtwinklig und in Waage zur Aufstellungsrichtung der Kollektoren ausrichten. Für die Berechnung der Auflasten steht unter ■ www.viessmann.com das Viessmann Berech- nungsprogramm „SOLSTAT“ zur Verfügung. -
Seite 9: Kollektorstützen Aufstellen
Kollektorstützen aufstellen Für je bis zu 6 Kollektoren nebeneinander 2 Verbin- dungsstreben diagonal an die Stellstützen schrau- ben. Hinweis Verbindungsstreben ggf. kürzen. Abb. 4 Neigungswinkel 30° 45° 60° 30° 45° 60° α 2413 2200 1838 1921 1921 1921 Kollektor montieren Hinweis zur Kollektorlage Achtung Beim 1. -
Seite 10: Anschluss-Set Und Kollektortemperatursensor Montieren
Kollektor montieren (Fortsetzung) Abb. 5 Kollektorabstand 21 mm Kollektoranschluss Typenschild 10. Zwischen 2. und 3. Auflagestütze, 4. und 5. usw. oben auf die Klemmsteine Verbindungsblech schrauben. Anschluss-Set und Kollektortemperatursensor montieren Montage der Klemmringverschraubung Achtung ■ Alle Rohrenden müssen rechtwinklig und entgratet Anschlussrohre und Verschluss-Stopfen dürfen sein. -
Seite 11: Installation
Anschluss-Set und Kollektortemperatursensor… (Fortsetzung) Abb. 6 Vorlaufanschluss Rücklaufanschluss Achtung Falls nach der Montage die Solaranlage nicht sofort mit Wärmeträgermedium befüllt wird, kön- nen die Kollektoren Schaden nehmen. Mit einer Abdeckung Kollektoren vor Sonnenein- strahlung schützen. Installation Achtung Nicht sachgerechte Installation kann Schäden an den Kollektoren hervorrufen. - Seite 12 Auslegung für 120 °C und max. 6 bar (0,6 MPa) lisch dichtende Verbindungen, Klemmringverschrau- – Kennbuchstaben „S“ (Solar) im Bauteilkennzei- bungen oder Viessmann Steckverbindungen mit chen doppelten O-Ringen. Falls andere Dichtungen verwendet werden, z. B. Flachdichtungen, muss vom Hersteller eine ausrei- chende Glykol-, Druck- und Temperaturbeständigkeit...
-
Seite 13: Inbetriebnahme
Installation (Fortsetzung) Speicher-Wassererwärmer Kollektortemperatursensor Speichertemperatursensor Solarregelung Inbetriebnahme Inbetriebnahme der Solaranlage siehe Serviceanleitung „Vitosol“. - Seite 16 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
