5.16 Messung von Frequenz und Tastgrad (elektronisch)
Dieser Abschnitt bezieht sich auf Frequenzmessungen bei elektronischen Niederspannun-
gen. Informationen zum Messen von Frequenz und Tastgrad bei Hochspannung finden
Sie oben in Abschnitt 5.7 zum Thema Spannungsmessung.

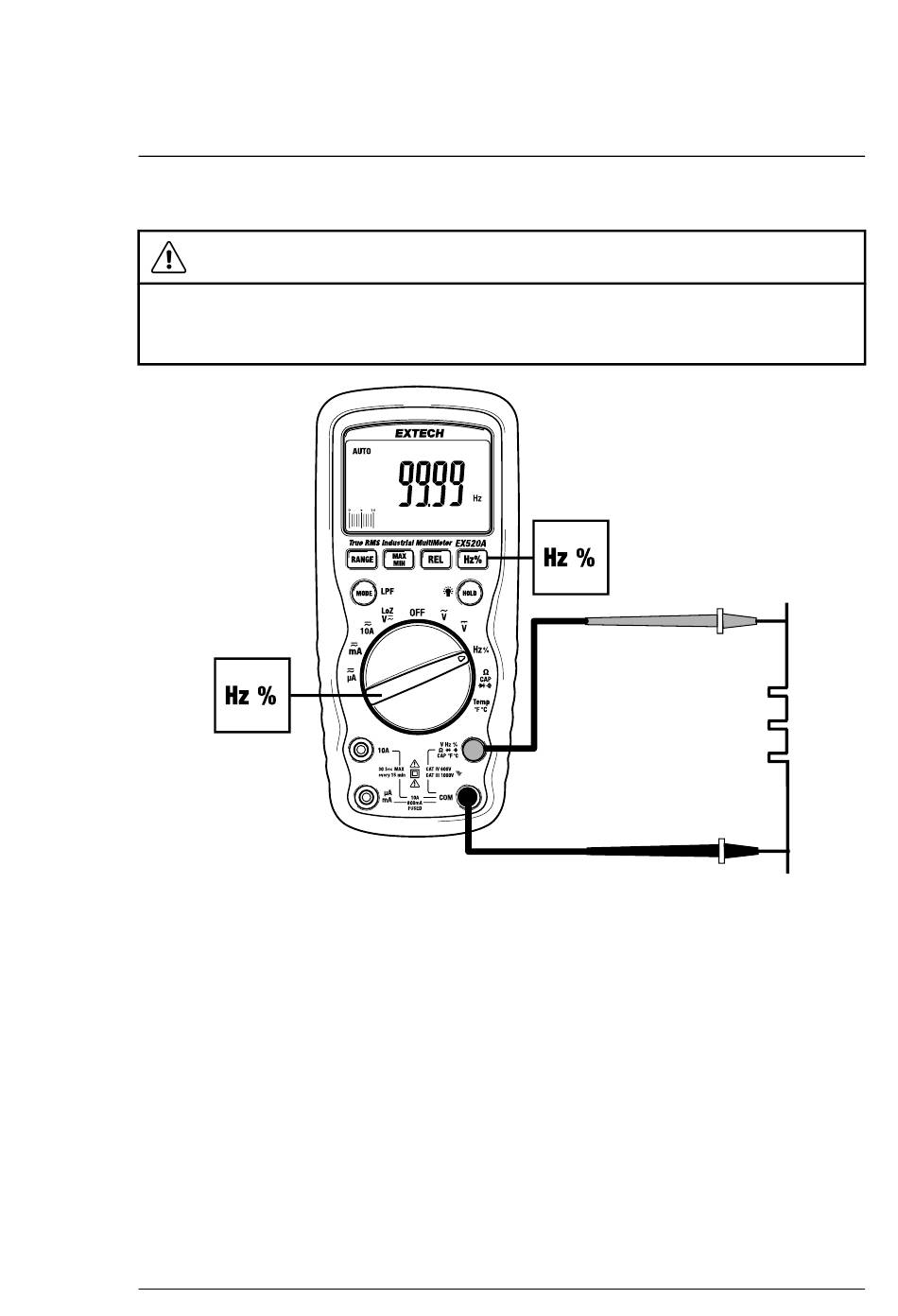

Abbildung 5.8 Prüfanordnung für Frequenzmessungen.
1. Drehen Sie den Funktionswahlschalter auf Hz %.
2. Stecken Sie den schwarzen Messleitungsstecker in die negative COM-
Buchse. Stecken Sie den roten Messleitungsstecker in die positive
Buchse Hz %.
3. Berühren Sie mit der schwarzen Messfühlerspitze eine Seite der Kompo-
nente oder Schaltung. Berühren Sie mit der roten Messfühlerspitze die an-
dere Seite.
4. Lesen Sie den Messwert auf dem Display ab.
5. Schalten Sie mithilfe der MODE-Taste zwischen Frequenz- und Tastgrad-
funktion um.
