5.13 Durchgangsprüfung
Um Stromschlag zu vermeiden, prüfen Sie niemals spannungsführende Stromkreise oder
Leitungen auf Durchgang.

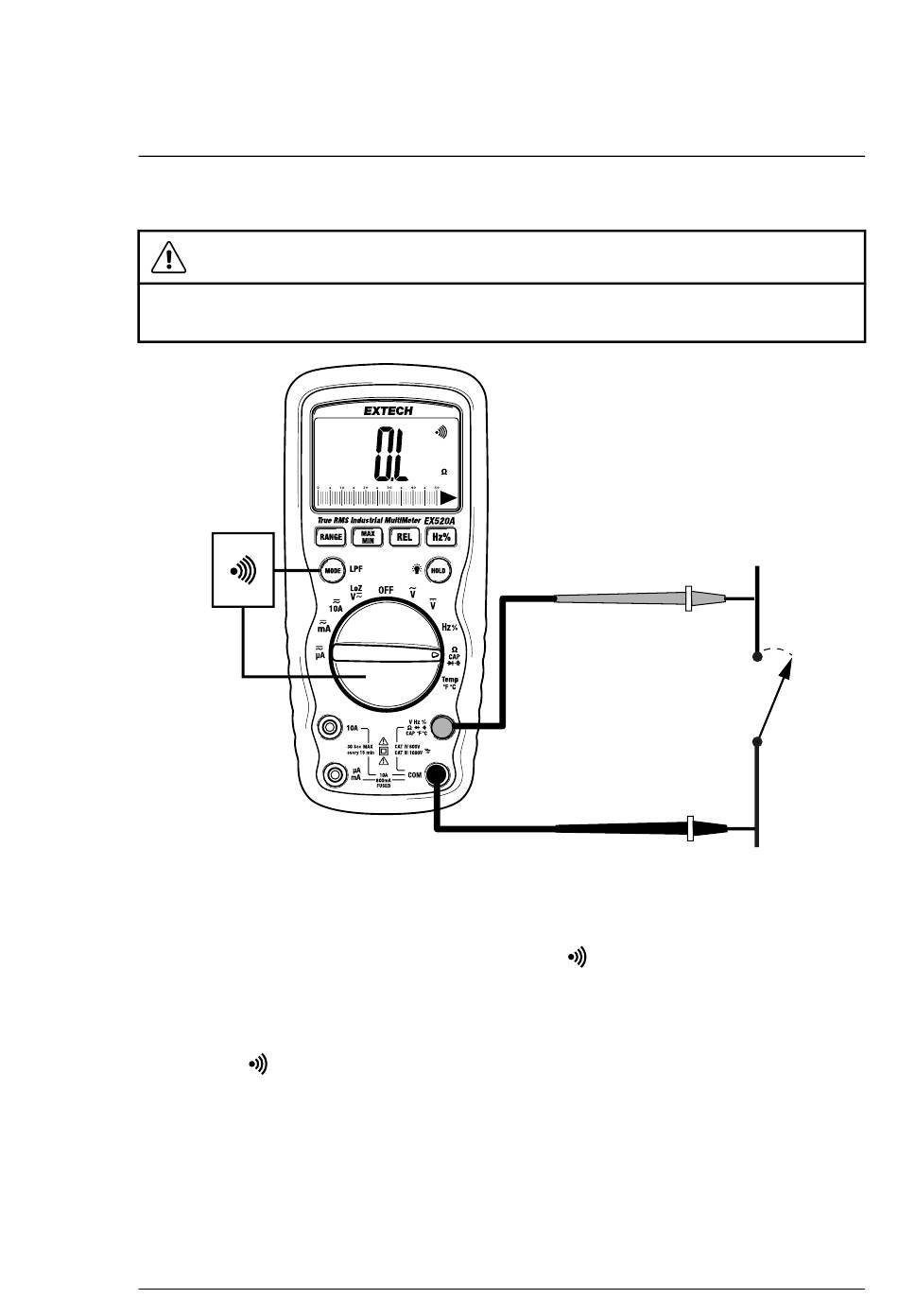

Abbildung 5.5 Prüfanordnung für Durchgangsprüfungen. In der Abbildung ist der Stromkreis
unterbrochen, sodass auf dem Display „OL" angezeigt wird. Bei geschlossenem Schalter ent-
steht ein Kurzschluss, und ein Dauerton ertönt.
1. Stellen Sie den Funktionswahlschalter auf
2. Drücken Sie die MODE-Taste, um den Durchgangsmodus auszuwählen.
3. Stecken Sie den schwarzen Messleitungsstecker in die negative COM-
Buchse. Stecken Sie den roten Messleitungsstecker in die positive
Buchse
4. Fahren Sie mit der Spitze des Messfühlers über die Schaltung oder Kom-
ponente, die geprüft werden soll.
5. Lesen Sie den Widerstandsmesswert auf dem Display ab.
6. Wenn der Widerstand etwa < 50 Ω beträgt, ertönt ein Dauerton.
7. Wenn der Stromkreis unterbrochen ist, wird OL angezeigt.
