Extech EX530A Kurzanleitung

Echteffektivwert industriemultimeter
Vorschau ausblenden Andere Handbücher für EX530A:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Kurzanleitung
Echt-
Effektivwert-
Industriemulti-
meter
MODEL EX530A
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Extech EX530A

Inhaltszusammenfassung für Extech EX530A

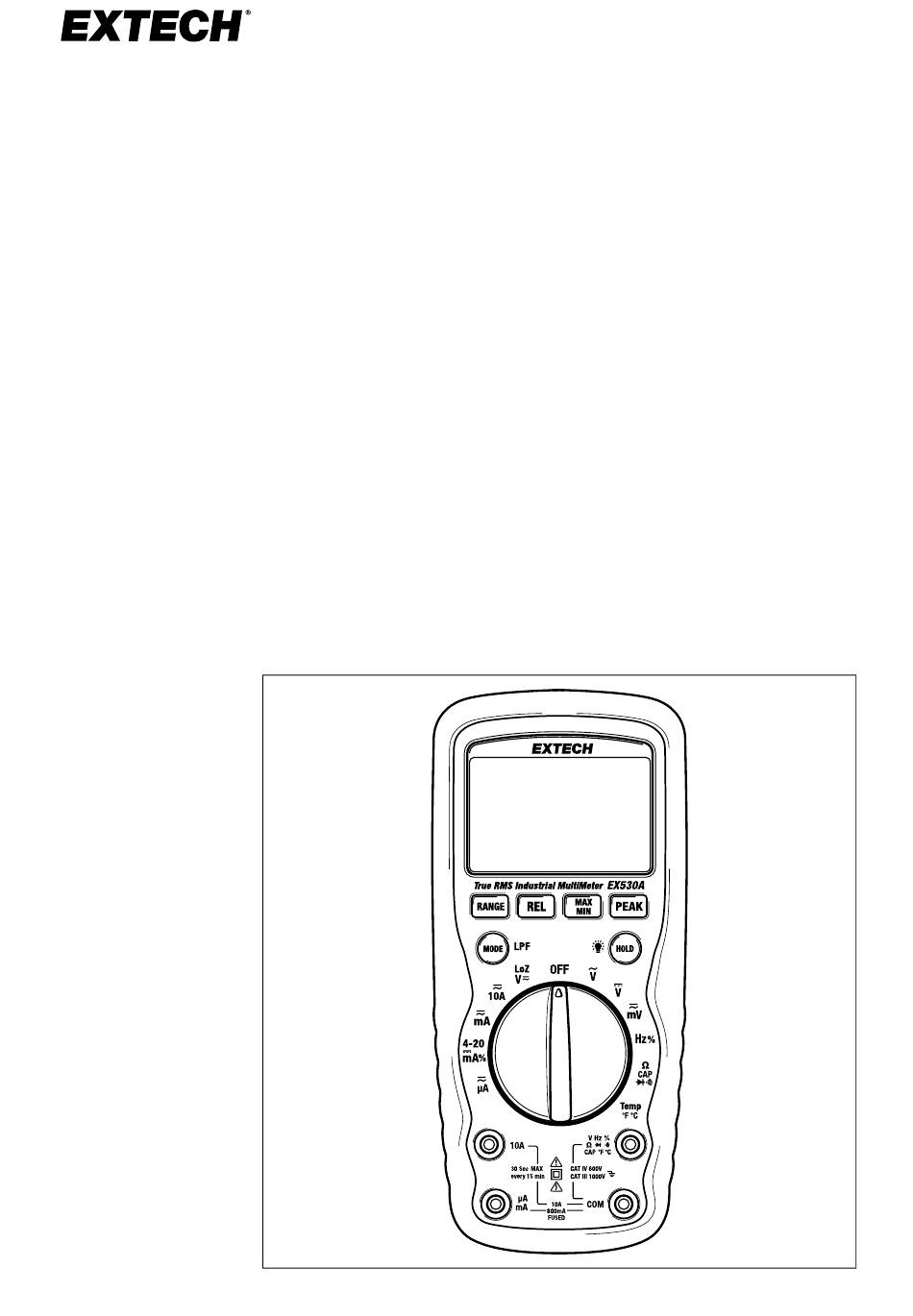

  • Seite 1 Kurzanleitung Echt- Effektivwert- Industriemulti- meter MODEL EX530A...

  • Seite 2: Einleitung

    Kurzanleitung (DE) EINLEITUNG Der Extech EX530A misst AC/DC-Spannung, AC/DC-Strom, Wi- derstand/Durchgang, Kapazität, Frequenz/Arbeitszyklus, Diode und Temperatur. Zu den weiteren Messfunktionen gehören ein 4- bis 20-mA-Prozesssteuerungsmodus, ein Spannungsmodus mit niedriger Impedanz (LoZ) und ein Tiefpassfiltermodus (LPF). Die- ses Messgerät ist wasserdicht und wurde robust für den industriel- len Einsatz konstruiert.

  • Seite 3: Sicherheit

    SICHERHEIT WARNUNG • Eine unsachgemäße Verwendung dieses Messgeräts kann zu Schäden, Stromschlägen, Verletzungen oder zum Tod führen. Laden Sie das Benut- zerhandbuch herunter, und lesen und verinnerlichen Sie es vor der Verwendung. • Gehen Sie beim Umgang mit Signalen > 60 V DC oder 30 V AC RMS äu- ßerst vorsichtig vor.

  • Seite 4: Beschreibung Des Messgeräts

    AC/DC-Spannung und LoZ-Spannung 500 V DC und AC RMS Frequenz, Widerstand, Kapazität, Diode, 250 V DC und AC RMS Temperatur KURZANLEITUNG 1. Schließen Sie die Messleistungsstecker an die Buchsen unten am Messgerät an. 2. Drehen Sie den Funktionswahlschalter auf die gewünschte Messposition.

  • Seite 5: Steuertasten

    STEUERTASTEN Drücken Sie die LPF-Taste lang, um den Tiefpassfilter (LPF) zu aktivieren/deaktivieren. Drücken Sie die erneut lang, um das Me- nü zu verlassen. Drücken Sie kurz auf MODE, um einen alternativen Modus für die verwendete Funktion auszuwählen. Drücken Sie die Taste kurz, um den angezeigten Messwert zu fi- xieren bzw.

  • Seite 6: Beschreibung Des Displays

    BESCHREIBUNG DES DISPLAYS Automatischer Bereich. Zwischenspeicher. Spitzenwertmessung. Maximal- und Minimal- Messwerte. Tiefpassfilter. Messwert. Akkuzustand Balkendiagramm Be- reichsüberschreitung. Balkendiagramm. 10. Niedrige Impedanz. 11. Wechselstrom. 12. Negative Polarität. 13. Gleichstrom. 14. Relativ (Null). 15. Abschaltautomatik aktiv. STROMVERSORGUNG MESSGERÄT Das Messgerät wird mit einer 9 V-Batterie betrieben. Das Batterie- fach befindet sich auf der Rückseite des Messgeräts (unter dem Kippständer) und ist mit zwei schwarzen Kreuzschlitzschrauben be- festigt.

  • Seite 7: Messen Von Spannung, Frequenz, Widerstand, Diode Und Kapazität

    Maximal- und Minimal-Messwerte Drücken Sie die MAX/MIN-Taste, um zwischen Maximal- und Mini- mal-Messwert umzuschalten. Die Symbole MAX und MIN zeigen den ausgewählten Modus an. Drücken Sie die Taste MAX/MIN lang, um das Menü zu verlassen. Spitzenwerte (PEAK) Drücken Sie die PEAK-Taste. Das Symbol PEAK MAX wird ange- zeigt, und der Messwert zeigt das erfasste Maximalsignal an.
  • Seite 8 1. Drehen Sie den Funktionswahlschalter auf die gewünschte Po- sition. Verwenden Sie die MODE-Taste, um nach Bedarf Wider- stand, Durchgang, Diode oder Kapazität auszuwählen. 2. Stecken Sie den schwarzen Messleitungsstecker in die negati- ve COM-Buchse. Stecken Sie den roten Messleitungsstecker in die positive Buchse.
  • Seite 9 MESSEN VON STROM Die Strommessungen werden durchgeführt, indem die Messleitun- gen in Reihe mit dem zu prüfenden Stromkreis geschaltet sind. WARNUNG Messen Sie 10-A-Strom nicht länger als 30 Sekunden. 1. Drehen Sie den Funktionswahlschalter auf die gewünschte Strommessfunktion. Verwenden Sie die MODE-Taste, um AC oder DC zu wählen.

  • Seite 10: Grundlegende Spezifikationen

    2. Führen Sie den Temperaturfühler unter Beachtung der korrek- ten Polarität in die Buchsen der Messleitung ein. 3. Berühren Sie mit der Fühlerspitze die zu prüfende Oberfläche. Lesen Sie den Temperaturmesswert vom Display ab. GRUNDLEGENDE SPEZIFIKATIONEN Laden Sie für umfassende Spezifikationen bitte das Benutzerhand- buch herunter.
  • Seite 11 #NAS100180; r. AD/96054/96066; de-DE...

  • Seite 12: Kundendienst

    GARANTIE Teledyne FLIR garantiert für einen Zeitraum von drei Jahren ab Ver- sanddatum, dass dieses Instrument der Marke Extech frei von Mängeln an Teilen und Verarbeitung ist. Um den vollständigen Ga- rantietext anzuzeigen, besuchen Sie bitte die Support-Website (Link unten).
  • Seite 14 Kurzanleitung last page Website http://www.flir.com Customer support http://support.flir.com Copyright © 2024, FLIR Systems, Inc. All rights reserved worldwide. Disclaimer Specifications subject to change without further notice. Models and accessories subject to regional market considerations. License procedures may apply. Products described herein may be subject to US Export Regulations. Please refer to exportquestions@flir.com with any questions.
