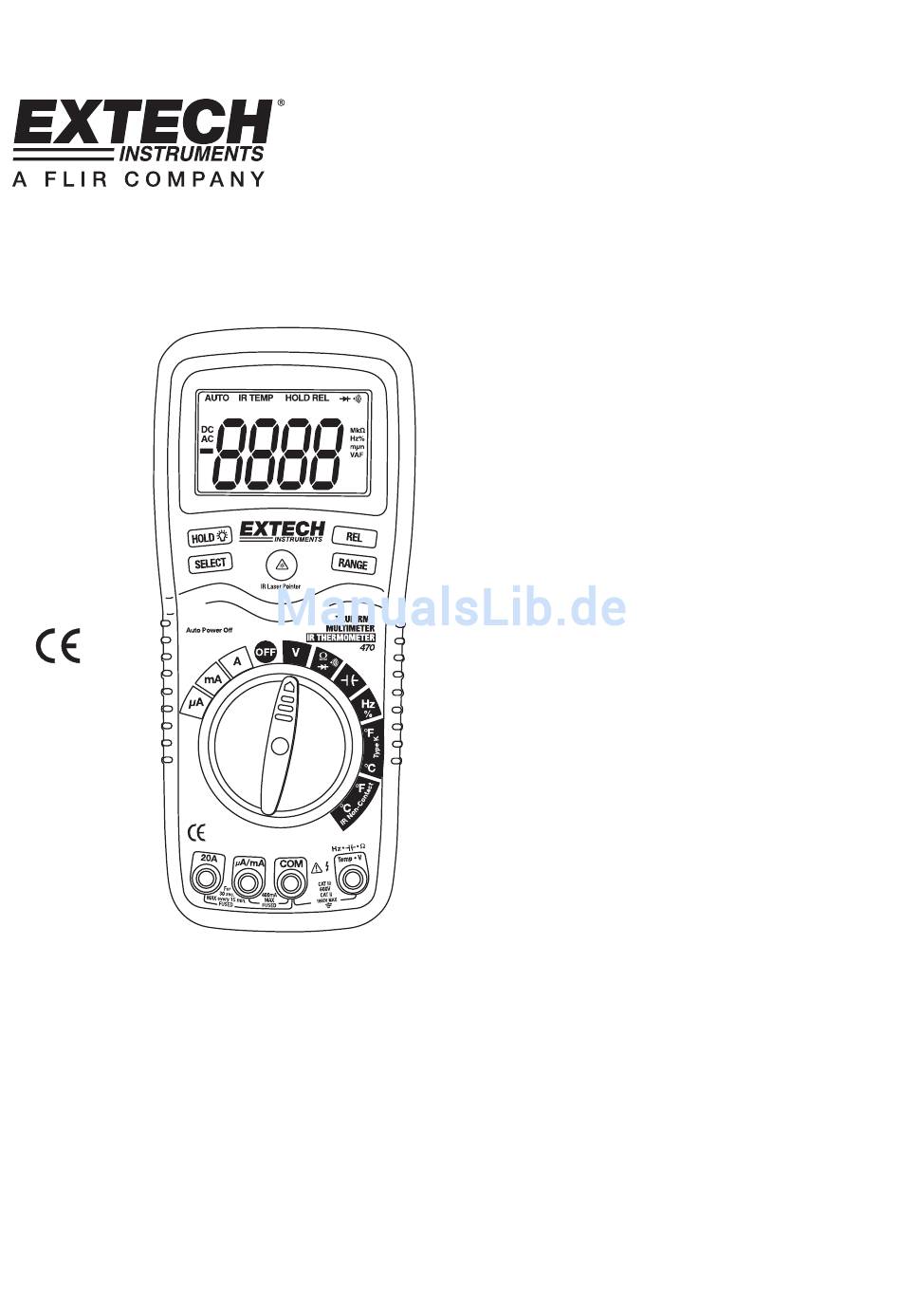

- Seite 1 Bedienungsanleitung True RMS-Multimeter plus IR-Thermometer Extech 470 Patentiert...
-
Seite 2: Internationale Sicherheitssymbole
Einführung Wir gratulieren Ihnen zum Kauf des Extech 470 (Teilenummer EX470) True RMS Multimeter mit automatischer Bereichseinstellung plus Infrarot-Thermometer. Dieses Messgerät bietet Ihnen Messfunktionen wie Wechsel-/Gleichspannung, Wechsel-/Gleichstrom, Widerstand, elektr. Kapazität, relative Einschaltdauer, Diodentest und Durchgangsprüfung plus Temperaturmessung mit Thermoelement zur berührungslosen Temperaturmessung. Bei sorgfältiger und vorsichtiger Behandlung wird Ihnen dieses Gerät jahrelange zuverlässige... - Seite 3 ACHTUNG • Unsachgemäße Benutzung dieses Messgerätes kann zu Schäden, Stromschlägen, Verletzungen oder Lebensgefahr führen. Lesen und verstehen Sie diese Bedienungsanleitung vor der Inbetriebnahme. • Vor dem Auswechseln der Batterien oder Sicherungen, klemmen Sie bitte immer die Messleitungen ab. • Überprüfen Sie vor der Benutzung die Messleitungen und das Messgerät auf eventuelle Schäden.
-
Seite 4: Sicherheitsanweisungen
ÜBERSPANNUNG KATEGORIE III Dieses Messgerät entspricht den Normen für ÜBERSPANNUNG, CAT III gemäß IEC 610-1- 2001. Messgeräte der Kategorie III sind vor kurzzeitigen Überspannungen in stationären Anlagen auf Verteilerebene geschützt. Z. B. gehören Schalter in stationären Anlagen und Ausrüstungen zum industriellen Gebrauch mit einer permanenten Verbindung zu den stationären Anlagen. -
Seite 5: Bedienelemente Und Buchsen
Bedienelemente und Buchsen 1. IR-Thermometer und Ziellaser 2. LCD-Display 4000 Zählimpulse 3. HOLD-Taste und Hintergrundbeleuchtungsknopf 4. Auswahltaste 5. Funktionswahlschalter 6. mA, uA und A-Eingangsbuchsen 7. COM-Eingangsbuchse 8. Plus-Eingangsbuchse 9. RANGE-Haltetaste (Messbereich) 10. RELATIVE-Taste 11. Laser-Lichtzeigertaste 12. Schutzgummi Hinweis: Standfuß zum Ausklappen und Batteriefach befinden sich auf der Geräterückseite. - Seite 6 Bedienungsanleitung WARNUNG : Stromschlaggefahr. Wechselstrom- und Gleichstrom-Hochspannungskreise sind sehr gefährlich und sollten mit äußerster Vorsicht gemessen werden. 1. IMMER den Funktionswahlschalter auf OFF (Aus) stellen, wenn das Messgerät nicht in Betrieb ist. 2. Wenn “OL” während einer Messung angezeigt wird, dann überschreitet der Messwert den gewählten Messbereich.
- Seite 7 WECHELSPANNUNGSMESSUNGEN WARNUNG : Stromschlaggefahr. Die Sondenspitzen sind manchmal nicht lang genug, um die spannungsführenden Teile in manchen 240V-Gerätesteckdosen zu berühren, da die Kontakte tief in den Steckdosen eingelassen sind. Daher wird bei einer Messung unter Umständen 0 Volt angezeigt, obwohl sich tatsächlich Spannung in der Steckdose befindet.
- Seite 8 GLEICHSTROMMESSUNGEN VORSICHT: Führen Sie nicht länger als 30 Sekunden Strommessungen im 20 A- Messbereich durch. Wenn Sie 30 Sekunden überschreiten, können das Messgerät und/oder die Messkabel beschädigt werden. 1. Stecken Sie den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse. 2.
- Seite 9 WECHSELSTROMMESSUNGEN VORSICHT: Führen Sie nicht länger als 30 Sekunden Strommessungen im 20 A- Messbereich durch. Wenn Sie 30 Sekunden überschreiten, können das Messgerät und/oder die Messkabel beschädigt werden. 1. Stecken Sie den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse. 2.
- Seite 10 DURCHGANGSPRÜFUNG WARNUNG : Stromschlaggefahr. Niemals den Durchgang an unter Spannung stehenden Schaltkreisen oder Leitungen messen. 1. Den Funktionswahlschalter auf die grüne Ω. .Position stellen. 2. Stecken Sie den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse. Stecken Sie den Bananenstecker des roten Messkabels in die positive Ω-Buchse.
- Seite 11 KONTAKT - TEMPERATURMESSUNGEN 1. Den Funktionswahlschalter auf die schwarze Typ K Position °C oder °F stellen. 2. Die Temperatursonde in die Eingangsbuchsen stecken und dabei auf die richtige Polung achten. 3. Die Spitze des Temperaturfühlers an die Stelle führen, deren Temperatur gemessen werden soll.
- Seite 12 MESSUNGEN DER ELEKTRISCHEN KAPAZITÄT WARNUNG : Stromschlaggefahr. Vor der Kapazitätsmessung das zu prüfende Gerät vom Strom abklemmen und alle Kondensatoren entladen. Die Batterie herausnehmen und die Leitungskabel abklemmen. Den Funktionsdrehschalter auf die grüne…..Position stellen. Stecken Sie den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse.
- Seite 13 MANUELLE/AUTOMATISCHE BEREICHSEINSTELLUNG Wenn das Messgerät zum ersten Mal eingeschaltet wird, dann stellt sich die automatische Bereichseinstellung ein. Diese wählt automatisch den besten Bereich für die durchzuführenden Messungen und ist im Allgemeinen die beste Methode für die meisten Messungen. Für Messsituationen, die eine manuelle Einstellung des Messbereichs erfordern, wie folgt vorgehen: Die Taste RANGE drücken.
-
Seite 14: Technische Daten
Technische Daten Messfunktion Reichweite Auflösung Präzision ±(0,3% Messung + 2 Ziffern) Gleich- 400mV 0,1mV spannung 0,001V ±(0,5% Messung + 2 Ziffern) 0,01V 400V 0,1V ±(0,8% Messung +3 Ziffern) 1.000V Wechsel- 50 bis 400 Hz 400 Hz bis 1kHz spannung ±(1,5% Messung +15 ±(2,5% Messung + 15 400mV 0,1mV... - Seite 15 Temp. -50 bis 1°C (IR) 270°C ±2.0% Messung oder ±2°C, ± 4 °F -58 bis 1°F 518°F ±(1,5% Messung +5 Ziffern) Frequenz 5.000Hz 0,001Hz 50,00Hz 0,01Hz 500,0Hz 0,1Hz 5.000kHz 0,001kHz ±(1,2% Messung + 2 Ziffern) 50,00kHz 0,01kHz 500,0kHz 0,1kHz 5.000MHz 0,001MHz ±(1,5% Messung +4 Ziffern) 10,00MHz...
-
Seite 16: Wartung
Wartung WARNUNG: Stromschlaggefahr. Trennen Sie das Messgerät von der Netzverbindung, entfernen Sie die Testanschlüsse aus den Eingangsanschlüssen und schalten Sie das Messgerät AUS, bevor Sie das Gehäuse öffnen. Betreiben Sie das Gerät nicht, wenn das Gehäuse geöffnet ist. Bei sorgfältiger Behandlung und Beachtung der Pflegeanweisungen, wird Ihnen dieses Multimeter jahrelange zuverlässige Dienste leisten: MESSGERÄT TROCKEN HALTEN. -
Seite 17: Auswechseln Der Sicherungen
Den rückseitigen Deckel wieder aufsetzen, Batterie einlegen und den Batteriefachdeckel schließen. WARNUNG : Stromschlaggefahr.Das Messgerät nicht bedienen, bevor der Sicherungsdeckel richtig aufgesetzt und verschlossen ist. Copyright © 2005 Extech Instruments Corporation Alle Rechte vorbehalten, einschließlich das Recht zur vollständigen oder teilweisen Reproduktion in beliebiger Form. www.extech.com EX470-EU_GER V2.1...
