Inhaltszusammenfassung für Extech EX520A

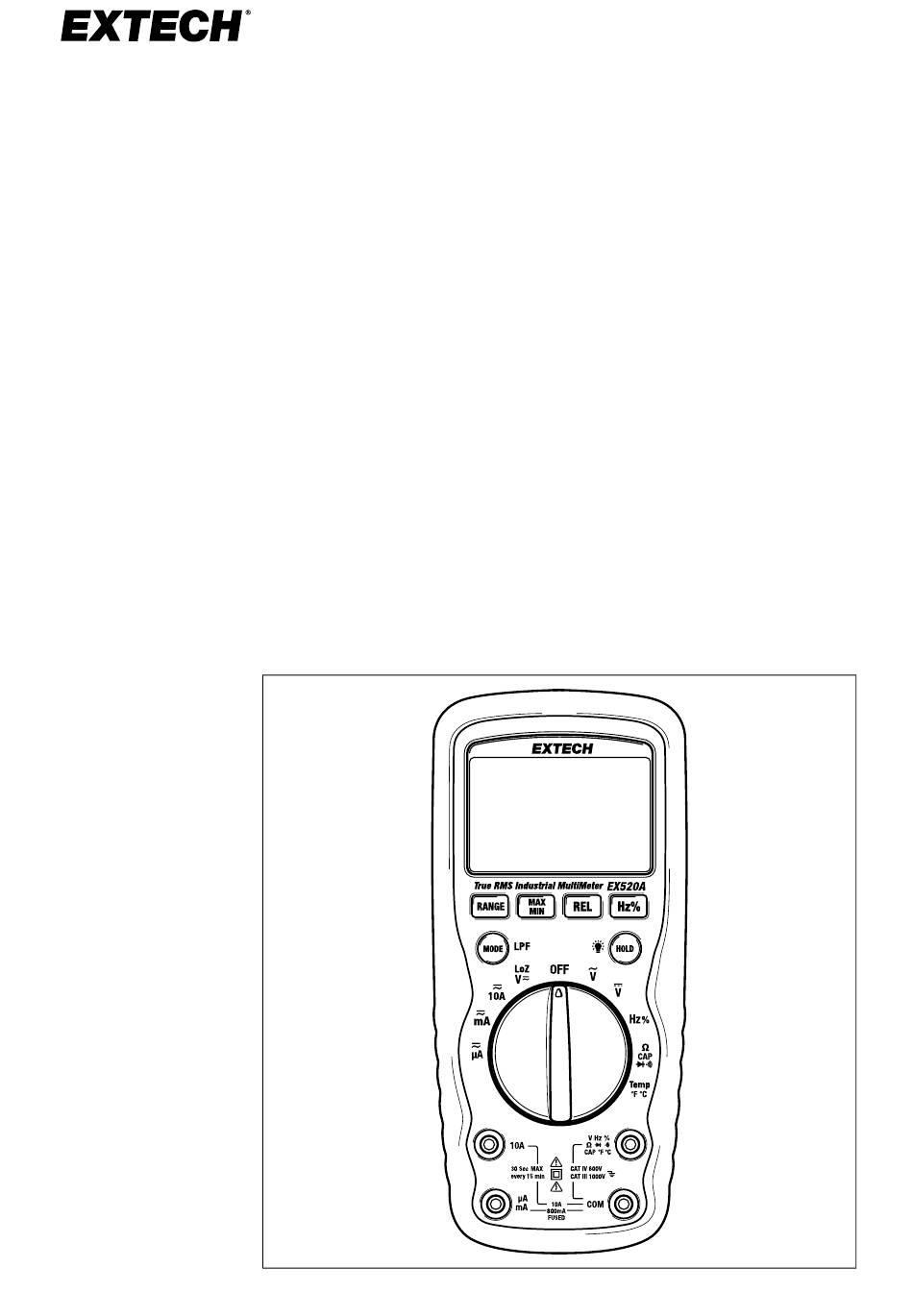

- Seite 1 Kurzanleitung Echt- Effektivwert- Industriemulti- meter MODEL EX520A...
- Seite 2 Kurzanleitung (DE) EINLEITUNG Der Extech EX520A misst AC/DC-Spannung, AC/DC-Strom, Wi- derstand/Durchgang, Kapazität, Frequenz/Arbeitszyklus, Diode und Temperatur. Zu den weiteren Messfunktionen gehören ein Spannungsmodus mit niedriger Impedanz (LoZ) und ein Tiefpassfil- termodus (LPF). Dieses Messgerät ist wasserdicht und wurde ro- bust für den industriellen Einsatz konstruiert.
- Seite 3 SICHERHEIT WARNUNG • Eine unsachgemäße Verwendung dieses Messgeräts kann zu Schäden, Stromschlägen, Verletzungen oder zum Tod führen. Laden Sie das Benut- zerhandbuch herunter, und lesen und verinnerlichen Sie es vor der Verwendung. • Gehen Sie beim Umgang mit Signalen > 60 V DC oder 30 V AC RMS äu- ßerst vorsichtig vor.
- Seite 4 Grenzwerte für Eingangsschutz Funktion Maximaler Eingang AC/DC-Strom (A) 10 A (1000 V) für flinke Siche- rung (maximal 30 Sekunden in 15-Minuten-Intervallen) AC/DC-Strom (mA, µA) 800 mA (1000 V) für flinke Sicherung AC/DC Spannung 1000 V DC und AC RMS AC/DC Spannung (LoZ) 600 V DC und AC RMS Frequenz, Widerstand, Kapazität, Diode, 250 V DC und AC RMS...
- Seite 5 BESCHREIBUNG DES MESSGERÄTS Hintergrundbeleuchtetes LCD mit Balkendiagramm. Bedientasten. Funktionswahlschalter. Positiver 10-A- Messleitungseingang. Positiver Messleitungseingang für µA und mA. Positiver Prüfleitungseingang für Spannung, Frequenz, Arbeitszy- klus, Widerstand, Diode, Durch- gang, Kapazität und Temperatur. Negativer (gemeinsamer) Messleitungseingang. STEUERTASTEN Drücken Sie die LPF-Taste lang, um den Tiefpassfilter zu aktivie- ren/deaktivieren.
- Seite 6 Drücken Sie die Taste, um den Messwert als Referenz zu spei- chern. Nachfolgende Messwerte = Messwert minus Referenzwert. Drücken Sie die Taste bei der Messung von Wechselstrom oder -Spannung, um Frequenz, Arbeitszyklus oder Normalbetrieb auszuwählen. BESCHREIBUNG DES DISPLAYS Auto range (automati- scher Messbereich).
- Seite 7 Wenn Sie weiter drücken, können Sie die verschiedenen Bereiche auswählen. Drücken Sie die RANGE-Taste lang, um zum automati- schen Bereichsmodus (Auto) zurückzukehren. Data-Hold Funktion Um den angezeigten Messwert zu fixieren, drücken Sie die Taste HOLD. Es wird das Symbol HOLD angezeigt. Drücken Sie die HOLD-Taste, um zum Normalbetrieb zurückzukehren.
- Seite 8 MESSEN VON SPANNUNG, FREQUENZ, WIDERSTAND, DIODE UND KAPAZITÄT Messungen von Spannung, Frequenz, Widerstand, Diode und Ka- pazität werden durchgeführt, indem die Messleitungen „über“ das zu prüfende Gerät oder den zu prüfenden Stromkreis geführt wer- den (parallel). WARNUNG Stromschlaggefahr. Hochspannungs-AC- und -DC-Stromkreise sind äußerst gefährlich und sollten mit großer Vorsicht gemessen werden.
- Seite 9 MESSEN VON STROM Die Strommessungen werden durchgeführt, indem die Messleitun- gen in Reihe mit dem zu prüfenden Stromkreis geschaltet sind. WARNUNG Messen Sie 10-A-Strom nicht länger als 30 Sekunden. 1. Drehen Sie den Funktionswahlschalter auf die gewünschte Strommessfunktion. Verwenden Sie die MODE-Taste, um AC oder DC zu wählen.
- Seite 10 2. Führen Sie den Temperaturfühler unter Beachtung der korrek- ten Polarität in die Buchsen der Messleitung ein. 3. Berühren Sie mit der Fühlerspitze die zu prüfende Oberfläche. Lesen Sie den Temperaturmesswert vom Display ab. GRUNDLEGENDE SPEZIFIKATIONEN Laden Sie für umfassende Spezifikationen bitte das Benutzerhand- buch herunter.
- Seite 11 GARANTIE Teledyne FLIR garantiert für einen Zeitraum von drei Jahren ab Ver- sanddatum, dass dieses Instrument der Marke Extech frei von Mängeln an Teilen und Verarbeitung ist. Um den vollständigen Ga- rantietext anzuzeigen, besuchen Sie bitte die Support-Website (Link unten).
- Seite 12 #NAS100189; r. AD/96035/96066; de-DE...
- Seite 14 Kurzanleitung last page Website http://www.flir.com Customer support http://support.flir.com Copyright © 2024, FLIR Systems, Inc. All rights reserved worldwide. Disclaimer Specifications subject to change without further notice. Models and accessories subject to regional market considerations. License procedures may apply. Products described herein may be subject to US Export Regulations. Please refer to exportquestions@flir.com with any questions.
