Inhaltszusammenfassung für Extech MM750W

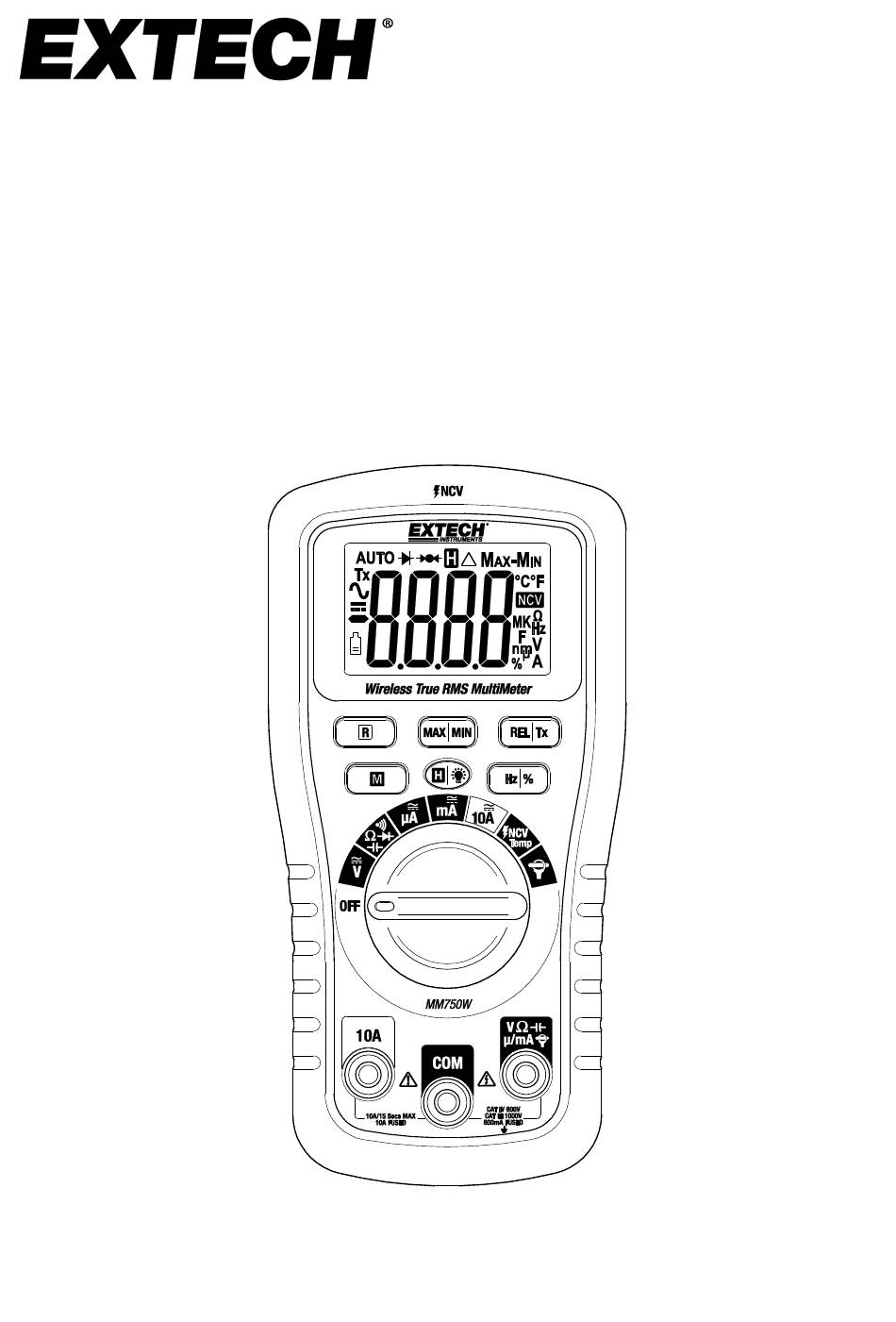

- Seite 1 BENUTZERHANDBUCH Drahtloses True RMS Multimetermit Datenprotokollier ungCAT IV Modell MM750W...
-
Seite 2: Inhaltsverzeichnis
DRAHTLOSE KOMMUNIKATION ÜBERBLICK ..................... 18 INSTALLIEREN EINES DRAHTLOSEN MODULS ................... 18 DIE ANWENDUNG ERHALTEN (APP) ......................18 VERWENDUNG DER ANWENDUNG ......................18 FCC-KONFORMITÄT ..........................19 Wartung ......................19 INSTALLATION DER BATTERIE ......................... 20 AUSTAUSCH DER SICHERUNG ......................... 21 Technische Daten .................... 21 MM750W-de-DE_v1.1 12/18... -
Seite 3: Einführung
Einführung Vielen Dank, dass Sie sich für das drahtlose Extech MM750W True-RMS-Multimeter mit Datenprotokollierung CAT IV entschieden haben. Bei angemessener Verwendung und Pflege leistet dieses Messgerät viele Jahre einen zuverlässigen Dienst. Bitte besuchen Sie unsere Webseite (www.extech.com), um nach der neuesten Version dieses Benutzerhandbuchs und unserem Kundensupport zu sehen. -
Seite 4: Vorsichtshinweise
Wenn das Gerät für längere Zeit nicht benutzt wird, entfernen Sie die Batterien. • Abgelaufene oder beschädigte Batterien können beim Kontakt mit der Haut zu Kauterisation führen. Verwenden Sie immer einen geeigneten Handschutz. • Schließen Sie die Batterien nicht kurz und verbrennen Sie die Batterien nicht. MM750W-de-DE_v1.1 12/18... - Seite 5 9. Verwenden Sie das Messgerät nicht unmittelbar vor, während oder nach einem Gewitter (Donner, Blitz usw.) 10. Wenn die Ausrüstung auf eine Art verwendet wird, die so nicht vom Hersteller spezifiziert wurde, kann sich dies negativ auf den von der Ausrüstung bereitgestellten Schutz auswirken. MM750W-de-DE_v1.1 12/18...
-

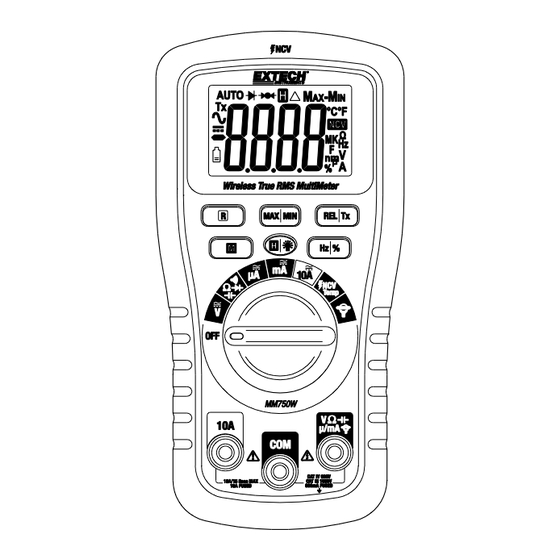

Seite 6: Beschreibung Des Messgeräts
5. Positive 10-A-Eingangsbuchse 6. Negative COM-Eingangsbuchse 7. Positive Buchse für alle Eingänge ausser 10 A RÜCKSEITE DES MESSGERÄTS 1. Drahtloses Modulfach 2. Prüfleitungshalter 3. Batteriefach 4. 600 mA / 1000V Sicherungsfach 5. Kippständer 6. 10 A / 1000V Sicherungsfach MM750W-de-DE_v1.1 12/18... -
Seite 7: Steuertasten
Kurz drücken, um Frequenz / Tastverhältnis zu durchlaufen und zu beenden Displaysymbole Automatischer Bereich Diodenprüfung Durchgangsprüfung Data hold Relative Null Maximum-Minimum-Modus Temperatureinheiten Kontaktfreier Spannungsdetektor Maßeinheiten 10. Messanzeigenziffern 11. Symbol für schwache Batterie 12. Minuszeichen 13. AC und DC Symbole 14. Drahtlose Übertragung MM750W-de-DE_v1.1 12/18... -
Seite 8: Multimeter Bedienungsanweisungen
Referenz vornehmen. In diesem Modus repräsentiert der angezeigte Wert die Differenz zwischen der Referenz und dem gemessenen Wert. Verwenden Sie diese Taste auch, um die Anzeige auf Null zu stellen, indem Sie Streusignale entfernen, bevor Sie eine Messung durchführen. MM750W-de-DE_v1.1 12/18... -
Seite 9: Lcd-Hintergrundlicht
(Pieptöne) ertönen, um anzuzeigen, dass die APO-Funktion deaktiviert wurde. Beachten Sie, dass der APO beim nächsten Zyklus der Stromzufuhr zum Messgerät wieder aktiviert wird. ANZEIGE FÜR SCHWACHE BATTERIE Das Batteriesymbol erscheint, wenn die Batteriespannung niedrig ist Ersetzen Sie die Batterie, bevor Sie das Messgerät weiter verwenden. MM750W-de-DE_v1.1 12/18... -
Seite 10: Dc-Spannungsmessungen
4. Fahren Sie mit der schwarzen Messfühlerspitze über die neutrale Seite des Schaltkreises. Fahren Sie mit der roten Messfühlerspitze über die "heiße" Seite des Schaltkreises. Lesen Sie die Spannung auf dem Display 5. Drücken Sie den HZ/%-Knopf, um 'Hz' anzuzeigen, und MM750W-de-DE_v1.1 12/18... -
Seite 11: Messung Der Dc-Stromstärke
7. Fahren Sie mit der schwarzen Messfühlerspitze über die negative Seite des Schaltkreises. Fahren Sie mit der roten Messfühlerspitze über die positive Seite des Schaltkreises. 8. Schalten Sie die Schaltung ein und lesen Sie den Strom auf dem Display ab. MM750W-de-DE_v1.1 12/18... -
Seite 12: Wechselspannung, Frequenz, Tastverhältnis, Messungen
Position und stecken den roten Bananenstecker der Testleitung in die 10A Buchse. 5. Drücken Sie den M-Knopf, um (DC) auf dem Bildschirm anzuzeigen. 6. Trennen Sie die Stromversorgung vom zu prüfenden Stromkreis und öffnen Sie dann den Stromkreis an der Stelle, an der Sie den Strom messen möchten. MM750W-de-DE_v1.1 12/18... -
Seite 13: Klemmadapter Messungen Ac / Dc
6. Nehmen Sie eine Strommessung mit dem externen Klemmadapter vor und lesen Sie den Strom auf dem Display des Messgeräts ab. 7. Für AC, drücken Sie den Hz/%-Knopf, um ‘Hz’ anzuzeigen. Lesen Sie die Spannung auf dem Display ab. MM750W-de-DE_v1.1 12/18... - Seite 14 8. Für AC, drücken Sie den Hz/%-Knopf erneut, um ‘%’ anzuzeigen. Lesen Sie das Tastverhältnis im Display ab. 9. Drücken Sie den Hz/% -Knopf, um zur aktuellen Messung zurückzukehren. MM750W-de-DE_v1.1 12/18...
-
Seite 15: Messung Des Widerstandes
5. Fahren Sie mit der Spitze des Messfühlers über die Schaltungen oder Kabel, die geprüft werden sollen. 6. Wenn der Widerstand weniger als ungefähr 50 Ohm beträgt, ertönt ein hörbarer Ton. Wenn der Schaltkreis offen ist, zeigt das Display ‘OL’ an. MM750W-de-DE_v1.1 12/18... -
Seite 16: Prüfung Von Dioden
5. Fahren Sie mit der Spitze des Messfühlers über die Schaltungen oder Teile, die geprüft werden sollen. 6. Lesen Sie die Kapazität auf dem Display ab. Beachten Sie, dass größere Kondensatoren einige Zeit brauchen, bevor sie sich stabilisieren. MM750W-de-DE_v1.1 12/18... -
Seite 17: Temperaturmessungen
Signal, das Display blinkt rot und es erscheinen Striche. Die Anzahl der Bindestriche ist proportional zur Stärke der Spannungsquelle, ebenso wie die Zeitspannen zwischen hörbaren Signaltönen. Beachten Sie, dass das Messgerät bei jedem hörbaren Piepton rot blinkt. MM750W-de-DE_v1.1 12/18... -
Seite 18: Drahtlose Kommunikation
Messgerät mit der App zu verbinden. 6. Weitere Informationen finden Sie in der Hilfe zur ExView® W-Serie, indem Sie auf das Extech-Symbol tippen und anschließend auf den Link Hilfe klicken oder das Dokument auf der Webseite extech.com/exvieww suchen. MM750W-de-DE_v1.1 12/18... -
Seite 19: Fcc-Konformität
IC: 1590A-MM750W FCC ID: IWK-MM750W Tests haben ergeben, dass dieses Gerät die Grenzwerte für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Re geln erfüllt. Diese Grenzwerte wurden festgelegt, um einen angemessenen Schutz gegen störende Interferenzen in Wohngebieten zu erzielen. -
Seite 20: Installation Der Batterie
Sammelstellen zu entsorgen oder zum Geschäft, wo diese erworben wurden oder wohin auch immer Batterien verkauft werden zurückzubringen. Entsorgung: Dieses Prüfgerät wird nicht mit dem Haushaltsmüll entsorgt. Der Nutzer muss das Endgerät zu einer geeigneten Sammelstelle zur Entsorgung von Elektro- un d Elektronikgeräten bringen. MM750W-de-DE_v1.1 12/18... -
Seite 21: Austausch Der Sicherung
600,0mA 0,1mA 6,000A 0,001A (1,5% Messwert + 5 Ziffern) 10.00A (15 sek.) 0,01A AC-Stromstärke 600,0A 0,1A 6000A 1A (0,15% Messwert + 5 Ziffern) 60,00mA 0,01mA 600,0mA 0,1mA 6,000A 0,001A (1,5% Messwert + 5 Ziffern) 0,01A 10.00A (15 sek.) MM750W-de-DE_v1.1 12/18... - Seite 22 • (% vom Messwert) Genauigkeit der Messschaltung. • (+ Ziffern) Genauigkeit des Analog-auf-Digital-Konverters. AC-Reaktion True-RMS-Reaktion Eingangsimpedanz > 10M Ohm für Spannung AC / DC Messbereich Auto/Manuell AC Bandbreite 50/60Hz Display 6000-Zählung (3-3/4 Ziffern) beleuchtetes LCD Bereichsüberschreitungsanzeige “OL” wird angezeigt MM750W-de-DE_v1.1 12/18...
- Seite 23 LABORGERÄTE – Teil 1: Allgemeine Anforderungen) • IEC 61010-1:2010, 3. Ausgabe • IEC 61010-2-033, Ausgabe 1.0 (04/2012) Genehmigungen Copyright © 2018 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. Zertifizierung nach ISO 9001 www.extech.com MM750W-de-DE_v1.1 12/18...
