7. Start-Stopp-Zyklus des Generators
Im Diagramm weiter unten wird ein einzelner
Startzyklus des Generators gezeigt. Wenn der
Startzyklus beginnt, werden zunächst die
Fuel/run (Kraftstoff-/Betriebs-) und Preheat
(Vorglüh-Relais) aktiviert. Nach dem Vorglühen
wird das Start-Relais aktiviert, so dass der
Generator seinen Betrieb aufnimmt. Das Start-
Relais ist solange aktiv, bis das Betriebssignal
entdeckt, dass der Motor läuft (durch eine
Wechselstrom-Erfassung >30VAC >20Hz). Das
Preheat (Vorglüh-)Relais ist solange aktiv, bis
die Fehlerüberbrückungszeit verstrichen ist.
Während dieser Zeit muss der Öldruck
aufgebaut werden. Um den Generator zu
stoppen (nachdem die Betriebszeit verstrichen
ist), wird das Fuel/run (Kraftstoff-/Betriebs-)
Relais deaktiviert, bis der Generator stoppt. In
der Tabelle finden Sie die Standard-
Zeiteinstellungen. Sämtliche Standard-
Zeiteinstellungen können mit Hilfe der DGC
Wizard Software verändert werden
Start Cycle
Startzyklus
Fuel & run
Pre-heat
Start
Run ok
Time (sec.)

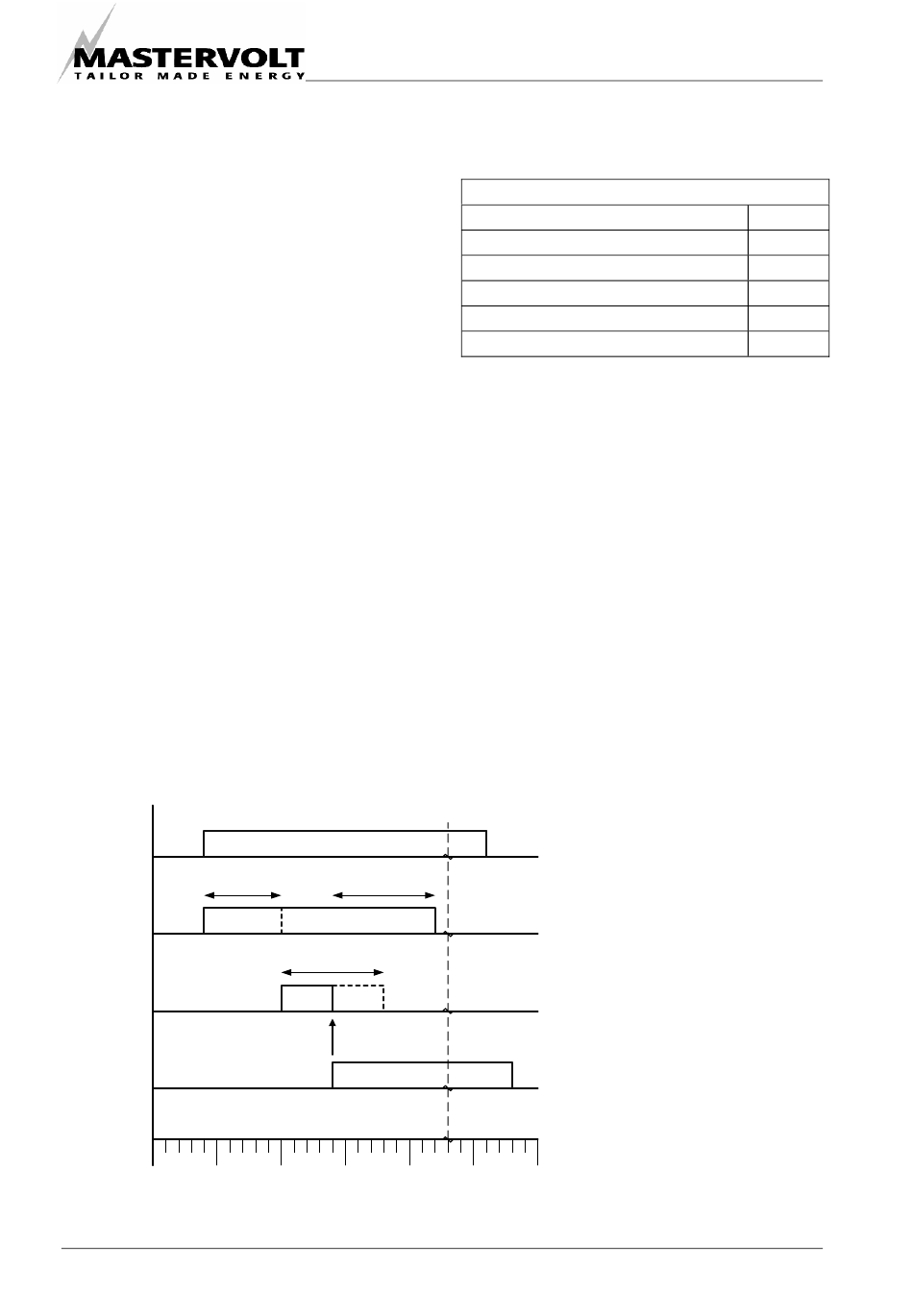

Zeitdiagramm des Startzyklus des Generators
112
Pre-heat
Failure bypass
Start time
Standardeinstellungen ab Werk
Vorglüh-Zeit (pre heat):
Maximale Startzeit (start time):
Stoppzeit (Stopp time):
Fehlerüberbrückungs-Verzögerung:
Anzahl an Startversuchen:
Standardeinstellungen ab Werk des Start-
Stopp-Zyklus
Stop Cycle
Stoppzyklus
Juli 2004 / Dakar Generator Control / DE
15 Sek.
20 Sek.
5 Sek.
10 Sek.
3
