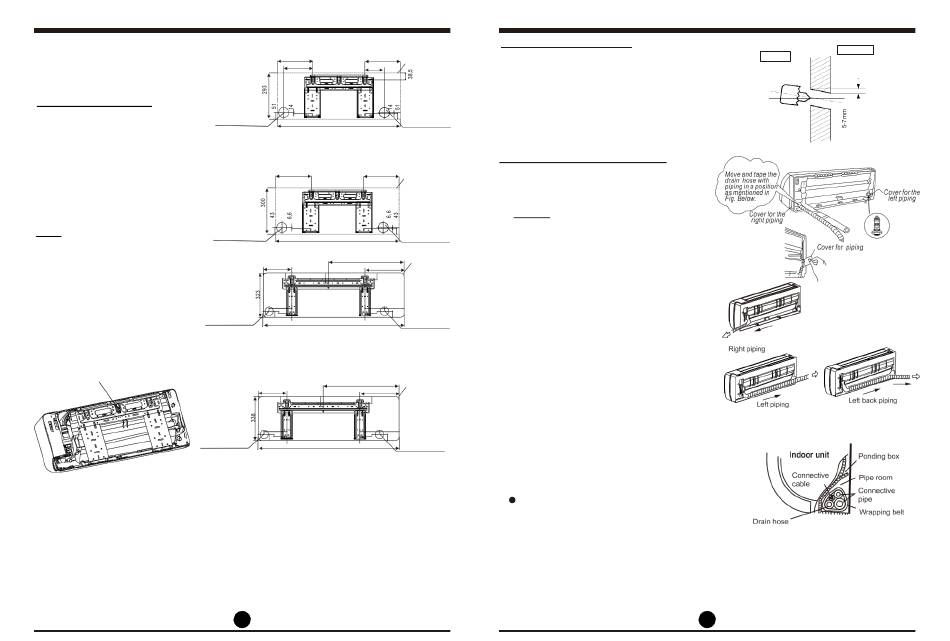

INSTALLATION DER INNENEINHEIT
INSTALLATION DER INNENEINHEIT
Entfernen Sie die Montageplatte von
der Inneneinheit. Die Montageplatte
sollte an einer Wand angebracht werden, die
das
das Gewicht der Inneneinheit tragen kann.
1. Montage der Montageplatte
1. Bringen Sie die Montageplatte waagerecht an
Konstruktionsteilen der Wand an und achten
auf Abstand rund um die Montageplatte.
2.
Wenn die Wand aus Mauerstein, Beton oder
Ähnlichem ist, bohren Sie fünf Löcher mit
5mm Durchmesser und setzen Dübelteile für
die passenden Montageschrauben ein.
3.
Schrauben Sie die Montagepaltte an der
Wand an.
Links rückseitiges
Loch für Kältemit-
HINWEIS:
telleitung ¦65
Montieren Sie die Montageplatte und bohren
die Löcher gemäß der Wandkonstruktion
und der Größe der Inneneinheit sowie der
entsprechenden Montagepunkte auf der
Montageplatte. Die mit dem Gerät gelieferte
Montageplatte
unterscheidet sich von Gerät zu Gerät.
Kältemittel-
(die Abmessungen sind in " mm", sofern
leitungsloch ¦65
nicht anders angegeben)
Für einen sicheren Transport ist die
Montageplatte mit einer Schraube gesichert.
Bitte entfernen Sie die Schraube vor der
Installation.
Links rückseitiges
Loch für Kältemit-
telleitung ¦90
208
184
101
136
Links rückseitiges
Kältemittelleitungsloch
730
¦65
Modell A
229
243
810
Modell B
522
173
242
53,5
76
40
144
98
118
43
29
976
Modell C
581
226
300
53,5
76
151 149
64 162
59
1087
Modell D
Abb. 2
5
2. Ein Loch in die Wand bohren
Umriss der
1.
Bestimmen Sie die Bohrstellen entsprechend der linken
Inneneinheit
und rechten Seite der Montageplatte. Die Lochmitte ergibt sich
durch Messung des Abstandes wie es die Zeichnung in Abb. 2
zeigt.
2.
Bohren Sie das Loch für die Leitung mit einem 65mm Kernbohrer.
3.
Bohren Sie das Leitungsloch entweder rechts oder links. Das Loch
Rechts rückseitiges
sollte zur Außenseite hin leicht geneigt sein,
Loch für
so dass die Außenseite niedriger als die Innenseite liegt, siehe Abb. 3.
Kältemittelleitung ¦65
4.
Schützen Sie immer die Leitung beim Bohren von Metallgittern,
Metallplatten oder Ähnlichem.
3. Installation der Verbindungsleitungen
Umriss der
1.
Für die linken und rechten Leitungen nehmen Sie die
Inneneinheit
Leitungsabdeckung von der Seitenwand ab.
2.
Installieren Sie die Leitungen rechts und links
hinten wie gezeigt.
HINWEIS:
Beidseitiger Entwässerungsaufbau ist der
Rechts rückseitiges
Standard Bei beidseitigem Entwässerungsaufbau kann
Loch für Kältemittel-
der Ablauf rechts, links oder beidseitig angeschlossen
leitung ¦65
werden. Für beidseitigen Ablaufanschluss
Inneneinheit
wird ein weiterer passender Ablaufschlauch
Skizze
benötigt, da nur ein Ablaufschlauch mitgeliefert wird. Bei
einseitigem Ablaufanschluss achten Sie darauf, dass die
Ablauföffnung der anderen Seite gut verschlossen ist.
Rechts rückseitiges
Loch für Kältemittel-
Wenn Sie bei 9k/12k-Modellen linksseitigen
leitung ¦65
oder links-rückseitigen Leitungsanschluss wählen,
wählen Sie bitte linksseitigen Ablaufanschluss. Um
Wasseraustritt zu vermeiden, sollte der Ablaufschlauch
von einem Fachinstallateur angeschlossen werden.
3.
Befestigen Sie den Ablaufschlauch mit einem Vinyl-
Klebeband unten an den Kältemittelleitungen.
Umriss
Inneneinheit
4.
Umwickeln Sie Kältemittelleitungen und Ablaufschlauch
gemeinsam mit einem Isolierband.
Rechts rückseitiges
5.
Öffnen Sie die Frontplatte, dann die Kabelabdeckung
Loch für Kältemittel-
leitung ¦90
und schließen die Kabel an.
6.
Bündeln Sie die Leitungen, Verbindungskabel und den
Ablaufschlauch sicher und gleichmäßig mit einem
Klebeband, wie es die Abbildung rechts zeigt.
7.
Führen Sie diese durch die Bohrung in der Wand.
Weil das kondensierte Wasser von der Rückseite
der
Inneneinheit
gesammelt und aus dem Raum geleitet wird,
packen Sie nichts anderes in den Behälter.
INSTALLATION DER
INNENEINHEIT
Innen
in
einem
Auffangbehälter
6
