INSTALLATIONSANWEISUNGEN
Auswahl des Installationsortes
Lesen Sie das erst vollständig durch und befolgen es dann Schritt für Schritt.
Inneneinheit
In der Nähe der Einheit dürfen keine Wärmequellen, brennbaren Gase oder Dämpfe sein. Es dürfen
keine Hindernisse die Luftzirkulation blockieren.
Eine Stelle mit guter Luftzirkulation im Raum. Eine Stelle, wo der
Ablauf leicht zu bauen ist.
Eine Stelle, wo die Geräuschminderung mit berücksichtigt wurde.
Installieren Sie die Einheit nicht in Türnähe.
Achten Sie darauf, dass die Beschränkungen für die Installation gemäß den Installationszeichnungen der
Inneneinheit eingehalten werden. Wählen Sie für die Installation eine ausreichend stabile Stelle, so dass das
Gerät keinen Schwingungen ausgesetzt ist.
Das Gerät sollte mindestens 1m entfernt von allen anderen elektrischen Geräten und Installationen wie z.B.
Fernseher, Radio, Computer usw. installiert werden.
Es sollte kein direktes Sonnenlicht darauf fallen. Falls es unvermeidbar ist, sollte ein Sonnenschutz in
Betracht gezogen werden.
LED
Außeneinheit
Falls zum Schutz vor Regen oder direktem Sonnenlicht eine Markise über die Einheit gebaut ist, achten
Sie gut darauf, dass Wärmestrahlung vom Kondensor nicht behindert wird.
Dort sollten keine Tiere oder Pflanzen sein, die von der heißen Abluft beeinträchtigt werden.
Achten Sie auf ausreichend Platz, wie es in den Installationszeichnungen angegeben ist.
Platzieren Sie keine Hindernisse, die zu einem Kurzschluss der Abluft führen können.
Wählen Sie die Stelle so, dass Sie eine Belästigung der Nachbarn durch Geräusche und Abluft vom Gerät
vermeiden.
Wählen Sie eine ausreichend gut belüftete Stelle.
Halten Sie Lufteinlass und Luftauslass stets frei.
Die Stelle für die Installation muss stabil genug sein und Schwingungen verhindern.
Es darf keine Gefahr bestehen, dass brennbares Gas infolge von Korrosion wo entweicht. Vermeiden Sie Stellen
mit einem hohen Salzgehalt.
Vermeiden Sie Stellen mit hoher Staubbelastung.
Vermeiden Sie Stellen, die öffentlich zugänglich sind.
Zubehör
Inneneinheit
1
A
Montageplatte
5
B
Dübelteil
C
5
Befestigungsschrauben der
Montageplatte ST3.9x25
1
D
Fernbedienung
E
Befestigungsschraube für den
2
Halter der Fernbedienung
optionale
Teile
ST2.9X10
F
Halter der Fernbedienung
1
G Batterien
AAA.LR03
2
HINWEIS
: Verwenden Sie das mitgelieferte Installationszubehör nach Bedarf. Die für die Installation dieser
Klimaanlage nötigen nicht mitgelieferten Teile müssen separat erworben werden.
H
Lufterfrischungsfilter (zur
1
Installation am Luftfilter)
1
I
Dichtung
(nur für Kühl- & Heizmodelle)
J
Ablaufverbindung
1
,
K
Betriebsanleitung
1
L
Installationshandbuch
M
Erläuterung der
1
Fernbedienung
3

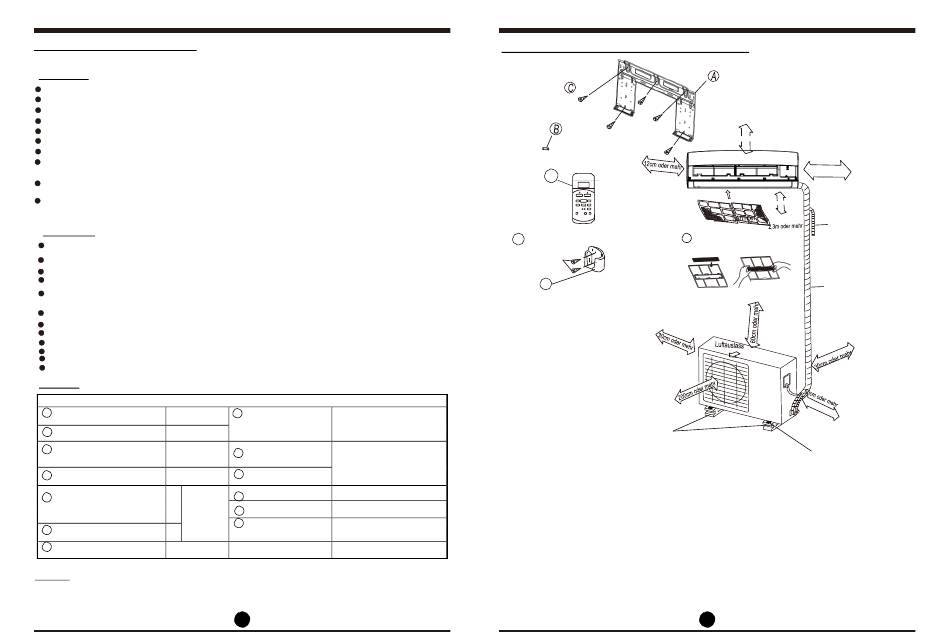

Installationszeichnungen der Innen- & Außeneinheit
Befestigungsschrauben der
Montageplatte ST3.9x25(5)
Dübelteil (5)
D
TEMPERATURE ( 。
SET
C )
-
Fernbedienung
AUTO
FAN
TE
C
HIGH
M
O
MED
P
OL
LOW
DR
Y
HEAT
MODE
RESET LOCK
E
Befestigungsschraube für
den Halter der
Fernbedienung ST2.9X10
F
Bevor Sie den Halter für die Fernbedienung
an die Wand schrauben, überprüfen Sie,
dass die Steuersignale von der Inneneinheit
richtig empfangen werden.
A
B
A
n Orten mit schlechter Drainage
verwenden Sie einen Unterbau unter
der Außeneinheit. Passen Sie
dessen Höhe an, damit die Einheit
nivelliert ist. Anderenfalls kann es zu
Wasseransammlung oder
Wasseraustritt kommen.
HINWEIS:
Das Aussehen der Außeneinheit und Inneneinheit kann bei manchen Modellen abweichen.
Die tatsächliche Form soll dominieren.
INSTALLATIONSANWEISUNGEN
Die Montageplatte sollte an einer Wand angebracht
werden, die das Gewicht der Inneneinheit tragen kann.
15cm oder mehr
12cm oder mehr
Zusätzliche Ablaufleitung
H Bauen Sie Lufterfrischungsfilter
hinter dem Luftfilter ein
Wickelband (Umwickeln Sie
die gedämmte Rohrleitung mit
dem Band von unten bis oben)
C
Sorgen Sie dafür, dass
zwei der Richtungen A,
B und C ohne
Hindernisse sind.
Wenn die Gefahr des
Herabfallens der Einheit
besteht, sichern Sie diese
mit Fußschrauben.
Abb.1
