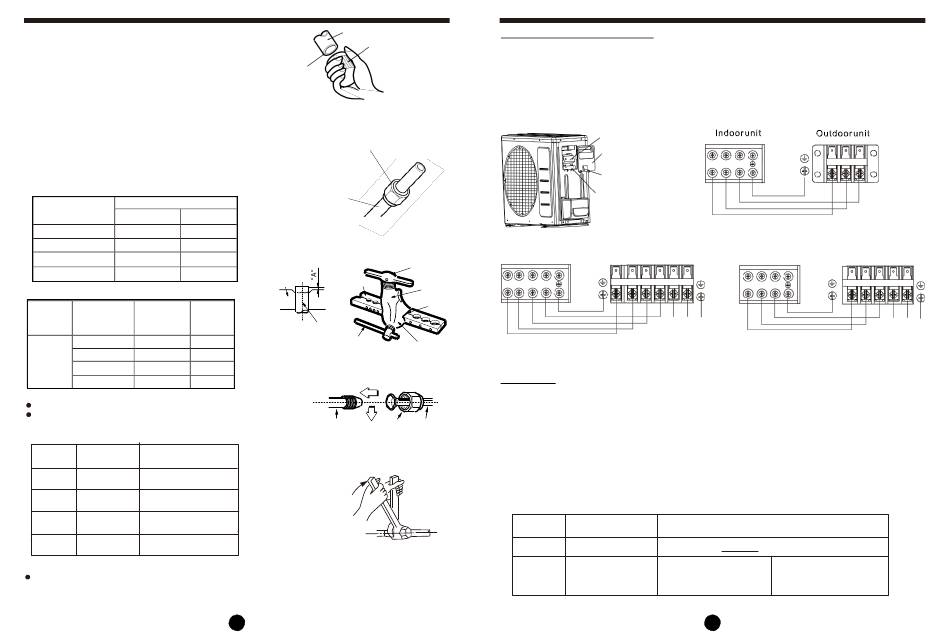

INSTALLATION DER AUSSENEINHEIT
B: Grat entfernen
1.
Entfernen Sie alle Grate von den Schnittstellen der
Rohre/Leitungen vollständig.
2.
Halten Sie das Ende des Kupferrohres beim Entfernen
der Grate nach unten, damit keine Späne in das Rohr
fallen.
C: Mutter aufsetzen
Entfernen Sie die an der Innen- und
Außeneinheit angeschraubten Überwurfmuttern und
schieben sie auf die Rohre, nachdem die Grate völlig
entfernt sind. (nach dem Aufweiten können sie nicht
mehr aufgeschoben werden)
D: Aufweiten der Rohrenden
Spannen Sie Kupferrohr in der Abmessung gemäß
nachstehender Tabelle fest in ein Werkzeug ein.
A(mm)
Außendurchm.
Max.
(mm)
Min.
Ø6,35
1,3
0,7
1,6
1,0
Ø9,52
1,8
1,0
Ø12,7
Ø16
2,0
2,2
E: Leitungslänge
Max. Länge der
Leistung
Kältemittel-
Höhen-
Modell
(Btu/h)
leitungen (m)
differenz(m)
25
<15000
R410A
30
>15000~<24000
Inverter-
Splitt-
>24000~<36000
50
Klimaanlage
>36000~<60000
65
2.
Verbindung festmachen
Justieren Sie die Rohre mittig zueinander.
Ziehen Sie die Überwurfmutter per Hand ausreichend an
und ziehen Sie dann mit einem Schrauben-schlüssel und
einem Drehmomentschlüssel fest, wie es in Abb. 16 & 17
gezeigt ist.
Außen-
Anzugsdreh-
Zusätzliches Anzugs-
durchm.
moment (Ncm)
drehmoment (Ncm)
1500
1600
Ø6,35
(153kgcm)
(163kgcm)
2500
2600
Ø9,52
(255kgcm)
(265kgcm)
3500
3600
Ø12,7
(357kgcm)
(367kgcm)
4500
4700
Ø16
(459kgcm)
(479kgcm)
Vorsicht
Übermäßiges Drehmoment kann die Mutter je nach
Installationsbedingungen zerbrechen.
Rohr
Aufweiter
nach unten
zeigend
Abb. 13
Überwurfmutter
Kupferrohr
Abb. 14
Klemm-
Klemm-
schiene
schiene
Max.
Kupferrohr
10
Klemmgriff
Abb. 15
20
25
30
Rohr der Inneneinheit Überwurfmutter Leitungen
Fig.16
Abb. 17
11
Kabelanschluss zur Außeneinheit
1.
Nehmen Sie die Abdeckung des Elektroanschlusses von der Außeneinheit ab, indem Sie die Schrauben lösen.
2.
Schließen Sie die Verbindungskabel an den Klemmen an, so dass ihre entsprechenden Nummern an der
Innen- und Außeneinheit gepaart sind.
3.
Befestigen Sie das Kabel mit einer Kabelschelle an der Steuerplatine.
4.
Um das Eindringen von Wasser zu verhindern, legen Sie das Verbindungskabel in einer Schleife, wie
es die Installationszeichnungen der Innen- und Außeneinheit veranschaulichen.
5.
Isolieren Sie unbenutzte Leitungen (Leiter) mit PVC-Band. Sichern Sie diese so, dass sie keine elektrischen
oder metallischen Bauteile berühren.
Inneneinheit
Handgriff
W 1(L) 2(N) S
Bügel
Konus
Roter Pfeil
Luftentleerung
Luft und andere Fremdstoffe verursachen einen ungewöhnlichen Druckanstieg im Kältemittelkreislauf, der
zu Schäden an der Ausrüstung und sogar Verletzungen führen kann. Deshalb müssen Inneneinheit und die
Leitungen zwischen der Innen- und Außeneinheit auf Dichtheit geprüft sein und evakuiert werden, um alle
nicht kondensierbaren Stoffe und die Feuchtigkeit aus dem System zu entfernen.
1.
Luftentleerung mittels Vakuumpumpe
Vorbereitung
Kontrollieren Sie, dass jede Leitung (Leitungen auf der Flüssigkeits- und Gas-Seite) zwischen der Innen-
und der Außeneinheit richtig angeschlossen ist und alle Kabelverbindungen für den Testlauf bereit sind.
Entfernen Sie die Kappen der Absperrventile auf der Gas- und Flüssigkeitsseite der Außeneinheit.
Achten Sie darauf, dass die Absperrventile der Flüssigkeits- und Gas-Seite an der Außeneinheit zu
diesem Zeitpunkt geschlossen sind.
Rohrleitungslänge und Menge des Kältemittels:
Länge Verbin-
Luftentleerungsmethode
dungsleitungen
weniger als 5m
mittels Vakuumpumpe
mittels Vakuumpumpe
mehr als 5m
INSTALLATION DER AUSSENEINHEIT
Abdeckung der
Anschlussklemme
L
N
S
Schrauben (1~2,
modellabhängig)
Kabelschelle
Außeneinheit
Inneneinheit
W 1(L) 2(N) S
L
N
1 2(N) S
Stromver-
sorgung
(2)
Abb. 18
Zusätzlich einzufüllende Menge des Kältemittels
Flüssigkeitsseite: Ø6,35
R410A: (Rohrlänge-5)x15g/m
12
L
N
S
(1)
Außeneinheit
1(L) 2(N) S
L
N
Stromver-
sorgung
(3)
Flüssigkeitsseite: Ø 9,52
R410A: (Rohrlänge-5)x30g/m
