mInIraIl system montaGe lanDscaPe: schrItt FÜr schrItt
einMeSSen deR ScHiene Bei
1b
landScaPe-Montage
von 5
¬
um eine korrektes ausrichten und einmessen der un-
tersten schienenreihe zu gewährleisten, empfehlen wir
die verwendung einer schlagschnur.
¬

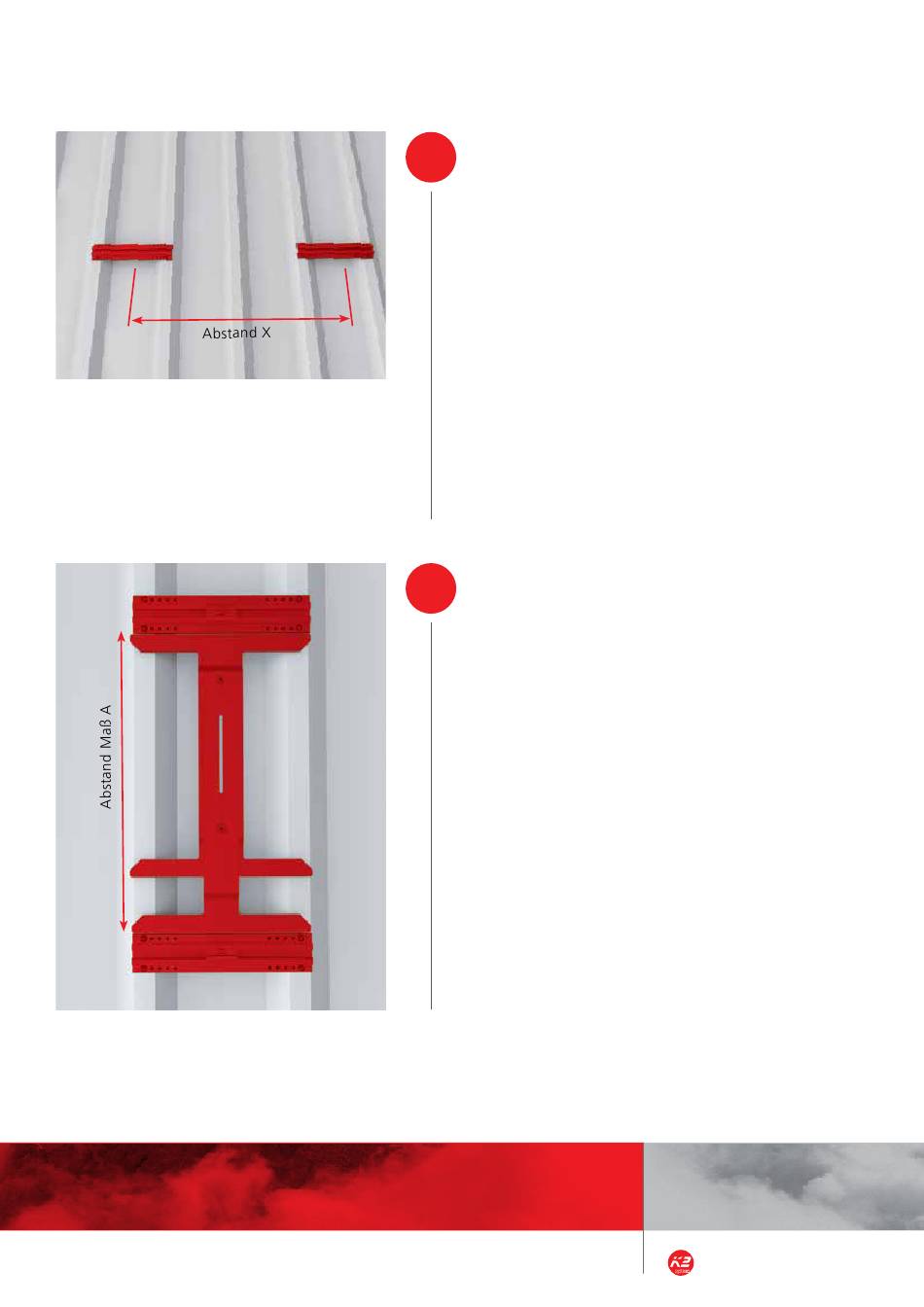

Der horizontale abstand X des Funktionsbereiches
der schienen zueinander richtet sich, bei der landscape
Montage, nach dem Klemmbereich der Module. es sind
die Montagehinweise der Modulhersteller zu beachten.
Wenn der abstand des Klemmbereiches der Module
z.B. 800 mm beträgt, müssen auch die Funktionsberei-
che der schienen in diesem abstand montiert werden.
Der Funktionsbereich der schiene befindet sich
zwischen den selbstschneidenden Blechschrauben.
Benötigte Materialien: K2 Minirail, selbstschneidende Blech-
schraube
auSMeSSen und BefeStigen deR
2b
WeiteRen ScHienen
von 5
nachdem die untere schienenreihe wie in schritt 1b be-
schrieben korrekt montiert wurde, wird die nächste horizon-
tale schienenreihe mit Hilfe des K2 spacer eingemessen.
hinweis:
Diese montageart erfordert sehr exaktes arbeiten, wir
empfehlen den einsatz der montagelehre k2 spacer.
Das lichte maß a des spacers berechnet sich wie folgt:
modulbreite minus 65 mm. beispiel: bei einem 800 mm
breiten modul, beträgt der einzustellende und hier
eingezeichnete abstand am spacer
735 mm: 800 mm - 65 mm = 735 mm
Montage Minirail
14 | 17
