allGemeIne montaGehInWeIse
FÜr DIe PortraIt UnD lanDscaPe montaGe:

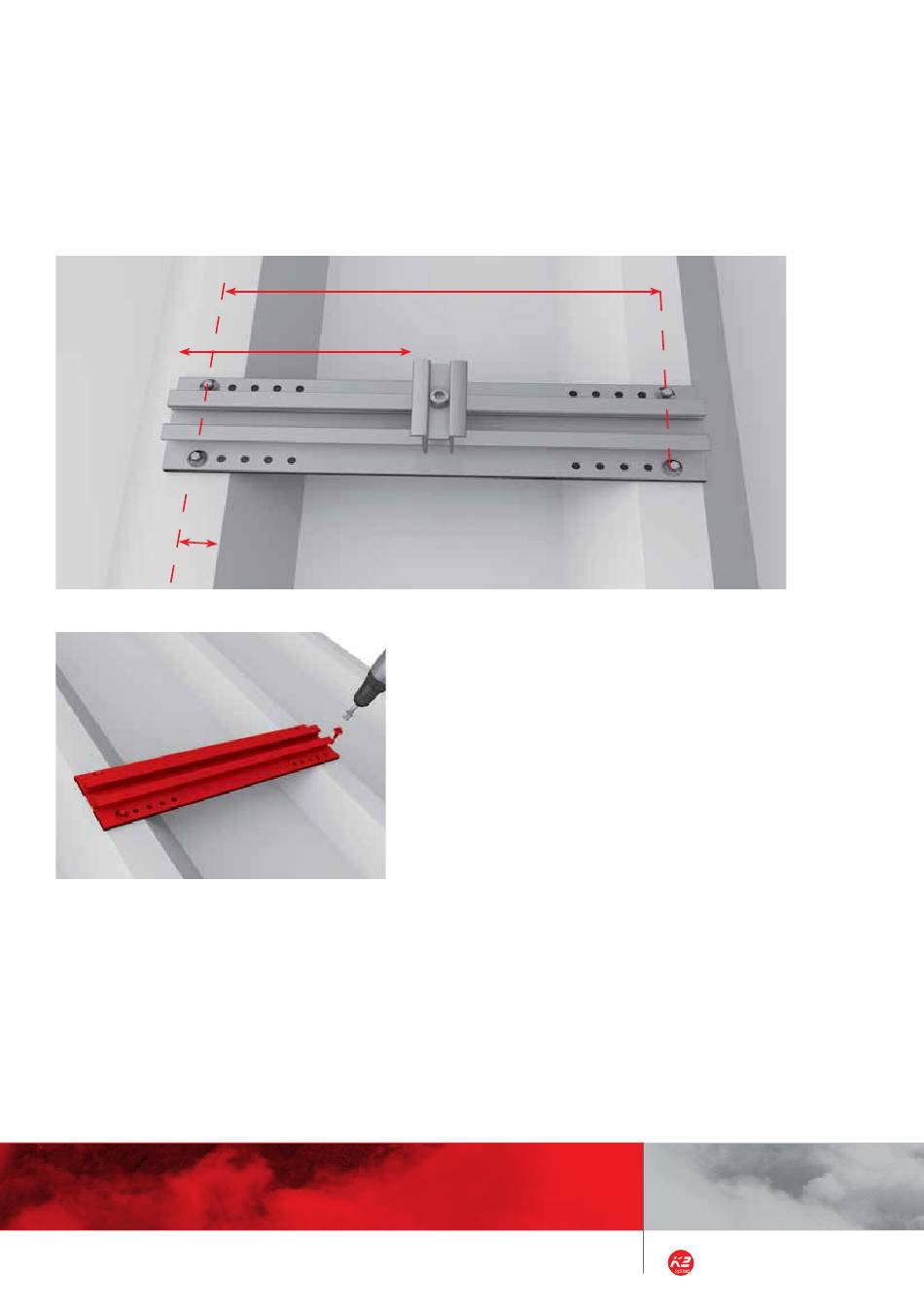

Die Miniclamp bitte keinesfalls unmittelbar am schienenende montieren. Min. 20 mm abstand ab der
Miniclamp zum schienenrand hin einhalten. Die Miniclamp muss zusätzlich immer zwischen den beiden
selbstschneidenden Blechschrauben montiert werden. (Dadurch erhöht sich gegebenenfalls der randabstand der
Klemme)
Klemme muss mindestens 20 mm
abstand muss min.
8mm betragen
(siehe schritt 1)
Klemme muss innerhalb der verschraubung sitzen
vom rand entfernt sitzen.
allgeMeine HinWeiSe
zuR BefeStigung deR MiniRailS
nachdem die untere schienenreihe korrekt eingemessen
wurde, werden die schienen mit jeweils 4 selbstschnei-
denden Blechschrauben auf dem trapezblech anschlags-
orientiert befestigt. Die ePDM Dichtung unter der schiene
darf max. um 50 % komprimiert werden (max. 1,5 mm
Komprimierung). Der Mittelpunkt der schraube muss einen
abstand von min. 8 mm zur Kantung der trapezblechsicke
einhalten um die Dichtigkeit zu gewährleisten.
Benötigte Materialien: K2 Minirail, selbstschneidende Blech-
schraube
Montage Minirail
10 | 17
