MiniclaMP ec BefeStigen
3a
von 4

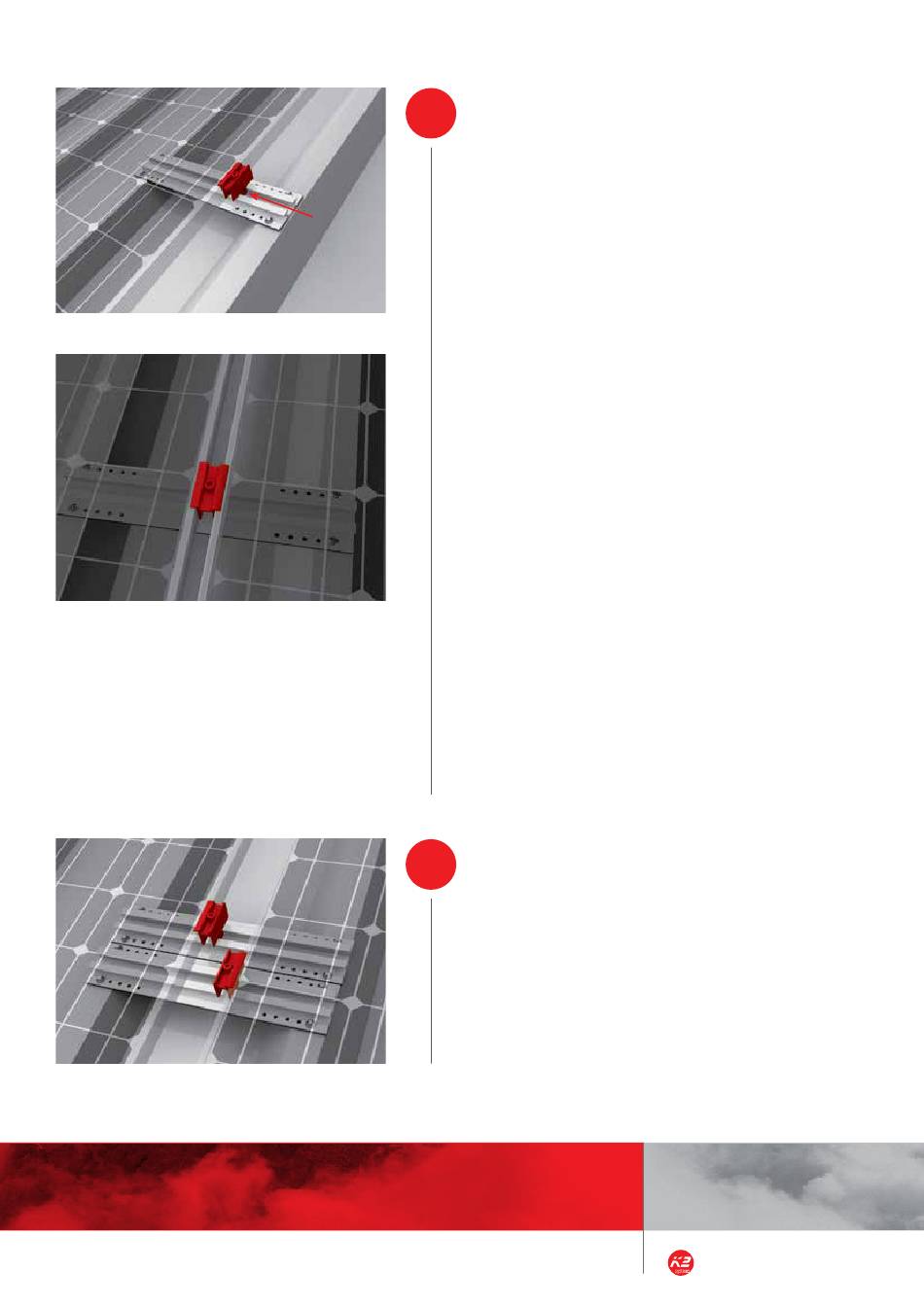

Die Miniclamp ec wird seitlich in die Minirail schiene
eingeschoben. Die Miniclamp ec kann um 90° gedreht
werden. Wenn die Miniclamp ec richtig ausgerichtet und
an den Modulrahmen geschoben wurde, wird sie mit Hilfe
der M8 schraube mit 14 nm angezogen. Module gemäß
Herstellerangaben und Klemmbereich auf den Monta-
geschienen befestigen.
Folgender ablauf der Klemmenbefestigung ist zu beachten:
1. an der äußersten schienenreihe jeweils eine
Miniclamp ec seitlich einschieben.
2. erstes Modul auflegen und seitlich die beiden
Miniclamps ec einsetzen und mit 14 nm anziehen.
3. in die nächste schienenreihe die beiden Miniclamps
Mc einsetzen
4. zweites Modul auflegen und an die Miniclamps Mc
bündig anlegen.
5. nun können die ersten Miniclamps Mc verschraubt
werden. anzugsdrehmoment: 14 nm
6. Die weiteren Module werden in identischer reihenfol-
ge montiert.
7. Die letzte Modulreihe wird wieder mit den
Miniclamps ec befestigt, wie oben beschrieben.
Benötigte Materialien: Miniclamp, Modul
tHeRMiScHe tRennung - PoRtRait-
4a
Montage
von 4
Wir empfehlen eine thermische entkopplung der Module
nach maximal 18 m gesamtlänge der Module in hori-
zontaler richtung. zur thermischen entkopplung müssen,
wie hier auf der grafik zu sehen, immer zwei schienen
verwendet werden.
Montage Minirail
12 | 17
