mInIraIl system montaGe PortraIt: schrItt FÜr schrItt
einMeSSen deR ScHiene
1a
Bei PoRtRait-Montage
von 4
(Bei landscape Modulmontage bitte zu schritt 1b auf seite
14 springen)
¬
um eine korrektes ausrichten und einmessen der un-
tersten schienenreihe zu gewährleisten, empfehlen wir
die verwendung einer schlagschnur.
¬

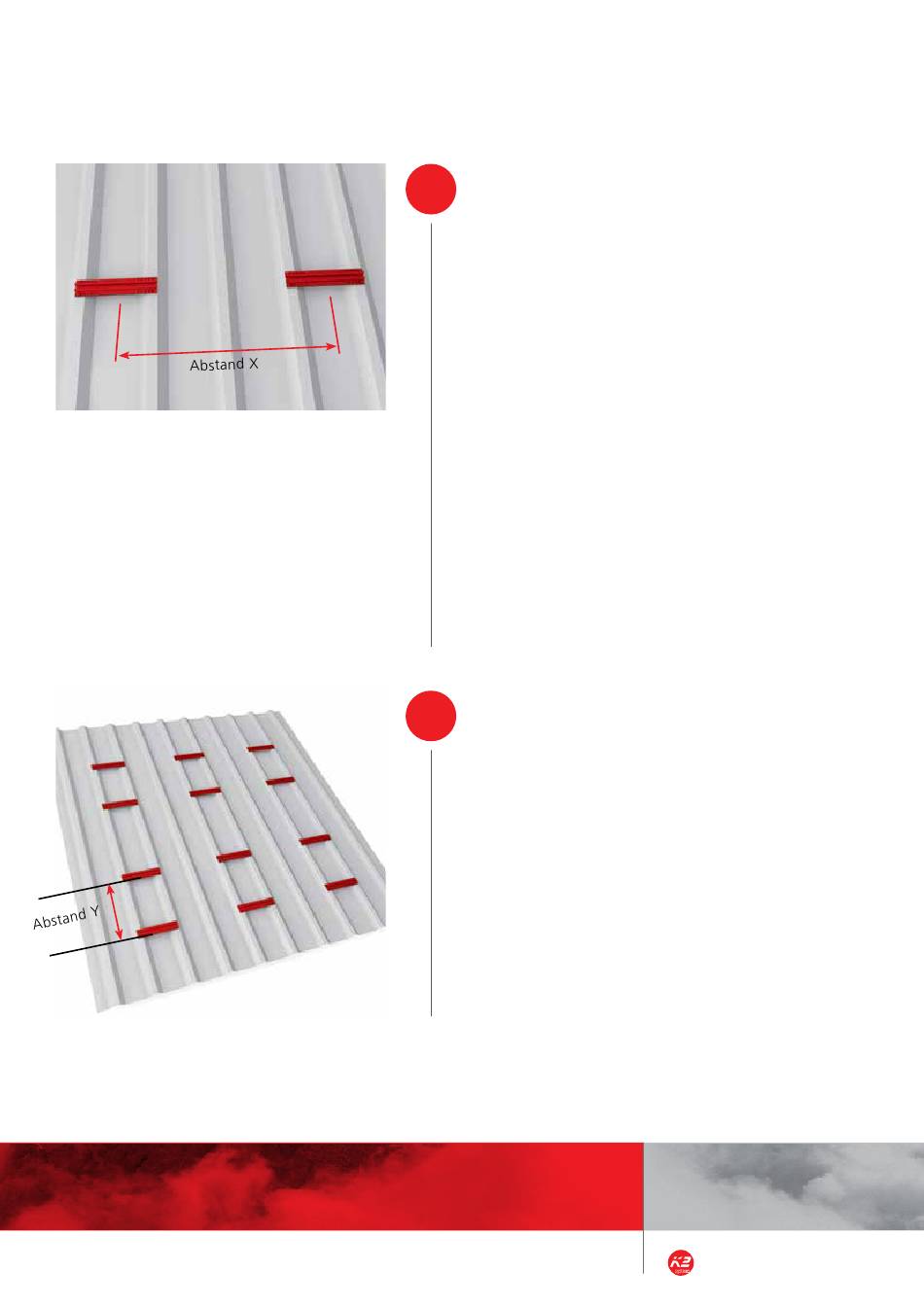

Der horizontale abstand X des Funktionsbereiches der
schienen zueinander richtet sich bei der Portrait- Mon-
tage nach der Breite der Module. Das bedeutet, wenn
ein Modul 1000 mm breit ist, müssen auch die Funkti-
onsbereiche der schienen diesen abstand abdecken.
¬
Der Funktionsbereich der schiene befindet sich zwi-
schen den gewindeformschrauben. nach korrekter
Justierung werden die schienen der unteren reihe wie
in den allgemeinen Montagehinweisen beschrieben
befestigt.
Benötigte Materialien: K2 Minirail, selbstschneidende Blech-
schrauben
auSMeSSen und BefeStigen deR
2a
WeiteRen ScHienen
von 4
¬
Der vertikale abstand Y der schienenreihen richtet
sich nach dem Klemmbereich der Module. es sind die
Montagehinweise der Modulhersteller zu beachten. Das
bedeutet, wenn der Klemmbereich der Module einen
abstand von z.B. 800 mm beträgt, werden die schienen
in diesem vertikalen abstand montiert (vorderkante zu
vorderkante).nun können die weiteren reihen nach den
schritten 1a und 2a montiert werden.
Benötigte Materialien: K2 Minirail, selbstschneidende Blech-
schrauben
Montage Minirail
