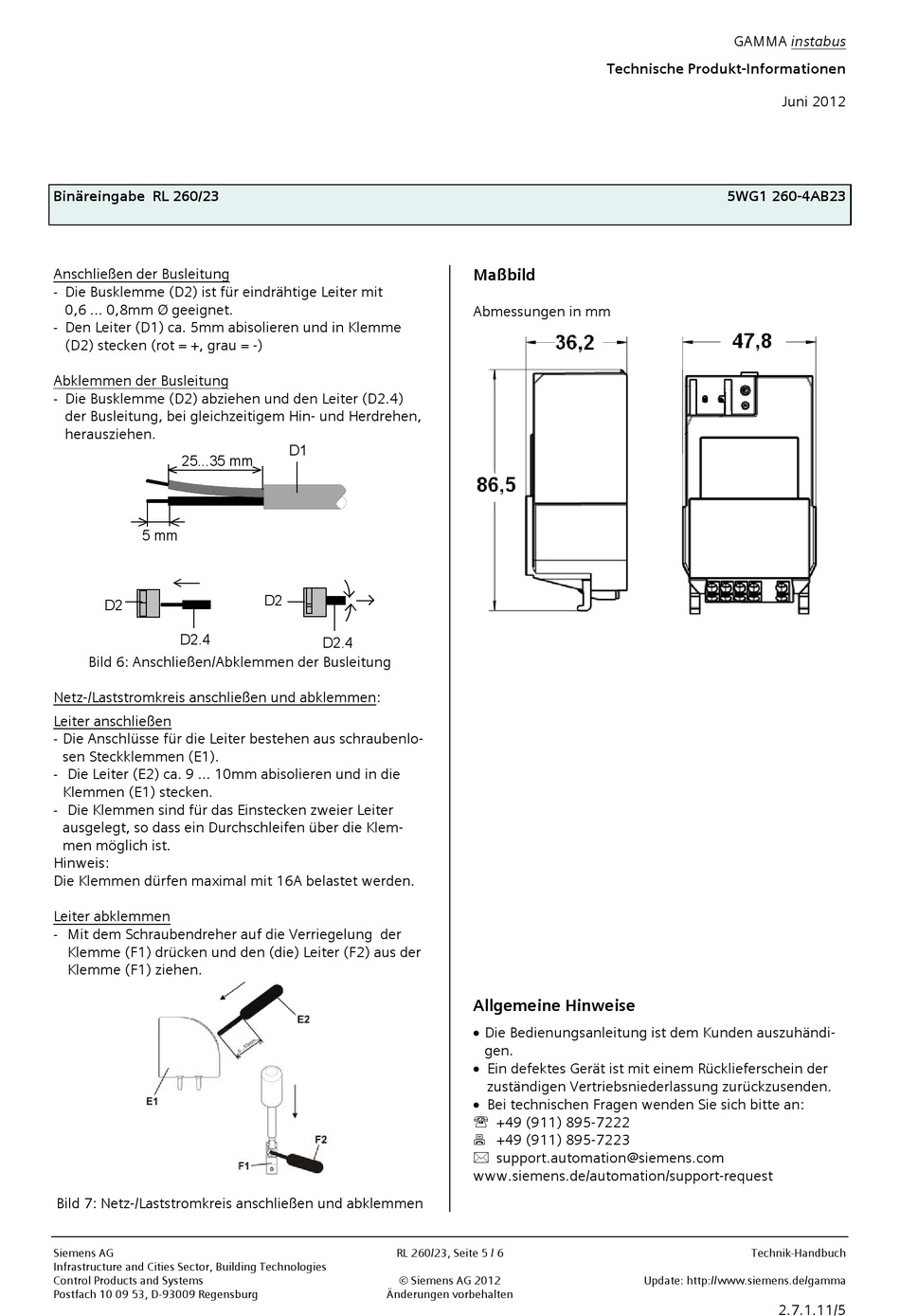

Binäreingabe RL 260/23
Anschließen der Busleitung
Die Busklemme (D2) ist für eindrähtige Leiter mit
-
0,6 ... 0,8mm Ø geeignet.
Den Leiter (D1) ca. 5mm abisolieren und in Klemme
-
(D2) stecken (rot = +, grau = -)
Abklemmen der Busleitung
Die Busklemme (D2) abziehen und den Leiter (D2.4)
-
der Busleitung, bei gleichzeitigem Hin- und Herdrehen,
herausziehen.
25...35 mm
5 mm
D2
D2.4
Bild 6: Anschließen/Abklemmen der Busleitung
Netz-/Laststromkreis anschließen und abklemmen:
Leiter anschließen
Die Anschlüsse für die Leiter bestehen aus schraubenlo-
-
sen Steckklemmen (E1).
Die Leiter (E2) ca. 9 ... 10mm abisolieren und in die
-
Klemmen (E1) stecken.
Die Klemmen sind für das Einstecken zweier Leiter
-
ausgelegt, so dass ein Durchschleifen über die Klem-
men möglich ist.
Hinweis:
Die Klemmen dürfen maximal mit 16A belastet werden.
Leiter abklemmen
Mit dem Schraubendreher auf die Verriegelung der
-
Klemme (F1) drücken und den (die) Leiter (F2) aus der
Klemme (F1) ziehen.
Bild 7: Netz-/Laststromkreis anschließen und abklemmen
Siemens AG
Infrastructure and Cities Sector, Building Technologies
Control Products and Systems
Postfach 10 09 53, D-93009 Regensburg
D1
D2
D2.4
RL 260/23, Seite 5 / 6
© Siemens AG 2012
Änderungen vorbehalten
Technische Produkt-Informationen
Maßbild
Abmessungen in mm
Allgemeine Hinweise
• Die Bedienungsanleitung ist dem Kunden auszuhändi-
gen.
• Ein defektes Gerät ist mit einem Rücklieferschein der
zuständigen Vertriebsniederlassung zurückzusenden.
• Bei technischen Fragen wenden Sie sich bitte an:
℡ +49 (911) 895-7222
+49 (911) 895-7223
support.automation@siemens.com
www.siemens.de/automation/support-request
GAMMA instabus
Juni 2012
5WG1 260-4AB23
Technik-Handbuch
Update: http://www.siemens.de/gamma
2.7.1.11/5
