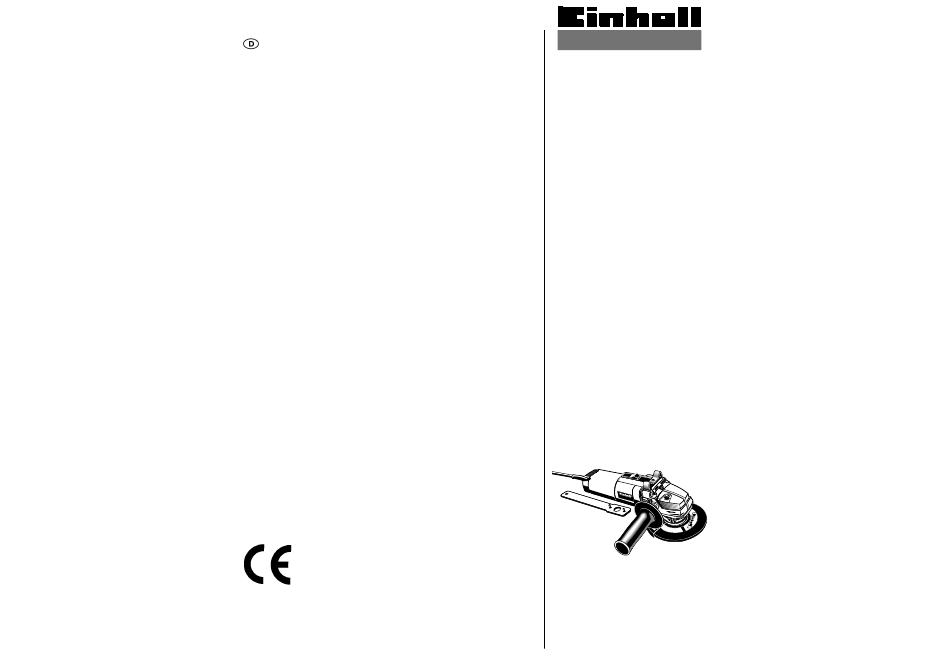

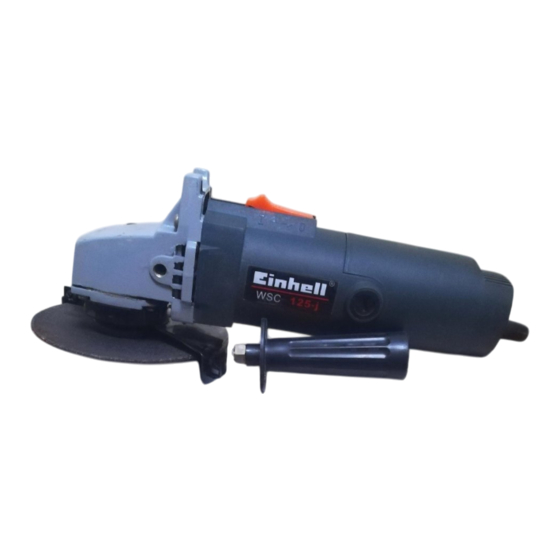

- Seite 1 ® Bedienungsanleitung für Winkelschleifer 125-j Art.-Nr.: 44.303.00 I.-Nr.: 015r.:...
- Seite 2 * Anordnung der Flansche siehe Seite 5 1 Spindelarretierung 2 Schutzhaube 3 Spannflansch * 4 Schleifscheibe 5 Flanschmutter *...
- Seite 3 Allgemeine Sicherheitshinweise und Achtung Brandgefahr! Achten Sie darauf, daß beim Trennen und Schleifen von Materialien keine Unfallschutz brennbaren Materialien im erweiterten Bereich des Funkenflugs befinden. Ein unfallfreies und gefahrloses Arbeiten mit dem Werkzeug ist nur gewährleistet, wenn Sie die Verwenden Sie nur Orginal-Ersatzteile. Sicherheitshinweise und die Bedienungsanleitung vollständig lesen und die enthaltenen Hinweise Reparaturen dürfen nur von einem Elektro-...
- Seite 4 Betriebsanleitung für Winkelschleifer SCHLEIFSCHEIBEN Die Schleif- oder Trennscheibe darf nie größer als der vorgeschriebene Durchmesser sein. VERWENDUNG Kontrollieren Sie vor dem Einsatz der Schleif- oder Der Winkelschleifer ist zum Trenn- und Schrupp- Trennscheibe deren angegebene Drehzahl. Die schleifen von Metallen und Gestein unter Verwend- Drehzahl der Schleif- oder Trennscheibe muß...
- Seite 5 Anordnung der Flansche bei Verwendung von Schleifscheiben und Trennscheiben Anordnung der Flansche bei Verwendung einer gekröpften oder geraden Schleifscheibe Spannflansch Flanschmutter Anordnung der Flansche bei Verwendung einer gekröpften Trennscheibe Spannflansch Flanschmutter Anordnung der Flansche bei Verwendung einer geraden Trennscheibe Spannflansch Flanschmutter...
- Seite 6 Ersatzteilzeichnung Winkelschleifer WSC 125-j Art.-Nr.: 44.303.00, I.-Nr.: 91035...
- Seite 7 Ersatzteilliste Winkelschleifer WSC 125-j Art.-Nr.: 44.303.00, I.-Nr.: 91035 Pos. Bezeichnung Ersatzteilnr. Arretierungsknopf 44.302.80.01 Seegerring 44.302.80.03 Mutter 44.302.80.04 Federring 44.302.80.05 Antriebsritzel 44.302.80.06 Kugellager 44.302.80.07 Seegerring 44.302.80.08 Trennplatte 44.302.80.09 Keil 44.302.80.10 Rotor 44.302.80.11 Kugellager 44.302.80.12 Luftleitteil 44.302.80.13 Schraube 44.302.80.14 Schraube 44.302.80.15 Schraube 44.302.80.16...
- Seite 9 Notizen:...
- Seite 10 Notizen:...
