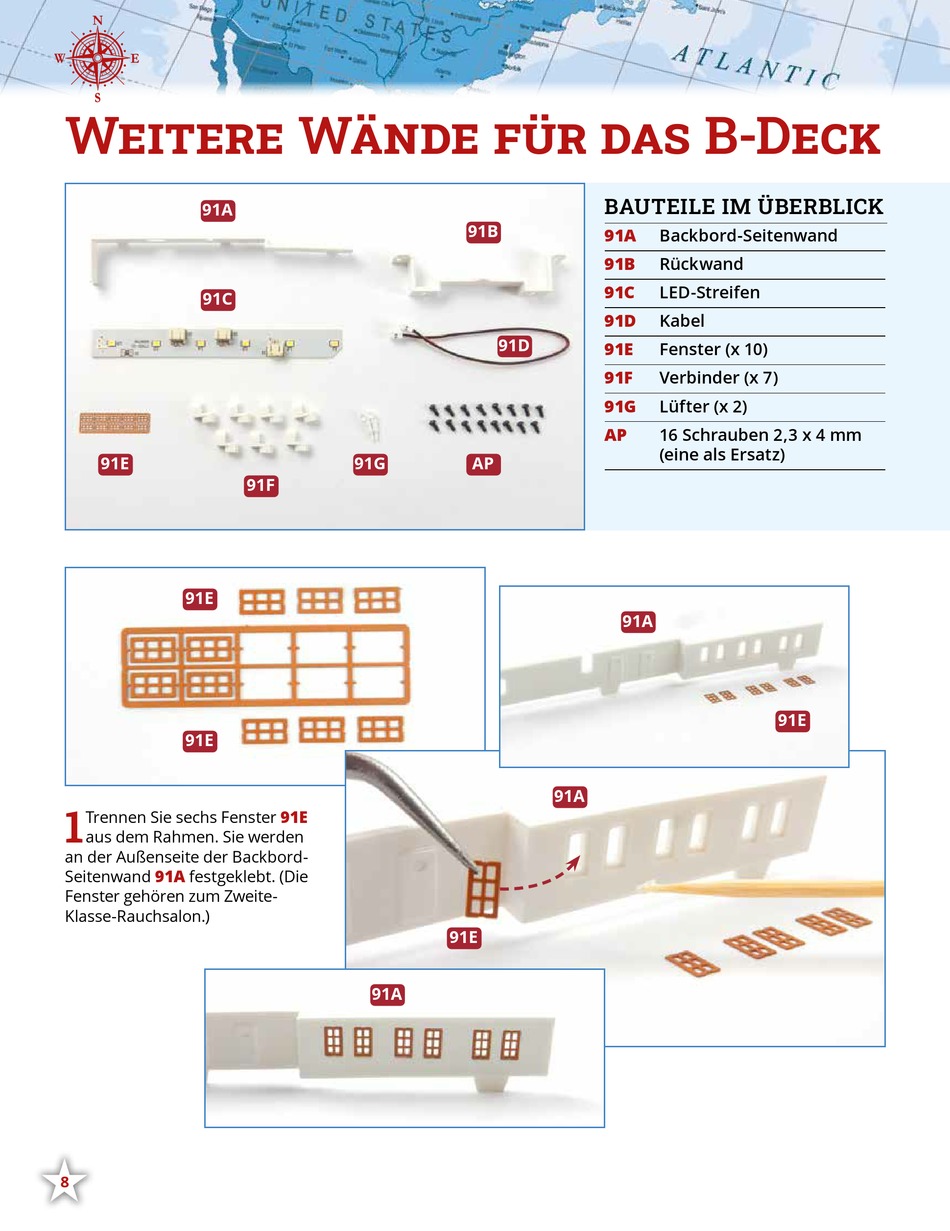

Weitere Wände für das B-Deck
91A
91C
91E
91E
91E
1
Trennen Sie sechs Fenster
aus dem Rahmen. Sie werden
an der Außenseite der Backbord-
91A
Seitenwand
festgeklebt. (Die
Fenster gehören zum Zweite-
Klasse-Rauchsalon.)
•
8
91G
91F
91E
91A
BAUTEILE IM ÜBERBLICK
91B
91A
91B
91C
91D
91D
91E
91F
91G
AP
AP
91A
91A
91E
Backbord-Seitenwand
Rückwand
LED-Streifen
Kabel
Fenster (x 10)
Verbinder (x 7)
Lüfter (x 2)
16 Schrauben 2,3 x 4 mm
(eine als Ersatz)
91E
