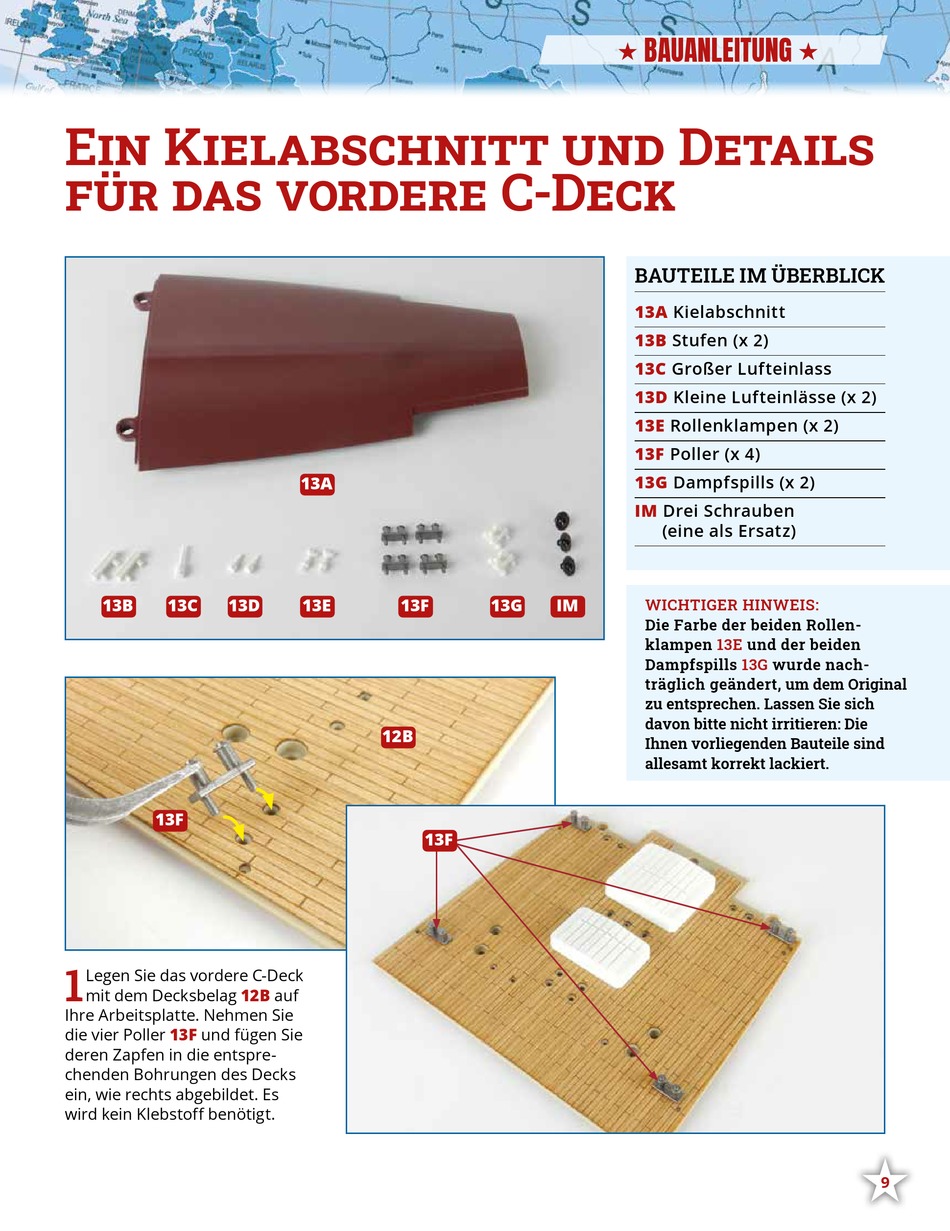

Ein Kielabschnitt und Details
für das vordere C-Deck
13B
13C
13D
13F
1
Legen Sie das vordere C-Deck
12B
mit dem Decksbelag
Ihre Arbeitsplatte. Nehmen Sie
13F
die vier Poller
und fügen Sie
deren Zapfen in die entspre-
chenden Bohrungen des Decks
ein, wie rechts abgebildet. Es
wird kein Klebstoff benötigt.
13A
13E
13F
12B
13F
auf
BAUANLEITUNG
•
BAUTEILE IM ÜBERBLICK
13A
13B
13C
13D
13E
13F
Poller (x 4)
13G
IM
Drei Schrauben
(eine als Ersatz)
13G
IM
WICHTIGER HINWEIS:
Die Farbe der beiden Rollen-
klampen
Dampfspills
träglich geändert, um dem Original
zu entsprechen. Lassen Sie sich
davon bitte nicht irritieren: Die
Ihnen vorliegenden Bauteile sind
allesamt korrekt lackiert.
•
Kielabschnitt
Stufen (x 2)
Großer Lufteinlass
Kleine Lufteinlässe (x 2)
Rollenklampen (x 2)
Dampfspills (x 2)
13E
und der beiden
13G
wurde nach-
•
9
Werbung
Verwandte Anleitungen für Hachette TITANIC
Inhaltszusammenfassung für Hachette TITANIC
- Seite 1 BAUANLEITUNG • • Ein Kielabschnitt und Details für das vordere C-Deck BAUTEILE IM ÜBERBLICK Kielabschnitt Stufen (x 2) Großer Lufteinlass Kleine Lufteinlässe (x 2) Rollenklampen (x 2) Poller (x 4) Dampfspills (x 2) Drei Schrauben (eine als Ersatz) WICHTIGER HINWEIS: Die Farbe der beiden Rollen- klampen und der beiden...
- Seite 2 Nehmen Sie den großen Lufteinlass geben Sie etwas Sekundenkleber auf seinen Zapfen (links oben). Fügen Sie diesen anschließend in die mittlere Bohrung zwischen den beiden Ladeluken ein, wie es die beiden Fotos oben und links zeigen. Die beiden (grausilbernen!) Rollenklampen gehören in die Löcher beiderseits des großen Lufteinlasses 13C.
- Seite 3 BAUANLEITUNG • • Die beiden (grausilbernen!) Dampfspills werden achtern der kleinen Ladeluke am C-Deck angebracht. Beachten Sie, dass die beiden Zapfen der Spills unterschiedlich groß sind: Sie werden in die entsprechenden Löcher eingefügt (gelber und roter Pfeil, oben). Kleben Sie die Spills mit etwas Sekundenkleber fest.
- Seite 4 Als Letztes sind die beiden Stufen an der Reihe. Sie besitzen unterschiedlich große Zapfen an der Unterseite: Der größere gehört in das Loch, auf den der gelbe Pfeil im Bild oben weist. Geben Sie etwas Klebstoff auf die Zapfen und kleben Sie die Stufen beiderseits der großen Ladeluke an der Vorderkante...
