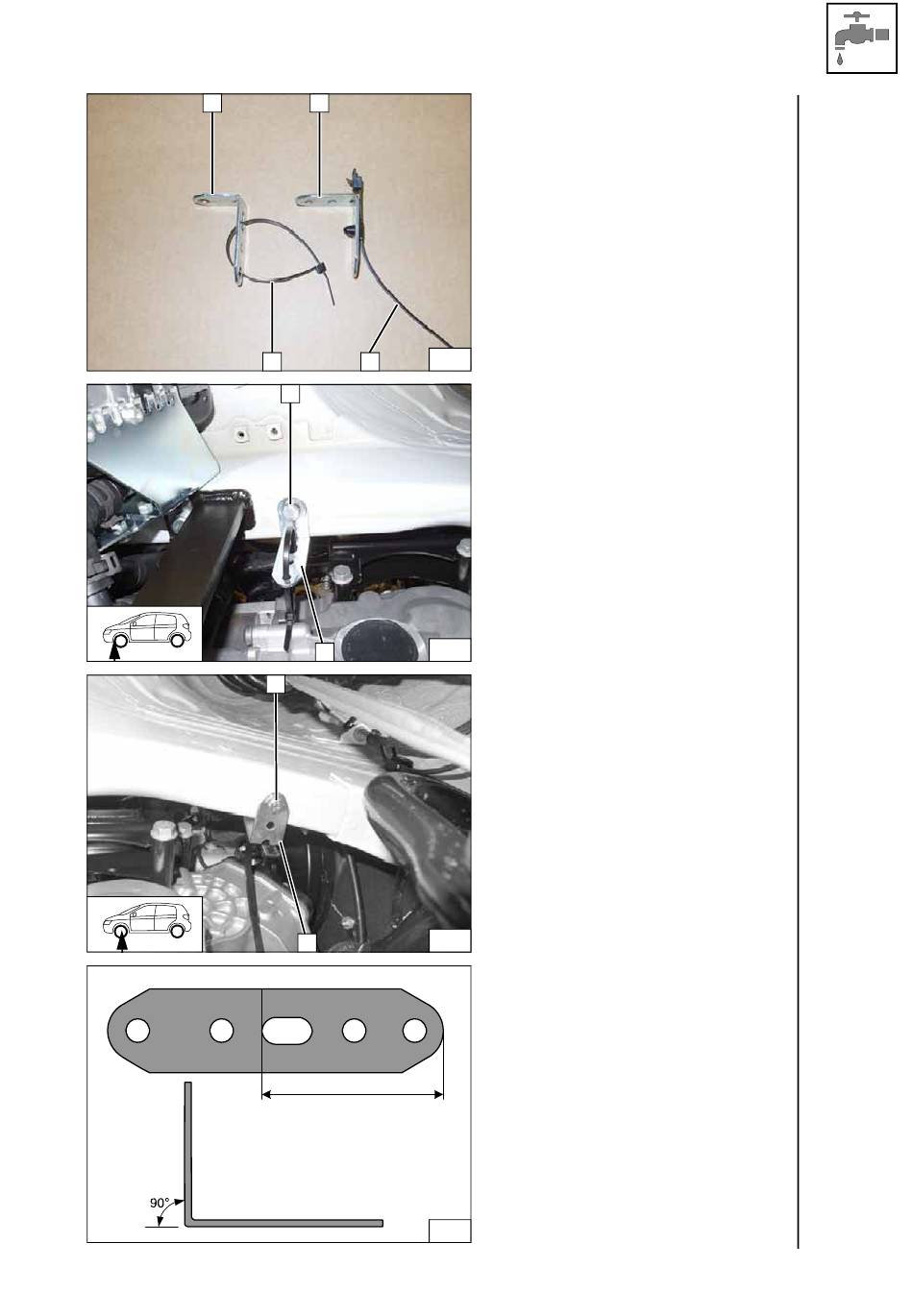

Webasto Thermo Top Evo Montageanleitung Seite 41

Skoda Rapid / Rapid Spaceback
Ident.-Nr.: 1325011D
1 2
4 3
1
2
1
2
55
Stand: 10.04.2018
1 Lochband D
2 Lochband E
3 Clipkabelbinder
4 Kabelbinder
107
1 Schraube M8x20, Federring,
vorhandene Gewindebohrung
2 Lochband D
108
1 Schraube M6x20, Federring,
vorhandene Gewindebohrung
2 Lochband E
109
110
© Webasto Thermo & Comfort SE
Lochband D
und E
vorbereiten
Lochband D
montieren
Lochband E
montieren
Lochband F
vorbereiten
41
