Webasto Thermo Top Evo Montageanleitung Seite 17

Skoda Rapid / Rapid Spaceback
3
1
1
Ident.-Nr.: 1325011D
1
30
2
1
Tectyl
2
45
30
Stand: 10.04.2018

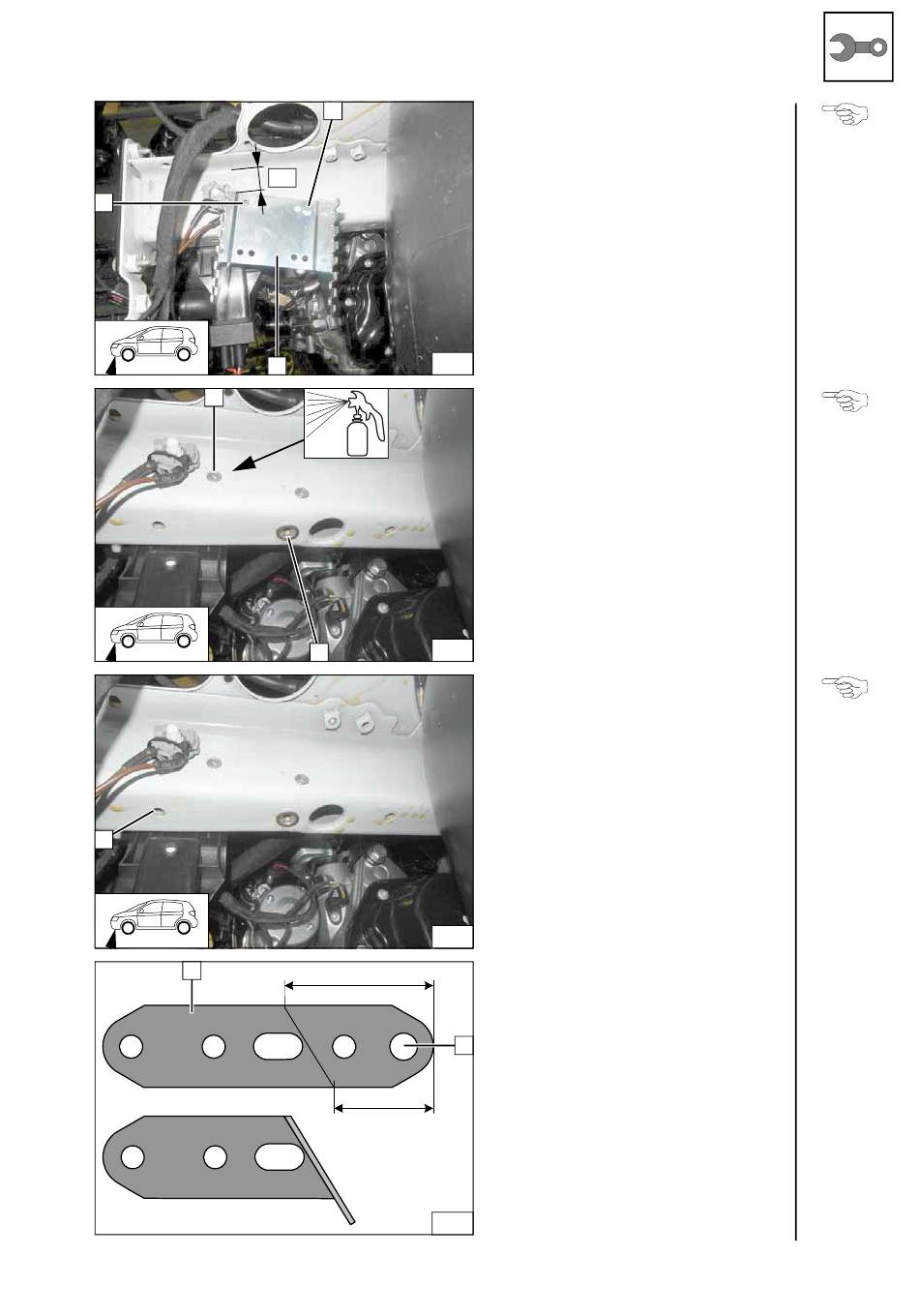

Halter 2 lose montieren und gemäß
Abbildung ausrichten!
1 Schraube M6x20
3 Lochbild übertragen
32
Halter ausbauen!
Bei Fzg. ohne Schlechtwegepaket an
Position 2 Einnietmutter M10 in vor-
handener Bohrung einziehen!
1 Bohrung Ø 9,1; Einnietmutter M6
33
Variante 1
1 Fzg. eigenes Gewinde vorhanden
34
1 Lochband A 90° abwinkeln
2 Bohrung auf Ø 8,5 aufbohren
2
35
© Webasto Thermo & Comfort SE
Lochbild
übertragen
Einnietmuttern
einziehen
Ansicht
Variante 1
Lochband A
vorbereiten
17
