Webasto Thermo Top Evo Montageanleitung Seite 18

Skoda Rapid / Rapid Spaceback
1
1
1
1
Ident.-Nr.: 1325011D
32
40
2 3
5
45
30
Stand: 10.04.2018

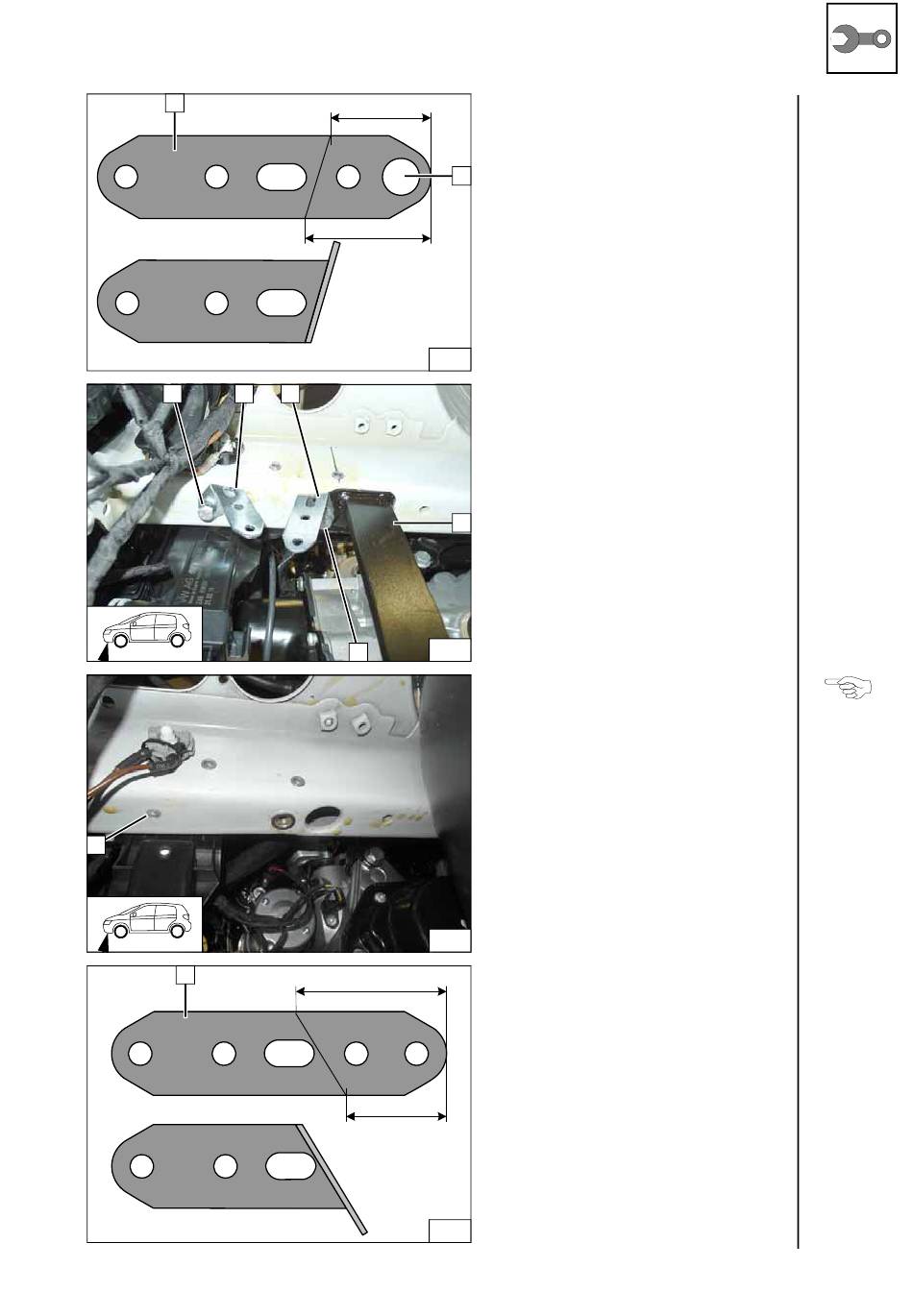

1 Lochband B 90° abwinkeln
2 Bohrung auf Ø 10,5 aufbohren
2
36
1 Schraube M8x20, Federring,
vorhandene Gewindebohrung
2 Lochband A
3 Lochband B
4 Strebe Unterfahrschutz (nur bei
Schlechtwegepaket)
5 Schraube M10x30, Federring (ohne
Schlechtwegepaket)
4
5 Fzg.eigene Schraube (bei Schlecht-
wegepaket)
37
Variante 2
1 Fzg. eigene Bohrung, Einnietmutter
M6 einziehen
38
1 Lochband A 90° abwinkeln
39
© Webasto Thermo & Comfort SE
Lochband B
vorbereiten
Lochbänder
lose
montieren
Ansicht
Variante 2
Lochband A
vorbereiten
18
