FRANÇAIS
MM1300A
Manuel d'utilisation
CARACTÉRISTIQUES GÉNÉRALES
Le MM1300A de Klein Tools est un multimètre à échelle automatique. Il permet de
mesurer la tension c.a./c.c., le courant c.a./c.c., la résistance, la capacité, la fréquence,
le cycle de service et la température. Il peut aussi tester les diodes et la continuité.
Altitude de fonctionnement : 2000 m (6562 pi)
Humidité relative : < 75 %
Température de fonctionnement : 0 °C à 50 °C (32 °F à 122 °F)
Température d'entreposage : -20 °C à 60 °C (-4 °F à 140 °F) < 80 % H.R.
Température de précision : 18 °C à 28 °C (64 °F à 82 °F)
Coef cient de température : 0,1*(précision indiquée) / °C
Fréquence d'échantillonnage : 3 échantillons par seconde
Dimensions : 178 mm x 89 mm x 48 mm (7 po x 3,5 po x 1,9 po)
Poids : 397 g (14 oz)
Étalonnage : précis pendant un an
Précision : ± (% de la lecture + nombre de chiffres les moins significatifs)
Protection contre les in ltrations : certifié IP20
Protection contre les chutes : 2 m (6,6 pi)
Cote de sécurité : CAT III 1000 V, CAT IV 600 V
Environnement électromagnétique : EN61326-1:2013 Cet équipement
répond aux exigences pour une utilisation dans des environnements
électromagnétiques ordinaires et contrôlés comme les zones
résidentielles, les locaux commerciaux et les sites industriels légers.
Les caractéristiques techniques peuvent faire l'objet de modifications.
AVERTISSEMENTS
Pour garantir une utilisation et un entretien du testeur sécuritaires, suivez ces
consignes. Le non-respect de ces avertissements peut entraîner des blessures
graves, voire la mort.
• Avant chaque utilisation, vérifiez le fonctionnement du multimètre en
mesurant une tension ou un courant de valeur connue.
• N'utilisez jamais le multimètre sur un circuit dont la tension dépasse la
tension correspondant à la cote de sécurité de l'appareil.
• N'utilisez pas le multimètre lors d'orages électriques ou par temps humide.
• N'utilisez pas le multimètre ou les fils de test s'ils semblent avoir été
endommagés.
• Assurez-vous que les fils de test sont bien installés et évitez de toucher
les contacts métalliques des sondes lors de la mesure.
• N'ouvrez pas le multimètre pour remplacer les piles ou fusibles lorsque
les sondes sont connectées.
• Faites preuve de prudence lors de mesures sur des circuits de plus de
60 V c.c. ou de 25 V c.a. (valeur efficace). De telles tensions constituent
un risque d'électrocution.
• Pour éviter les lectures faussées pouvant provoquer une électrocution,
remplacez les piles lorsque l'indicateur de piles faibles apparaît.
• À moins de mesurer la tension ou le courant, fermez et verrouillez
l'alimentation avant d'effectuer des mesures de résistance ou de capacité.
• Assurez-vous de respecter en tout temps les codes de sécurité locaux et
nationaux. Utilisez de l'équipement de protection individuel pour prévenir
l'électrocution et les blessures causées par les arcs électriques lorsque
des conducteurs nus alimentés potentiellement dangereux sont présents.
SYMBOLES
Avertissement ou mise
Courant alternatif c.a.
en garde
Courant continu c.c.
Niveaux dangereux
Tension ou courant
Double vitrage de
c.c./c.a.
catégorie II
Mise à la masse

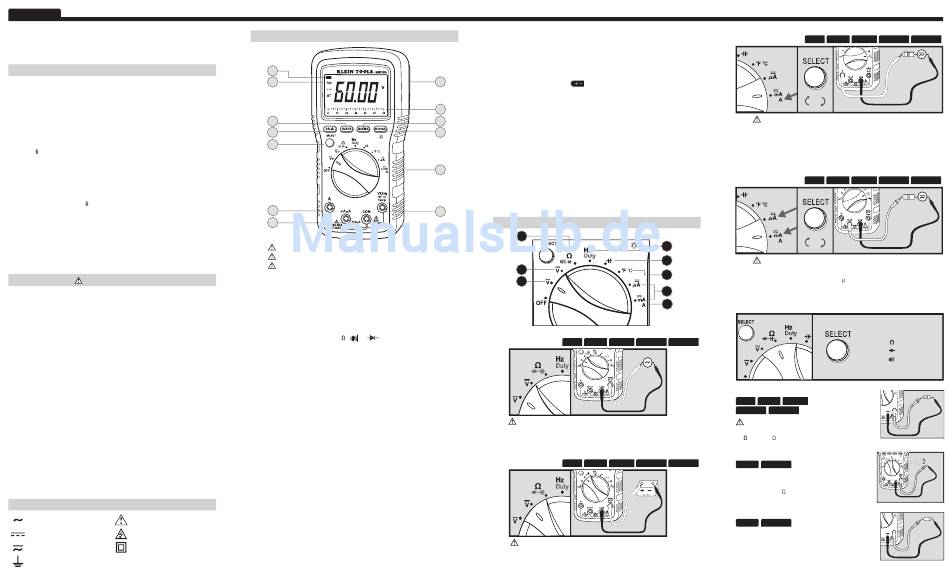

CARACTÉRISTIQUES DÉTAILLÉES
J
D
G
F
E
C
B
A.
Ne tentez pas de mesurer des valeurs supérieures à 1000 V.
B.
Ne tentez pas de mesurer des valeurs supérieures à 400 mA.
C.
Ne tentez pas de mesurer des valeurs supérieures à 10 A.
D.
Arrêt automatique (Apo)
• L'appareil s'arrête automatiquement après 30 minutes d'inactivité.
• Appuyez sur le bouton Select pour réactiver l'appareil.
• Le mode est désactivé lors de l'utilisation des fonctions Max / Min.
• Maintenir enfoncé le bouton Select lors de la mise en marche de
l'appareil désactive l'arrêt automatique.
E.
Bouton de sélection de fonctionnalité
• Permet de basculer entre c.a. et c.c.
• Permet de basculer entre ,
et
.
• Permet de basculer entre Hz et %.
• Permet de basculer entre °F et °C.
• Réactive le multimètre lorsqu'il s'est arrêté automatiquement.
F.
Mode de lecture relative
• Appuyez pour mettre la valeur actuelle en mémoire.
• L'affichage indiquera ensuite la différence entre la lecture enregistrée
et la lecture en temps réel.
• Appuyez de nouveau pour retourner à l'affichage en temps réel.
G.
Échelle automatique / manuelle
• Appuyez plusieurs fois pour parcourir les plages de mesure manuelles.
• Appuyez pendant 2 secondes pour retourner au mode d'échelle
automatique.
• AT s'affiche à l'écran ACL uniquement en mode d'échelle automatique.
H.
Conservation de max / min
• Appuyez sur ce bouton pour entrer en mode Max / Min; dans ce mode, les
valeurs maximales et minimales mesurées sont conservées en mémoire.
• Appuyez plusieurs fois sur ce bouton pour basculer entre la lecture
maximale et la lecture minimale.
• Appuyez sur ce bouton pendant 2 secondes pour retourner aux lectures
en temps réel et effacer les valeurs min/max enregistrées.
I.
Conservation de données / Conservation automatique / Rétroéclairage
• La fonction Hold (Conservation de données) garde en mémoire la valeur
affichée.
• La fonction Auto Hold (Conservation automatique) garde en mémoire la
première valeur stable affichée, jusqu'à ce qu'une nouvelle valeur stable
soit mesurée. Le multimètre conserve alors la nouvelle valeur et produit
un signal sonore (fonctions V, Ohms, Température et Ampérage).
• Appuyez pour conserver l'entrée affichée à l'écran.
• Appuyez de nouveau pour passer au mode Auto Hold, qui garde
en mémoire les valeurs stables.
• Appuyez de nouveau pour retourner au fonctionnement normal.
• Appuyez sur la touche et maintenez-la enfoncée pour activer le
rétroéclairage de l'écran.
• La fonction d'éclairage décharge la pile rapidement.
J. K. Remplacement de la pile ou du fusible
L
• Lorsque l'indicateur
est affiché à l'écran ACL, il est nécessaire
de remplacer les piles.
• Retirez la gaine en caoutchouc et la vis à l'arrière de l'appareil, puis
remplacez les 2 piles AAA.
M
• Ce multimètre utilise des fusibles à action rapide 440 mA / 1000 V
H
(69192) et 11 A / 1000 V (69191).
I
L.
Support aimanté (accessoire facultatif, vendu séparément)
• Glissez l'adaptateur aimanté dans la gaine protectrice en caoutchouc.
• Il vous permet de fixer l'appareil à une surface métallique, pour une
utilisation en mains libres.
M.
Graphique en barres
K
• Le graphique en barres affiche une représentation analogique
approximative d'une mesure.
• Le graphique répond aux lectures beaucoup plus rapidement que
l'affichage numérique.
• L'échelle du graphique en barres est de zéro à la lecture maximale
A
dans la plage de mesure sélectionnée.
DIRECTIVES D'UTILISATION DES FONCTIONS
5
2
1
1.
Tension c.a. : < 1000 V.
Caractéristiques :
REL
HOLD
A- HOLD
NE TENTEZ PAS de mesurer des valeurs supérieures à 1000 V.
• Tournez le sélecteur à la position de tension c.a.
• Fixez le fil rouge à la prise « V ».
2.
Tension c.c. : < 1000 V.
Caractéristiques :
REL
HOLD
A- HOLD
NE TENTEZ PAS de mesurer des valeurs supérieures à 1000 V.
• Tournez le sélecteur à la position de tension c.c.
• Fixez le fil rouge à la prise « V ».
3.
Courant c.a./c.c. (forte intensité) : < 10 A
Caractéristiques :
REL
APPUYER SUR
c.a.
c.c.
NE TENTEZ PAS de mesurer des valeurs supérieures à 10 A.
• Si le courant est inconnu, débutez la lecture avec ce réglage.
• Le multimètre sélectionne automatiquement « A » lorsque le fil rouge
est connecté à l'entrée « A ». « LEAd » s'affichera si le fil est connecté
mais le fusible est brûlé.
4.
Courant c.a./c.c. (faible intensité) : < 400 mA
Caractéristiques :
REL
APPUYER SUR
c.a.
6
c.c.
7
NE TENTEZ PAS de mesurer des valeurs supérieures à 400 mA.
• Tournez le sélecteur à la position « µA » ou « mA ».
8
• Fixez le fil rouge à la prise « mA A ».
4
• Sélectionnez la source de courant c.a. ou c.c.
3
5.
Résistance/Diode/Continuité
RANGE
MAX/MIN
Fonctionnalités de test pour la résistance :
REL
HOLD
A- HOLD
RANGE
MAX/MIN
NE MESUREZ PAS la résistance sur un circuit
alimenté en électricité.
= < 60 M
Fonctionnalités de test de continuité :
RANGE
MAX/MIN
HOLD
MAX/MIN
• L'écran indique la résistance.
• La sonnerie retentit si la résistance est
inférieure à 40 .
Fonctionnalités de test pour les diodes :
HOLD
MAX/MIN
L'écran indique :
• Une chute de tension directe si la diode est
polarisée dans le sens direct.
• « O.L. » si elle est polarisée dans le sens inverse.
HOLD
A- HOLD
RANGE
MAX/MIN
HOLD
A- HOLD
RANGE
MAX/MIN
APPUYER SUR
POUR
CHOISIR
CHOISIR
CHOISIR
CHOISIR
CHOISIR
CHOISIR
CHOISIR
Résistance
Diode
Continuité
Continuité
