NEDERLANDS
MM1300A
Handleiding
ALGEMENE SPECIFICATIES
De Klein Tools MM1300A is een multimeter met automatisch bereik. Dit product meet
wisselspanning/gelijkspanning, wisselstroom/gelijkstroom, weerstand, capaciteit,
frequentie, dutycycle en temperatuur. Het kan tevens dioden en continuïteit testen.
• Werkbare hoogte: 2000 m (6562 ft.)
• Relatieve luchtvochtigheid: < 75%
• Werkbare temperatuur: 0 °C tot 50 °C (32 °F tot 122 °F)
• Opslagtemperatuur: -20 °C tot 60 °C (-4 °F tot 140 °F) < 80% rel. luchtv.
• Nauwkeurigheid van temperatuur: 18 °C tot 28 °C (64 °F tot 82 °F)
• Temperatuurcoëf ciënt: 0,1* (opgegeven nauwkeurigheid)/ °C
• Meetfrequentie: 3 keer per seconde
• Afmetingen: 178 mm x 89 mm x 48 mm (7 inch x 3,5 inch x 1,9 inch)
• Gewicht: 397 g (14 oz.)
• Kalibratie: 1 jaar nauwkeurig
• Nauwkeurigheid: ± (% van uitlezing + aantal van minst significante cijfers)
• Bescherming tegen binnendringing: IP20-gecertificeerd
• Valbescherming: 2 m (6,6 ft.)
• Veiligheidsclassi catie: CAT III 1000V, CAT IV 600V
• Elektromagnetische omgeving: EN61326-1:2013 Deze uitrusting
voldoet aan de eisen voor gebruik in standaard en gecontroleerde
elektromagnetische omgevingen, zoals woningen, bedrijfsterreinen, en
licht industriële locaties.
Specificaties kunnen worden gewijzigd.
WAARSCHUWINGEN
Ten behoeve van veilige bediening en werking van het testapparaat deze
instructies opvolgen. Het veronachtzamen van deze waarschuwingen kan
leiden tot ernstig letsel of de dood.
• Controleer de werking van de meter voorafgaand aan elk gebruik door
een bekende spanning of stroom te meten.
• Gebruik de meter nooit in een stroomkring met spanningen die hoger
zijn dan de op de categorie gebaseerde classificatie van deze meter.
• Gebruik de meter niet tijdens elektrische stormen of in nat weer.
• Gebruik de meter niet en test draden niet als het erop lijkt dat deze
beschadigd zijn.
• Zorg dat de draden van de meter goed zijn bevestigd en houd vingers uit
de buurt van de contactpunten van de metalen meetpennen tijdens het
verrichten van metingen.
• Open de meter niet om batterijen of zekeringen te vervangen terwijl de
meetpennen zijn verbonden.
• Wees voorzichtig tijdens het werken met spanningen boven 60V
gelijkstroom of 25V wisselstroom RMS. Dergelijke spanningen vormen
een schokgevaar.
• Om onjuiste uitlezing die tot een elektrische schok kan leiden, te
voorkomen, dient u de batterijen te vervangen als de indicatie voor een
lage batterijspanning wordt weergegeven.
• Tenzij u spanning of stroom meet, dient u de voeding uit te schakelen en
volledig af te sluiten alvorens de weerstand of capaciteit te meten.
• Houd u altijd aan lokale en nationale veiligheidsvoorschriften. Gebruik
persoonlijke bescherming om letsel als gevolg van een schok of vlamboog te
voorkomen bij blootstelling aan gevaarlijke geleiders die onder spanning staan.
SYMBOLEN
Wisselstroom Waarschuwing of voorzorg
Gelijkstroom Gevaarlijke niveaus
Spanning of stroom
Dubbel geïsoleerd, klasse II
(wissel/gelijk)
Aarde

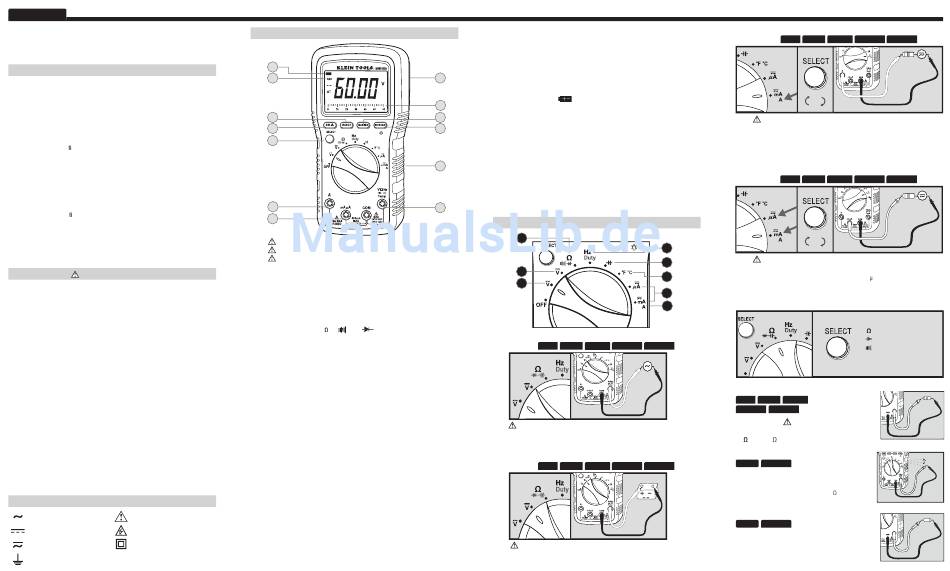

MEER INFORMATIE OVER DE FUNCTIES
J
D
G
F
E
C
B
A. Meet niet meer dan 1000V.
B. Meet niet meer dan 400mA.
C. Meet niet meer dan 10A.
D. Automatisch uitschakelen (Apo)
• Apparaat wordt uitgeschakeld na 30 minuten niet te zijn gebruikt.
• Druk op de selectieknop voor ontwaken.
• Uitgeschakeld tijdens de functie Max/Min.
• Als u de selectieknop ingedrukt houdt terwijl u het apparaat inschakelt,
wordt Automatisch uitschakelen gedeactiveerd.
E. Functionaliteitselectieknop
• Schakelen tussen wisselstroom en gelijkstroom.
• Schakelen tussen " ", " " en " ".
• Schakelen tussen Hz en %.
• Schakelen tussen °F en °C.
• Meter laten ontwaken wanneer Automatisch uitschakelen is geactiveerd.
F. Relatieve uitleesmodus
• Druk op de knop om de huidige waarde op te slaan.
• Het scherm geeft nu het verschil weer tussen de opgeslagen en op dit
moment gemeten waarde.
• Als u nog een keer drukt, keert u terug naar de op dit moment gemeten
waarde.
G. Automatisch / handmatig bereik
• Druk herhaaldelijk op deze knop om door de mogelijkheden voor
handmatig bereik te gaan.
• Houd de knop gedurende 2 seconden ingedrukt om terug te keren
naar de modus voor automatisch bereik.
• AT wordt alleen weergegeven op het LCD-scherm tijdens de modus
voor automatisch bereik.
H. Max/Min Hold
• Druk hierop om de Max/Min-modus te selecteren. De grootste
en kleinste waarden worden opgeslagen wanneer deze modus is
geactiveerd.
• Druk herhaaldelijk op deze knop om heen en weer te schakelen tussen
de maximale en minimale waarden.
• Houd de knop 2 seconden ingedrukt om terug te keren naar de op dit
moment gemeten waarde en de opgeslagen maximale en minimale
waarden te wissen.
I. Hold / Auto Hold / Achtergrondverlichting
• Met Hold wordt de huidige weergegeven waarde vastgelegd.
• Auto Hold legt de eerste stabiele weergegeven waarde vast tot er een nieuwe
stabiele waarde is gemeten. De meter legt vervolgens de nieuwe waarde
vast en laat een piep horen (de functie V, Ohm, Temperatuur en Amp).
• Houd de knop ingedrukt om de huidige invoer op het scherm
weergegeven te houden.
• Druk nog een keer op de knop om Auto-Hold te activeren om stabiele
waarden vast te leggen.
• Als u nog een keer drukt, keert u terug naar de normale werking.
• Houd de knop ingedrukt om de achtergrondverlichting van het scherm
te activeren.
L
• Het gebruik van verlichting gaat ten koste van de levensduur van de batterij.
J. K. Batterij/zekering vervangen
• Als de indicatie op het LCD-scherm wordt weergegeven, moeten
M
de batterijen worden vervangen.
• Verwijder de rubberen behuizing, de schroef aan de achterkant en
H
vervang de 2 AAA-batterijen.
I
• Deze meter maakt gebruik van snelwerkende zekeringen van
440mA/1000V (69192) en 11A/1000V (69191).
L. Magnetische hanger (accessoire) (optioneel, afzonderlijk verkocht)
• Schuif de magnetische adapter in de beschermende rubberen behuizing.
• Bevestig instrumenten aan het metaal voor handsfree gebruik.
K
M. Staafdiagram
• Het staafdiagram toont een analoge representatie bij benadering van
een meting.
• Het staafdiagram reageert veel sneller dan het digitale scherm.
• De schaal van het staafdiagram loopt van nul tot de maximale waarde
A
van het geselecteerde bereik.
INSTRUCTIES VOOR HET GEBRUIK VAN DE FUNCTIES
5
2
1
1. Wisselspanning: < 1000V.
Functies:
REL HOLD A- HOLD
Meet NIET meer dan 1000V.
• Draai de selectieknop naar de wisselspanningspositie.
• Bevestig de rode draad aan de ingang "V".
2. Gelijkspanning: < 1000V.
Functies:
REL HOLD A- HOLD
Meet NIET meer dan 1000V.
• Draai de selectieknop naar de gelijkspanningspositie.
• Bevestig de rode draad aan de ingang "V".
3. Wisselstroom/gelijkstroom (groot): < 10A
Functies:
REL
Meet NIET meer dan 10A.
• Begin met deze instelling als de stroomsterkte onbekend is.
• De meter selecteert automatisch "A" als de rode draad is aangesloten
op ingang "A". "LEAd" wordt weergegeven indien aangesloten maar de
zekering is gesprongen.
4. Wisselstroom/gelijkstroom (klein): < 400mA
Functies:
REL
6
Meet NIET meer dan 400mA.
7
• Draai de selectieknop naar de positie "µA" of "mA".
8
• Bevestig de rode draad aan de ingang "mA A".
• Selecteer AC of DC als stroombron.
4
5. Weerstand/diode/continuïteit
3
RANGE MAX/MIN
Functies voor weerstand:
REL HOLD
A- HOLD
RANGE MAX/MIN
Meet weerstand NIET in een stroomkring
die onder spanning staat.
• = < 60M
Functies voor continuïteit:
HOLD MAX/MIN
RANGE MAX/MIN
• Op het scherm wordt de weerstand
weergegeven.
• De zoemer klinkt bij minder dan 40 .
Functies voor diode:
HOLD MAX/MIN
Op het scherm wordt het volgende weergegeven:
• Voorwaartse spanningsval indien voorgespannen
in de doorlaatrichting.
• "O.L" indien omgekeerd voorgespannen.
HOLD A- HOLD RANGE MAX/MIN
DRUK OP
Wisselstroom
Gelijkstroom
HOLD A- HOLD RANGE MAX/MIN
DRUK OP
Wisselstroom
Gelijkstroom
DRUK OP OM TE SELECTEREN
Weerstand
Diode
Continuïteit Continuïteit
