ESPAÑOL
MM1300A
Manual de instrucciones
ESPECIFICACIONES GENERALES
El MM1300A de Klein Tools es un multímetro de rango automático. Mide voltaje
CA/CD, corriente CA/CD, resistencia, capacitancia, frecuencia, ciclo de servicio y
temperatura. También sirve para probar diodos y continuidad.
•
Altitud de funcionamiento: 2.000 m (6.562 pies)
•
Humedad relativa: < 75 %
•
Temperatura de operación: 0 °C a 50 °C (32 °F a 122 °F)
•
Temperatura de almacenamiento: -20 °C a 60 °C (-4 °F a 140 °F) < 80 % H. R.
•
Temperatura de precisión: 18 °C a 28 °C (64 °F a 82 °F)
•
Coe ciente de temperatura: 0,1*(precisión especificada)/°C
•
Frecuencia de muestreo: 3 muestras por segundo
•
Dimensiones: 178 mm × 89 mm × 48 mm (7" × 3,5" x 1,9")
•
Peso: 397 g (14 oz)
•
Calibración: precisa durante un año
•
Precisión: ± (% de lectura + cantidad de dígitos menos significativos)
•
Protección contra el ingreso de objetos sólidos y líquidos:
Certificación IP20
•
Protección ante caídas: 2 m (6,6 pies)
•
Clasi cación de seguridad: CAT III 1000 V, CAT IV 600 V
•
Entorno electromagnético: Norma N61326-1:2013: este equipo cumple
con los requisitos apropiados para su uso en entornos electromagnéticos
básicos y controlados como propiedades residenciales, establecimientos
comerciales e instalaciones de industria ligera.
Especificaciones sujetas a cambios.
ADVERTENCIAS
Para garantizar un funcionamiento y servicio seguros del probador, siga estas
instrucciones. El incumplimiento de estas advertencias puede dar lugar a
lesiones o provocar la muerte.
• Antes de cada uso, verifique el funcionamiento del multímetro midiendo
un voltaje o corriente conocidos.
• Nunca debe utilizar este multímetro en un circuito con voltajes que
excedan la clasificación basada en categorías del multímetro.
• No utilice el multímetro durante tormentas eléctricas o en clima húmedo.
• No utilice el multímetro o los cables de prueba si en apariencia están dañados.
• Asegúrese de que los cables del multímetro estén correctamente
colocados y mantenga los dedos lejos de los contactos de la sonda de
metal al realizar las mediciones.
• No abra el multímetro para reemplazar las baterías o fusibles mientras las
sondas están conectadas.
• Proceda con precaución cuando trabaje con voltajes superiores a 60 V CD
o 25 V CA RMS. Esos voltajes implican un riesgo de descarga.
• Para evitar lecturas falsas que puedan provocar descarga eléctrica,
reemplace las baterías si aparece el indicador de batería baja.
• A menos que esté midiendo voltaje o corriente, apague y bloquee la
energía antes de medir resistencia o capacitancia.
• Cumpla siempre con los códigos de seguridad locales y nacionales. Utilice
equipo de protección individual para prevenir lesiones por descarga y arco
eléctrico en los lugares donde haya conductores activos peligrosos expuestos.
SÍMBOLOS
Corriente alterna CA
Advertencia o precaución
Corriente directa CD
Niveles peligrosos
Voltaje o corriente CD/CA
Doble aislamiento Clase II
Conexión a tierra

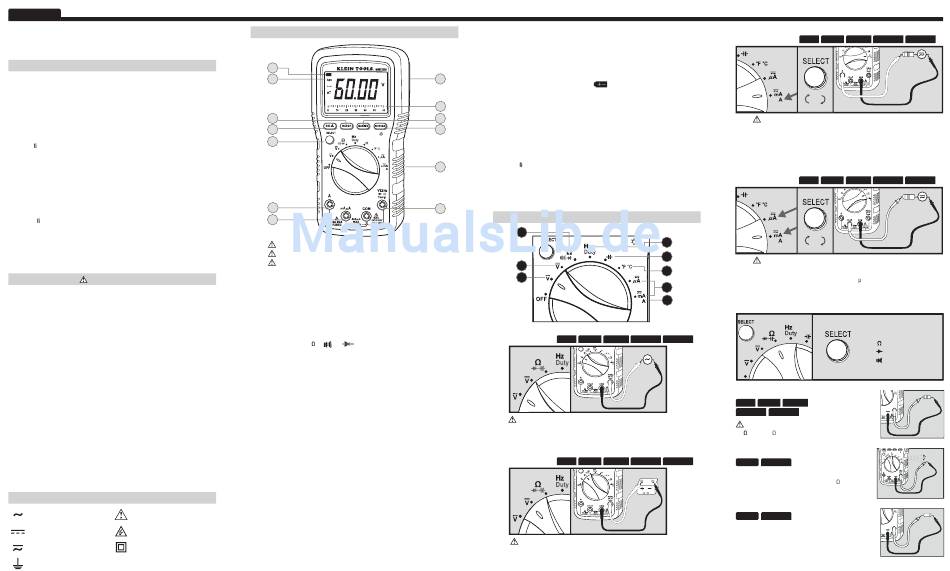

DETALLES DE LAS CARACTERÍSTICAS
J
D
G
F
E
C
B
A.
No intente medir más de 1000 V.
B.
No intente medir más de 400 mA.
C.
No intente medir más de 10 A.
D.
Apagado automático (Apo).
• El dispositivo se apagará automáticamente después de 30 minutos
de no utilizarlo.
• Presione el botón Select (Seleccionar) para encenderlo.
• Desactivado durante la función Máx/Mín.
• Si mantiene presionado el botón Select (Seleccionar) durante el
encendido, se desactivará el Apagado automático.
E.
Seleccione el botón Functionality (Funciones).
• Alterne entre CA y CD.
• Alterne entre " ", "
" y "
".
• Alterne entre Hz y %.
• Alterne entre °F y °C.
• Encienda el multímetro durante el apagado automático.
F.
Modo de lectura relativa
• Presione para almacenar el valor actual.
• La pantalla mostrará la diferencia entre las lecturas almacenadas
y las lecturas activas.
• Presione nuevamente para volver a la lectura activa.
G.
Rango automático/manual
• Presione repetidas veces para desplazarse por los rangos manuales.
• Presione durante 2 segundos para volver al modo de rango
automático.
• AT se visualiza en la pantalla LCD solo durante el modo de rango
automático.
H.
Retención máx/mín
• Presione para ingresar al modo Máx/Mín; se guardarán los valores
más altos y más bajos mientras esté en este modo.
• Presione repetidas veces para alternar entre las lecturas de valores
máximos y mínimos.
• Presione durante 2 segundos para volver a la lectura activa y borrar
los valores máximos y mínimos.
I.
Retención / Autorretención / Retroiluminación
• La función de retención captura el valor de corriente que se muestra.
• La función de autorretención captura el primer valor estable que se
muestra, hasta que se mida un nuevo valor estable. Entonces, el
multímetro capturará el valor nuevo y emitirá un indicador sonoro
(funciones V, Ohmios, Temperatura y Amperios).
• Presione para retener la entrada actual en la pantalla.
• Presione nuevamente para ingresar la función de autorretención
y capturar valores estables.
• Presione nuevamente para volver al funcionamiento normal.
• Mantenga presionado para activar la retroiluminación de pantalla.
• El uso de las luces descarga las baterías considerablemente.
L
J. K. Reemplazo de baterías/fusibles
• Cuando aparece el indicador
en la pantalla LCD, se deben
reemplazar las baterías.
• Quite el tornillo de la parte posterior de la carcasa de caucho y
M
reemplace las 2 baterías AAA.
• Este multímetro utiliza fusibles de fusión rápida de 440 mA/1000 V
H
(69192) y 11 A/1000 V (69191).
I
L.
Accesorio de soporte magnético (opcional, se vende por separado)
• Deslice el adaptador magnético en la carcasa protectora de caucho.
• Coloque los instrumentos sobre superficies metálicas para usarlo con
las manos libres.
K
M.
Grá co de barras
• El gráfico de barras muestra una representación analógica aproximada
de una medición.
• El gráfico de barras responde mucho más rápido que la pantalla digital.
• La escala del gráfico de barras va de cero a la lectura máxima del
rango seleccionado.
A
INSTRUCCIONES Y FUNCIONES
5
2
1
1.
Voltaje CA: < 1000 V
Características:
REL
HOLD
A- HOLD
NO intente medir más de 1000 V.
• Gire el selector a la posición de voltaje "CA".
• Conecte el cable rojo a la entrada "V".
2.
Voltaje CD: < 1000 V
Características:
REL
HOLD
A- HOLD
NO intente medir más de 1000 V.
• Gire el selector a la posición de voltaje "CD".
• Conecte el cable rojo a la entrada "V".
3.
Corriente CA/CD (grande): < 10 A
Características:
REL
PRESIONAR
CA
CD
NO intente medir más de 10 A.
• Comience con esta configuración si no conoce el nivel de corriente.
• El multímetro automáticamente selecciona "A" cuando se conecta el
cable rojo a la entrada "A". Aparecerá la leyenda "LEAd" si la unidad
está conectada, pero el fusible está fundido.
4.
Corriente CA/CD (pequeño): < 400 mA
Características:
REL
PRESIONAR
CA
6
CD
7
NO intente medir más de 400 mA.
8
• Gire el selector a la posición "µA" o "mA".
• Conecte el cable rojo a la entrada "mA A".
4
• Seleccione una fuente de corriente CA o CD.
3
5.
Resistencia/Diodo/Continuidad
RANGE
MAX/MIN
Funciones de resistencia:
REL
HOLD
A- HOLD
RANGE
MAX/MIN
NO mida resistencia en un circuito activo.
•
= < 60 M
Funciones de continuidad:
RANGE
MAX/MIN
HOLD
MAX/MIN
• La pantalla muestra la resistencia.
• Suena el vibrador si es inferior a 40 .
Características del diodo:
HOLD
MAX/MIN
La pantalla muestra:
• Forward voltage drop if forward biased (caída
de voltaje directo si hay polarización directa).
• "O.L." if reverse biased (sobrecarga si hay
polarización inversa).
HOLD
A- HOLD
RANGE
MAX/MIN
HOLD
A- HOLD
RANGE
MAX/MIN
PRESIONAR
PARA
SELECCIONAR
SELECCIONAR
SELECCIONAR
SELECCIONAR
SELECCIONAR
SELECCIONAR
SELECCIONAR
Resistencia
Diodo
Continuidad
Continuidad
