Juwel 20047 Kurzanleitung

Intelligente Produkte für
Garten & Haushalt
JUWEL h. Wüster Gmbh
A­6460 Imst, Industriezone 19
oder
D­82467 Garmisch Partenkirchen,
Bahnhofstraße 31
www.juwel.com
Anl.­Nr.: 03131666 · G5/Frühbeet/20047/2013/20047_13.indd
1
2
8
2
3
1
für JUWEL Frühbeete und Gewächshäuser
Im Lieferumfang ist enthalten:
A) Öffnungszylinder
B) Hebelmechanik mit 2 Spiralfedern
C) Schraubensatz mit Plättchen
Der Öffnungszylinder enthält eine Flüssigkeit,
die sich durch Temperatureinfluss ausdehnt
bzw. zusammenzieht und somit die Kolben­
stange bewegt. AchtUNG: Im Inneren des
Öffnungs zylinders herrscht Druck – Öffnungs­
weg der Kolben stange nicht blockie ren,
Zy linder nicht öffnen, Öffner nicht erhitzen.
Maxi males Öffnungsgewicht: 7 kg!
Garantie: Auf einen korrekt montierten und
verwendeten Öffner gewähren wir 1 Jahr
Garantie ab Kauf datum.
Wartung: Durch regelmäßiges Einfetten der
Kolben stange erhöhen Sie die Lebensdauer,
bei Saison beginn sollten alle beweglichen
Teile geölt werden.
4
1
3
4
2

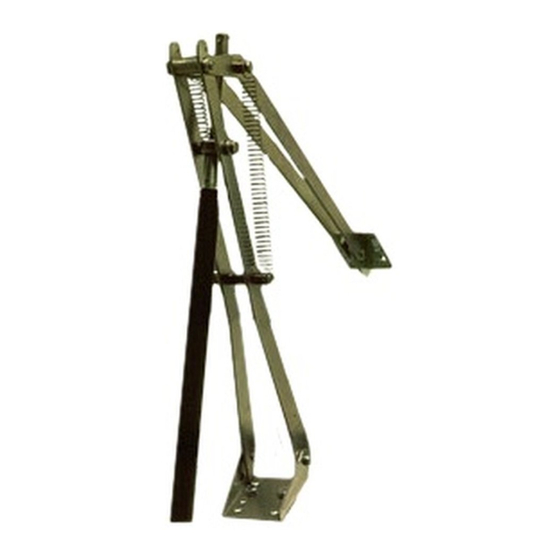

Fensterautomat
Art.-Nr. 20047
6
7
5
Montage: Gemäß Abb. 1 Splint (8) zur
Öffnungsbegrenzung eindrücken. Kolben­
stange (1) des Öffnungszylinders durch die
Ge win de mutter (3) in das Kupplungs­T (2) ein­
setzen und Öffnungs zylinder in die Ge winde­
mutter (3) einschrauben. Das Loch in der
Kolben stange auf die erste Bohrung im Kupp­
lungs­T (2) einstellen und Haarnadelsplint (4)
durchstecken. Rahmen beschlag (5) durch
Zusammendrücken der Arme (Abb. 2) entfer­
nen und an der Innenseite der senkrechten
Frühbeetwand in Fenstermitte und 45 mm
vom oberen Aluprofil entfernt mit Schrauben
und Gegenplättchen montieren. Löcher mit
Reibahle oder Vorstecher durch die Kunst­
stoffwand anbringen. Fensterbeschlag (6)
in der Mitte des Fensters und 40 mm vom
unteren Ende fest schrauben (Abb. 3). Die
Arme (7) durch Zu sam men drücken in den
Rahmenbeschlag einsetzen und prüfen, ob das
Fenster leicht nach oben und unten bewegt
werden kann.
Einstellung: Zur Einstellung der Öff nungs tem­
pe ra tur den Zylinder im Gewinde drehen, und
zwar für frü here Öffnung im Uhrzeigersinn,
für spätere Öffnung gegen den Uhrzeigersinn.
Eine Umdrehung entspricht ca. 0,5° C.
2
3
40 mm
45 mm
