D - INST ALLATION
Achtung: Polarität beachten (rote und schwarze Hülsen).
• Den Monitor (1) an der Wandhalterung befestigen.
• Den Netzstecker an der Wandsteckdose 230 V anschließen .
3 - ANSCHLUSS EINES ELEKTRISCHEN TÜRÖFFNERS
Direkt an die Klemmen 5 und 6 auf der Rückseite der Gegensprechanlage anschließen (es ist keine Polarität zu
beachten).
Beachten Sie, dass diese Funktion nur bei eingeschaltetem Display möglich ist. Ein Brummton kann zum Zeitpunkt
der Betätigung erklingen.
Für die Verkabelung: siehe die Anweisungen auf der Rückseite der Türsprechanlage und den Schaltplan der
Abb. 7.
Wichtig:
• Der maximale Abstand zwischen der Türsprechanlage und dem Türöffner bzw. dem elektrischen Türschloss
darf 50 m nicht überschreiten. Der Durchmesser des zu verwendenden Kabels beträgt 0,75 mm².
• Es wird empfohlen, einen Türöffner max. 12 V/1,1 A mit mechanischem Gedächtnis zu verwenden.
4 - ANSCHLUSS EINER MOTORISIERUNG
Diese wird direkt an den Klemmen 7 und 8 auf der Rückseite der Türsprechanlage (ohne Beachtung der Polarität)
angeschlossen.
Beachten Sie, dass diese Funktion nur bei eingeschaltetem Display möglich ist. Die Gegensprechanlage bietet
einen potenzialfreien Kontakt, der mit der
„Drucktaste"-Steuerung Ihrer SPS zu verbinden ist. Für die Verkabelung: siehe die Anweisungen auf der Rückseite
der Türsprechanlage und den Schaltplan der Abb. 7.
Wichtig:
• Beachten Sie, dass diese Funktion nur bei eingeschaltetem Display möglich ist.
• Der maximale Abstand zwischen der Türsprechanlage und der Motorisierung des Tors darf 50m nicht
überschreiten. Der Durchmesser des zu verwendenden Kabels beträgt 0,75 mm².
E - BEDIENUNGSANLEITUNG DES MONITORS
Die Videosprechanlage Extel Code Connect wird über berührungsempfindliche Tasten gesteuert. Die Funktion der Tasten
ist je nach Menü, in dem Sie sich befinden, unterschiedlich. Die Symbole unten im Bildschirm helfen Ihnen, ihre Verwendung
zu verstehen.

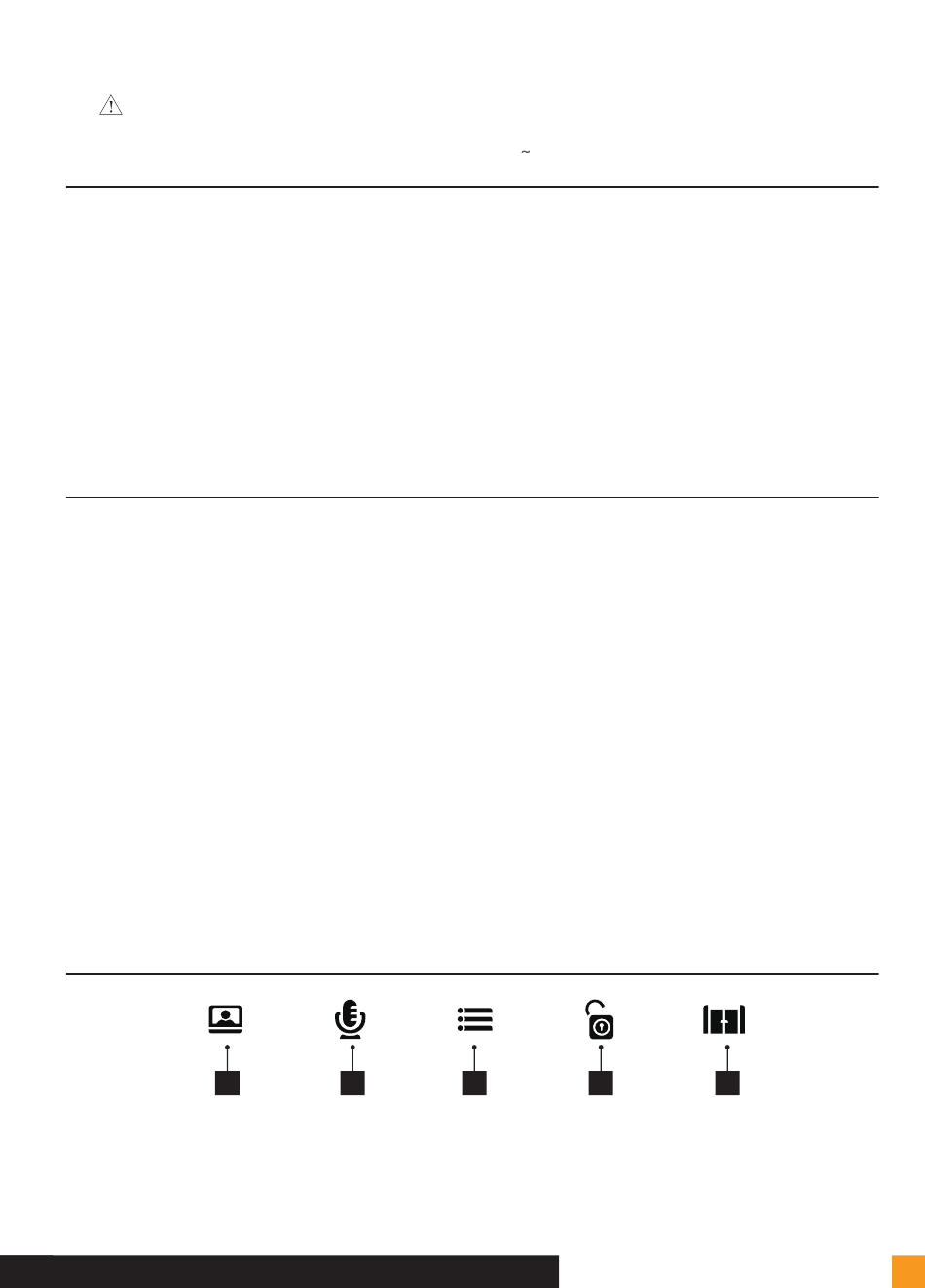

1 - FUNKTIONEN DER TASTEN
1 2 3 4 5
