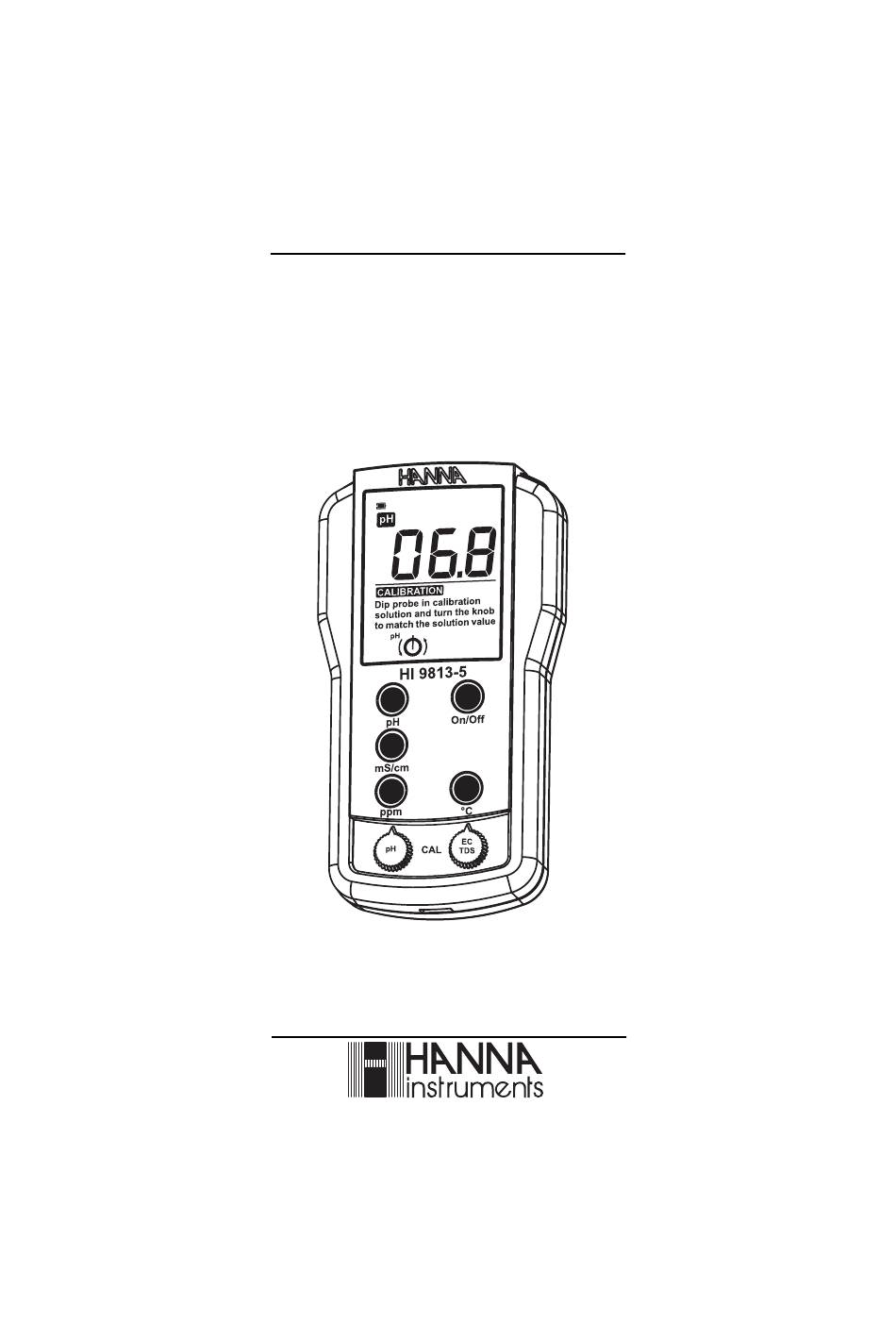

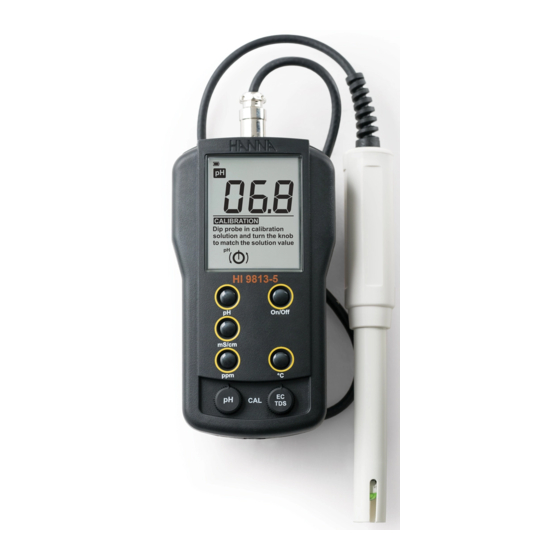

Hanna Instruments HI 9813-5 Bedienungsanleitung
Tragbare ph/ec/tds/c meter
Inhaltsverzeichnis
Quicklinks
Bedienungsanleitung
Bedienungsanleitung
Bedienungsanleitung
Bedienungsanleitung
Bedienungsanleitung
HI 9813-5
HI 9813-5
HI 9813-5
HI 9813-5
HI 9813-5
HI 9813-6
HI 9813-6
HI 9813-6
HI 9813-6
HI 9813-6
Tragbare
Tragbare
Tragbare
Tragbare
Tragbare
pH/EC/TDS/°C Meter
pH/EC/TDS/°C Meter
pH/EC/TDS/°C Meter
pH/EC/TDS/°C Meter
pH/EC/TDS/°C Meter
Version Stand 05/2011
w w w . h a n n a i n s t . d e
Inhaltsverzeichnis
Verwandte Anleitungen für Hanna Instruments HI 9813-5
Inhaltszusammenfassung für Hanna Instruments HI 9813-5
- Seite 1 Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung HI 9813-5 HI 9813-5 HI 9813-5 HI 9813-5 HI 9813-5 HI 9813-6 HI 9813-6 HI 9813-6 HI 9813-6 HI 9813-6 Tragbare Tragbare Tragbare Tragbare Tragbare pH/EC/TDS/°C Meter pH/EC/TDS/°C Meter pH/EC/TDS/°C Meter pH/EC/TDS/°C Meter pH/EC/TDS/°C Meter Version Stand 05/2011 w w w .
-
Seite 2: Inhaltsverzeichnis
Nach Ablauf der Garantiezeit gehen Reparaturen zu Lasten des Kunden. INHALTSVERZEICHNIS EINGANGSPRÜFUNG ..............3 ALLGEMEINE BESCHREIBUNG ............3 FUNKTIONSBESCHREIBUNG HI 9813-5 ......... 4 FUNKTIONSBESCHREIBUNG HI 9813-6 ......... 5 TECHNISCHE DATEN ..............6 DURCHFÜHRUNG EINER MESSUNG ..........6 pH-KALIBRIERUNG ............... 8 pH WERTE BEI VERSCHIEDENEN TEMPERATUREN ...... -
Seite 3: Eingangsprüfung
Recht auf Modifikation unserer Geräte in Bezug auf Konstruktion und Design ohne Ankündigung vor. ALLGEMEINE BESCHREIBUNG HI 9813-5 & HI 9813-6 sind sehr einfach zu bedienende pH-/ Leitfähigkeits (EC/TDS/°C)-Multimessgerät. Das spritzwassergeschütze Gehäuse ermöglicht Messungen im Feldeinsatz. Zusätzlich lassen sich diese Messgeräte mit einer optional erhältlichen Gummiarmierung... -
Seite 4: Funktionsbeschreibung Hi 9813-5
FUNKTIONSBESCHREIBUNG HI 9813-5 1) 8-pin DIN Anschlusstecker für Messonde 2) Liquid Crystal Display 3) Wahltaste Messmodus pH-Wert 4) Wahltaste Messmodus Leitfähigkeit mS/cm (EC) 5) Wahltaste Messmodus Leitfähigkeit mg/l (TDS) 6) pH-Kalibriertrimmer Einpunkt 7) TDS/EC-Kalibriertrimmer Einpunkt 8) Wahltaste Messmodus Temperatur 9) AN /AUS-Taste... -
Seite 5: Funktionsbeschreibung Hi 9813-6
FUNKTIONSBESCHREIBUNG HI 9813-6 1) 8-pin DIN Anschlusstecker für Messonde 2) Liquid Crystal Display 3) Wahltaste Messmodus pH-Wert 4) Wahltaste Messmodus Leitfähigkeit mS/cm (EC) 5) Wahltaste Messmodus Leitfähigkeit mg/l (TDS) 6) pH-Kalibriertrimmer Einpunkt 7) TDS/EC-Kalibriertrimmer Einpunkt 8) Wahltaste Messmodus Temperatur 9) Taste Kalibriercheck 10) AN /AUS-Taste... -
Seite 6: Technische Daten
1-Punkt mittels Trimmer EC/TDS Temperatur- automatisch zwischen 0° und 50°C kompensation mit ß = 2%/°C Sonde (inkl.) HI 1285-5 bei HI 9813-5 HI 1286-6 bei HI 9813-6 Batterietyp 1 x 9V Blockbatterie (IEC 6LR61) Lebensdauer ca. 150 Betriebsstunden Umgebung 0 bis 50°C ;... -
Seite 7: Durchführung Einer Messung
DURCHFÜHRUNG EINER MESSUNG NBETRIEBNAHME • Legen Sie die 9 V Batterie in das Batteriefach ein (siehe Seite 12). Achten Sie bitte auf die Polarität. • Schließen Sie nun die pH-/Leifähigkeitssonde an die DIN-Buchse an der Geräteoberseite an. • Nehmen Sie nun die Schutzkappe von der Elektrode ab. •... - Seite 8 ein thermische Gleichgewicht eingestellt hat (ca. 1 bis 2 Minuten). Verwenden Sie, falls möglich, Kunststoff-Becher um eventuelle EMV-Interferenzen zu vermeiden. • Stellen Sie durch leichtes Klopfen und Schütteln sicher dass keine Luftblasen in der Sonde (Elektrode) verbleiben. Spülen Spülen Spülen Spülen Spülen Elektrode...
-
Seite 9: Ph-Kalibrierung
pH-KALIBRIERUNG Um höchste Genauigkeit zu gewährleisten empfehlen wir eine regelmäßige Kalibrierung. Auf jeden Fall muss das Messgerät kalibiert werden wenn: a) die Elektrode ausgetauscht worden ist, b) Messungen in aggressiven Medien durchgeführt worden sind, c) höchste Genauigkeit erforderlich ist, d) die letzte Kalibrierung einen Monat zurückliegt, e) wenn CAL-Check-Test Kalibrierung verlangt. -
Seite 10: Ph Werte Bei Verschiedenen Temperaturen
pH WERTE BEI VERSCHIEDENEN TEMPERATUREN Für die Berücksichtigung der Temperaturkompensation bei Durchführung der pH-Kalibrierung benutzen Sie nachfolgen Tabelle. TEMP pH VALUES °C °F 4,01 6.86 7,01 9.18 10,01 4,01 6.98 7.13 9.46 10.32 4,00 6.95 7.10 9.39 10.24 4,00 6.92 7,07 9.33 10.18... -
Seite 11: Ec/Tds-Kalibrierung
EC/TDS-KALIBRIERUNG EC-/TDS-KALIBRIERUNG Sie benötigen eine Leitfähigkeitslösung. 1413 µS/cm-Standard (HI70031) für die EC-Kalibrierung oder 1500 ppm-Standard (HI70442) für die TDS-Kalibrierung. Notiz: Die EC/TDS-Konversion erfolgt automatisch. Für beide Messbereiche muss das Gerät nur im EC oder TDS-Messbereich kalibriert werden. Durchführung Durchführung Durchführung Durchführung Durchführung •... -
Seite 12: Batteriewechsel
Temperaturen eine Kompensation der Leitfähigkeitsmessung erforderlich. Die Messergebnisse werden auf 25 °C normiert. HI 9813-5 und HI 9813-6 kompensieren automatisch mit Hilfe des integrierten Temperatursensors Temperaturdifferenzen und korrigieren das Messergebnis der Leitfähigkeits-TDS-Messung automatisch auf eine bei der Kalibrierung gewählte Referenztemperatur. -
Seite 13: Sondenreinigung Und Pflege
SONDENREINIGUNG UND PFLEGE Sollten beim Öffnen der Schutzkappe weisse Sollten beim Öffnen der Schutzkappe weisse Sollten beim Öffnen der Schutzkappe weisse Sollten beim Öffnen der Schutzkappe weisse Sollten beim Öffnen der Schutzkappe weisse Kristalle an der Elektrode haften so bedeutet Kristalle an der Elektrode haften so bedeutet Kristalle an der Elektrode haften so bedeutet Kristalle an der Elektrode haften so bedeutet... - Seite 14 CAL-CHECK TM-TEST CAL-CHECK TM-TEST CAL-CHECK TM-TEST CAL-CHECK TM-TEST CAL-CHECK TM-TEST TM TM TM TM TM HI 9813-6 ermöglicht durch die zusätzliche Cal-Check -Funktion jederzeit den Kalibrierstatus des Sensors zu prüfen. Führen Sie dazu nachfolgende Schritte durch: • Spülen Sie den Sensor mit Wasser ab. •...
- Seite 15 Die Erfahrung zeigt dass sich die Steilheit stärker und schneller ändert wenn häufig pH-Werte über 10 gemessen werden. Die Verschiebung des Nullpunktes kann durch elektronische pH-Meter durch regelmässige Ka- librierung leicht kompensiert werden. Zu erwähnen ist auch die Tatsa- che, dass die Elektrode bei hohen Temperaturen äußerst schnell altert. Da die Elektrodenalterung von vielen Faktoren abhängt, kann eine genaue «Lebensdauer»...
-
Seite 16: Zubehör
1 Stunde in Aufbewahrungslösung HI 70300 wässern und danach das Messgerät neu kalibrieren. ZUBEHÖR ERSATZSONDE UND ZUBEHÖR HI 1285-5 Kombisonde pH/EC/TDS für Modell HI 9813-5 mit integr. Temperatursensor, 8-pin DIN-Stecker und 1 m Sondenkabel. HI 1286-6 Kombisonde pH/EC/TDS für Modell HI 9813-6 mit integr. - Seite 17 LEITFÄHIGKEITS- UND TDS-LÖSUNGEN HI 7031L 1413 µS/cm Eichlösung, 500 ml Flasche HI 7442L 1500 ppm Eichlösung, 500 ml Flasche WEITERE LÖSUNGEN HI 70300L Aufbewahrungslösung, 500 ml Flasche HI 50021P CAL-Check-Lösung, 25 Beutel à 20 ml HI 700661P Reinigungslösung, 25 Beutel à 20 ml HI 7073L Reinigungslösung für Proteine, 500 ml HI 7074L...
