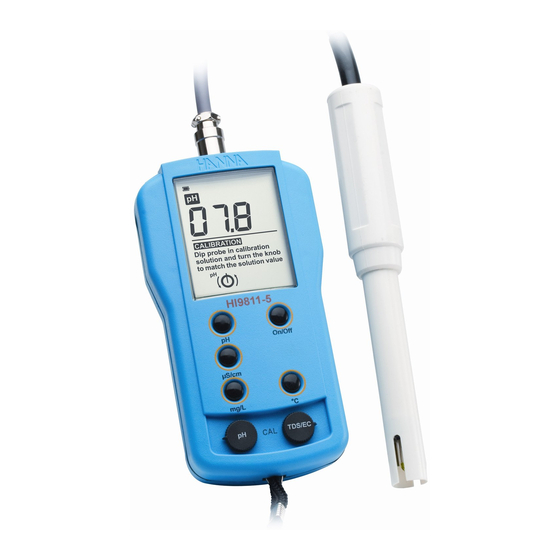

Hanna Instruments HI 9811-5 Bedienungsanleitung
Tragbares ph/ec/tds/c meter
Vorschau ausblenden
Andere Handbücher für HI 9811-5:
- Bedienungsanleitung (18 Seiten) ,
- Bedienungsanleitung (3 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Bedienungsanleitung
Bedienungsanleitung
Bedienungsanleitung
Bedienungsanleitung
Bedienungsanleitung
HI 9811-5
HI 9811-5
HI 9811-5
HI 9811-5
HI 9811-5
Tragbares
Tragbares
Tragbares
Tragbares
Tragbares
pH/EC/TDS/°C Meter
pH/EC/TDS/°C Meter
pH/EC/TDS/°C Meter
pH/EC/TDS/°C Meter
pH/EC/TDS/°C Meter
w w w . h a n n a i n s t . c o m
Version 1 Stand 11/2010
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hanna Instruments HI 9811-5
Inhaltszusammenfassung für Hanna Instruments HI 9811-5

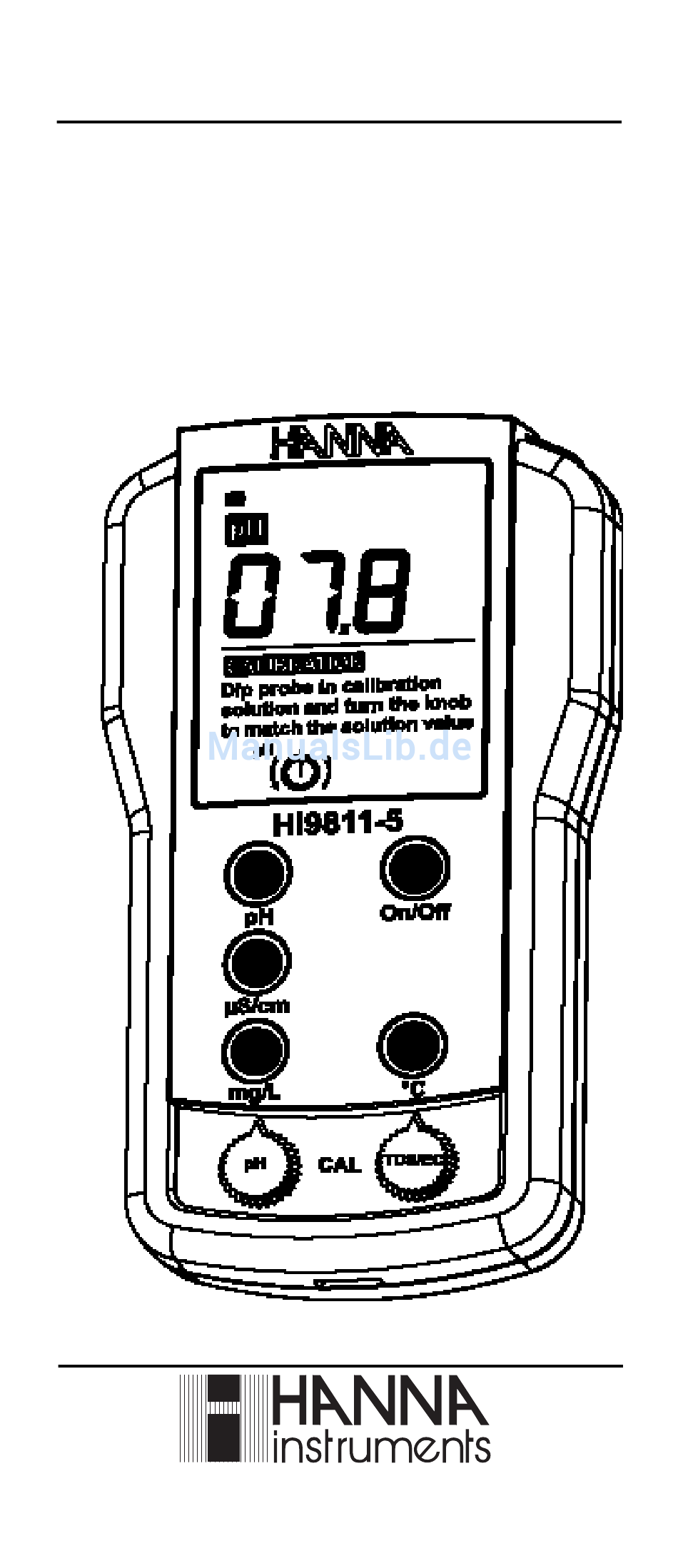

- Seite 1 Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung HI 9811-5 HI 9811-5 HI 9811-5 HI 9811-5 HI 9811-5 Tragbares Tragbares Tragbares Tragbares Tragbares pH/EC/TDS/°C Meter pH/EC/TDS/°C Meter pH/EC/TDS/°C Meter pH/EC/TDS/°C Meter pH/EC/TDS/°C Meter Version 1 Stand 11/2010 w w w . h a n n a i n s t . c o m...
-
Seite 2: Inhaltsverzeichnis
Fristen eine Reparatur oder ein Ersatz erforderlich werden, dann senden Sie bitte das Gerät, unter Beschreibung der Fehlfunktion und mit Nachweis des Einkaufsdatums, an Ihren Händler oder an unsere Niederlassung zurück: HANNA Instruments Deutschland GmbH Lazarus-Mannheimer-Straße 2-6 77694 Kehl am Rhein Tel.: 07851/9129-0 Bevor Sie diese Produkte benutzen, stellen Sie sicher, dass sie vollständig für die Umgebung geeignet sind, in der sie benutzt... -
Seite 3: Eingangsprüfung
Recht auf Modifikation unserer Geräte in Bezug auf Konstruktion und Design ohne Ankündigung vor. ALLGEMEINE BESCHREIBUNG HI 9811-5 ist ein sehr einfach zu bedienendes pH-/Leitfähigkeits (EC/ TDS/°C)-Multimessgerät. Das spritzwassergeschütze Gehäuse ermöglicht Messungen im Feldeinsatz. Zusätzlich lässt sich dieses Messgerät mit einer optional erhältlichen Gummiarmierung zusätzlich vor mechanischer... -
Seite 4: Funktionsbeschreibung
FUNKTIONSBESCHREIBUNG 1) 8-pin DIN Anschlusstecker für Messonde 2) Liquid Crystal Display 3) Wahltaste Messmodus pH-Wert 4) Wahltaste Messmodus Leitfähigkeit µS/cm (EC) 5) Wahltaste Messmodus Leitfähigkeit mg/l (TDS) 6) pH-Kalibriertrimmer Einpunkt 7) TDS/EC-Kalibriertrimmer Einpunkt 8) Wahltaste Messmodus Temperatur 9) AN /AUS-Taste... -
Seite 5: Technische Daten
TECHNISCHE DATEN Messbereich 0,0 bis 14,0 mg/l 0 bis 3000 µS/cm 0 bis 6000 °C 0,0 bis 70,0 Auflösung mg/l µS/cm °C Genauigkeit ±0,1 (@20°C/68°F) mg/l ±2% Messbereich. µS/cm ±2% Messbereich °C ±0,5 Umrechnungsfaktor 0,5 (EC/TDS) Typ. EMC ±0,1 Abweichung mg/l ±2% Messbereich µS/cm... -
Seite 6: Durchführung Einer Messung
DURCHFÜHRUNG EINER MESSUNG NBETRIEBNAHME • Legen Sie die 9 V Batterie in das Batteriefach ein (siehe Seite 11). Achten Sie bitte auf die Polarität. • Schließen Sie nun die pH-/Leifähigkeitssonde an die DIN-Buchse an der Geräteoberseite an. • Nehmen Sie nun die Schutzkappe von der Elektrode ab. •... -
Seite 7: Leitfähigkeitsmessung Mit Der Zu Messenenden Nächsten Flüssigkeit
• Tauchen Sie die Sonde in die Messlösung und warten Sie, bis sich ein thermische Gleichgewicht eingestellt hat (ca. 1 bis 2 Minuten). Verwenden Sie, falls möglich, Kunststoff-Becher um eventuelle EMV- Interferenzen zu vermeiden. • Stellen Sie durch leichtes Klopfen und Schütteln sicher dass keine Luftblasen in der Sonde (Elektrode) verbleiben. -
Seite 8: Ph-Kalibrierung
pH-KALIBRIERUNG Um höchste Genauigkeit zu gewährleisten empfehlen wir eine regelmäßige Kalibrierung. Auf jeden Fall muss das Messgerät kalibiert werden wenn: a) die Elektrode ausgetauscht worden ist, b) Messungen in aggressiven Medien durchgeführt worden sind, c) höchste Genauigkeit erforderlich ist, d) die letzte Kalibrierung einen Monat zurückliegt. Vorbereitung Vorbereitung Vorbereitung... -
Seite 9: Ph Werte Bei Verschiedenen Temperaturen
pH WERTE BEI VERSCHIEDENEN TEMPERATUREN Für die Berücksichtigung der Temperaturkompensation bei Durchführung der pH-Kalibrierung benutzen Sie nachfolgen Tabelle. TEMP pH VALUES °C °F 4,01 6.86 7,01 9.18 10,01 4,01 6.98 7.13 9.46 10.32 4,00 6.95 7.10 9.39 10.24 4,00 6.92 7,07 9.33 10.18... -
Seite 10: Ec/Tds-Kalibrierung
Der TDS-Wert einer wässrigen Lösung steht direkt im Verhältnis mit dem Leitfähigkeitswert dieser Lösung. Der Faktor zwischen diesen beiden Messgrößen hängt von der Lösung ab. HI 9811-5 arbeitet mit einem fixen Faktor von 0,5 (CaCO ), d. h. 1 µS/ cm = 0,5 mg/l oder 0,5 ppm. -
Seite 11: Batteriewechsel
Temperaturen eine Kompensation der Leitfähigkeitsmessung erforderlich. Die Messergebnisse werden auf 25 °C normiert. HI 9811-5 kompensiert automatisch mit Hilfe des integrierten Temperatursensors Temperaturdifferenzen und korrigiert das Messergebnis der Leitfähigkeits-TDS-Messung automatisch auf eine bei der Kalibrierung gewählte Refernttemperatur. -
Seite 12: Sondenreinigung Und Pflege
SONDENREINIGUNG UND PFLEGE Sollten beim Öffnen der Schutzkappe weisse Sollten beim Öffnen der Schutzkappe weisse Sollten beim Öffnen der Schutzkappe weisse Sollten beim Öffnen der Schutzkappe weisse Sollten beim Öffnen der Schutzkappe weisse Kristalle an der Elektrode haften so bedeutet Kristalle an der Elektrode haften so bedeutet Kristalle an der Elektrode haften so bedeutet Kristalle an der Elektrode haften so bedeutet... - Seite 13 ELEKTRODENALTERUNG ELEKTRODENALTERUNG ELEKTRODENALTERUNG ELEKTRODENALTERUNG ELEKTRODENALTERUNG Eine Elektrode ist nie in absolutem chemischen Gleichgewicht mit der zu messenden Flüssigkeit. Der Glassensor wird also langsam aber ständig angegriffen. Die Elektrodenalterung macht sich durch folgende Erschei- nungen bemerkbar: - eine immer länger werdende Ansprechzeit, - ein wachsender elektrischer Widerstand, - eine Veränderung der Steilheit, - eine «Verschiebung»...
- Seite 14 REINIGUNGSLÖSUNGEN REINIGUNGSLÖSUNGEN REINIGUNGSLÖSUNGEN REINIGUNGSLÖSUNGEN REINIGUNGSLÖSUNGEN HI 7073 (HCl + Pepsin) Reinigungslösung für Proteine Diese Lösung wird verwendet, wenn die Elektrode in proteinhaltigen Messmedien eingesetzt worden ist. - Elektrode ca. 15 Minuten in die Lösung geben, - mit destilliertem Wasser spülen, - bei nachfüllbaren Elektroden Elektrolyt wechseln, - ca.
-
Seite 15: Zubehör
ZUBEHÖR ERSATZSONDE UND ZUBEHÖR HI 1285-5 Kombisonde pH/EC/TDS mit integr. Temperatursensor, 8-pin DIN-Stecker und 1 m Sondenkabel. HI 710007 Gummischutzarmierung , blau HI 710008 Gummischutzarmierung, orange PH-PUFFERLÖSUNGEN HI 70004P pH 4,01 Pufferlösung, 25 Beutel à 20 ml HI 7004L pH 4,01 Pufferlösung, 500 ml Flasche HI 70007P pH 7,01 Pufferlösung, 25 Beutel à...
