Anschließen des PRO i
Schließen Sie das PRO i an die Bordspannung des Fahrzeugs (12 V/24 V) und an den LINK
740/710 in Ihrem Fahrzeug an. Die drei Kabel DAT, GND (Masse) und PWR+ (Versorgungs-
spannung) müssen stets angeschlossen sein.
Voraussetzungen
Für einen erfolgreichen Einbau des PRO i benötigen Sie ein LINK 740/710 mit der neuesten
Firmware und einem Webfleet ECO-Tarif oder höher.
Stellen Sie sicher, dass Sie die Sicherheitsanweisungen gelesen und den optimalen Platz
gefunden haben, um das PRO i zu installieren. Stellen Sie sicher, dass nach der Installation
weder das Gerät noch jegliche Kabel sicherheitsrelevante Funktionen stören oder Gefahren
verursachen können.
Verkabelung mit Bordspannung des Fahrzeugs und LINK 740/710
Wichtig: Halten Sie die nachfolgend beschriebene Reihenfolge beim Anschluss der Kabel
ein. Weitere Informationen zur Vermeidung von Fehlern oder Schäden während der Instal-
lation finden Sie im LINK 740/710-Installationshandbuch.
1.
Verbinden Sie das Massekabel (braun) mit der Masse (Klemme 31).
2. Verbinden Sie das PWR+-Kabel (rot) mit dem stromführenden Anschluss (Klemme 30).
Die Verbindung darf mit maximal 3 A abgesichert sein. Sichern Sie andernfalls das PWR
+-Kabel mit einer 2 A/flink-Sicherung.

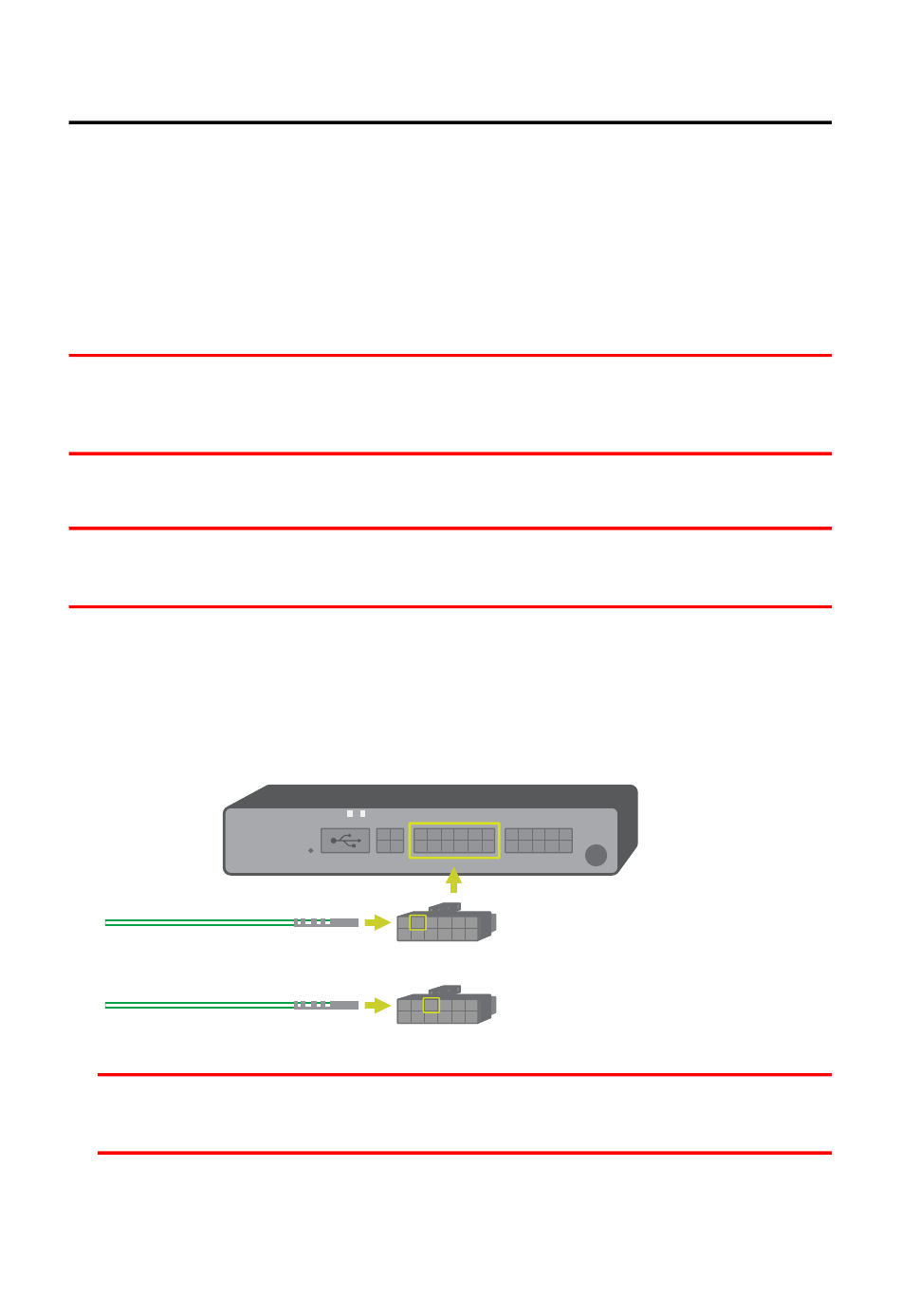

3. Stecken Sie den Molex-Crimpanschluss des DAT-Kabels (grün/weiß) in den I/O 2-An-
schluss (Pin 11 des LINK) oder I/O 3-Anschluss (Pin 10 des LINK) am 12-poligen Mo-
lex-Anschluss.
LINK
Möglichkeit 1
Möglichkeit 2
WICHTIG: Merken Sie sich, mit welchem Pin Sie das DAT-Kabel verbunden haben. Sie
benötigen diese Informationen für die Konfiguration in Webfleet bzw. in der LINK Tool-
kit-App.
4. Verbinden Sie den 12-poligen Molex-Stecker mit dem E/A-Kabelanschluss des LINK-Ge-
räts.
5. Tippen Sie auf das Display des PRO i, um zu überprüfen, ob die Stromversorgung rich-
tig angeschlossen wurde.
Wenn Sie das Hauptmenü sehen, war die Verkabelung erfolgreich.
IO2
I/O 2 (Pin 11)
IO3
I/O 3 (Pin 10)
10
