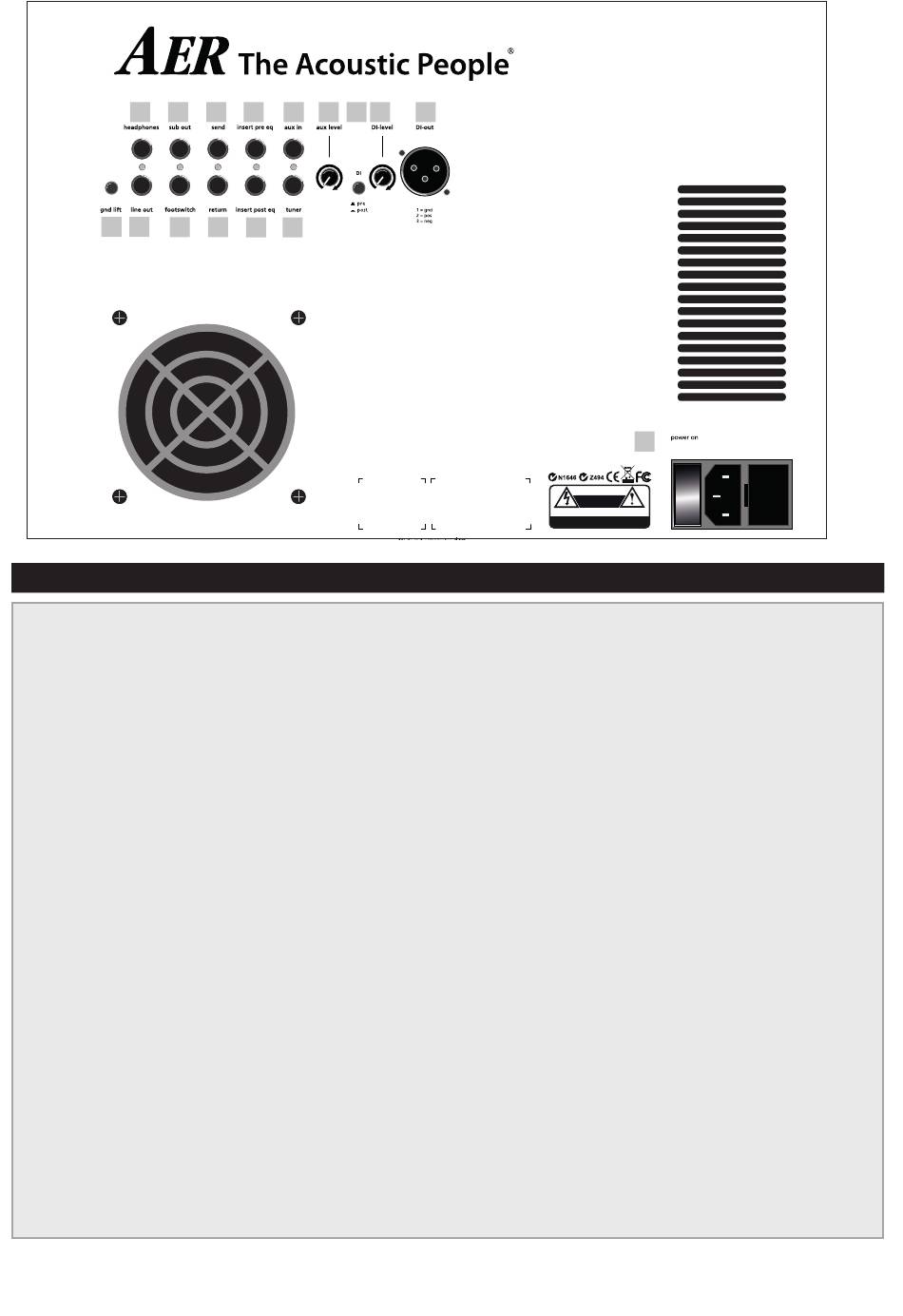

3.2 Rückseite
1)
gnd lift
Schalter für Signalmasse-Schutzleiter-Trennung
2)
headphones
Kopfhörerausgang. Der Lautsprecher des
Verstärkers wird bei Verwendung dieser
Buchse abgeschaltet.
3)
line out
Vorverstärkerausgang hinter master
und Klangregelung, mit Effekten
4)
sub out
Sub-Ausgang, 6,35 mm Mono-Klinkenbuchse
5)
footswitch
Anschlußbuchse für einen Doppelfußschalter
zum Ein- und Ausschalten des externen Effekts.
Klinkenbuchse, Belegung:
Tip= Schalter für den externen Effekt
(send/return)
6)
send
Ausgang für einen externen, parallelen
Effektweg (siehe 5.2) in Verbindung mit return
7)
return
Eingang des externen, parallelen Effektwegs.
Auch allein als Zusatzeingang verwendbar.
6
8
10
12 13 14
7
9
11
15
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AT T E N T I O N
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
8)
insert pre eq
Einschleifweg vor dem Equalizer
9)
insert post eq
Einschleifweg nach dem Equalizer
10) aux in
Stereo-Eingang für zusätzliche Signalquellen
11) tuner
Ausgang, vor master, für ein Stimmgerät
12)
aux level
Aux-Signalpegel-Regler
13) DI pre/post
Hochtonanteil-Regler
15) DI level
DI-Out Signalpegel-Regler
16) DI-out
DI-Out
18) power on
Netzschalter (ein/aus), kombiniert mit
Gerätestecker (Typ IEC C14) und
Fach für Netzsicherung
(siehe techn. Daten).
16
5
