de Montageanleitung
Phase- und Neutral- ("Null-") Leiter in der Anschluss-
1.
dose identifizieren.
Bei Falschanschluss kann das Gerät beschädigt
werden.
Nach Anschlussbild anschließen.
2.
Spannung siehe Typenschild.
Die Adern der Netzanschlussleitung entsprechend
3.
der Farbcodierung anschließen:
grün-gelb = Schutzleiter
‒
blau = Neutral- ("Null-") Leiter
‒
braun = Phase (Außenleiter)
‒

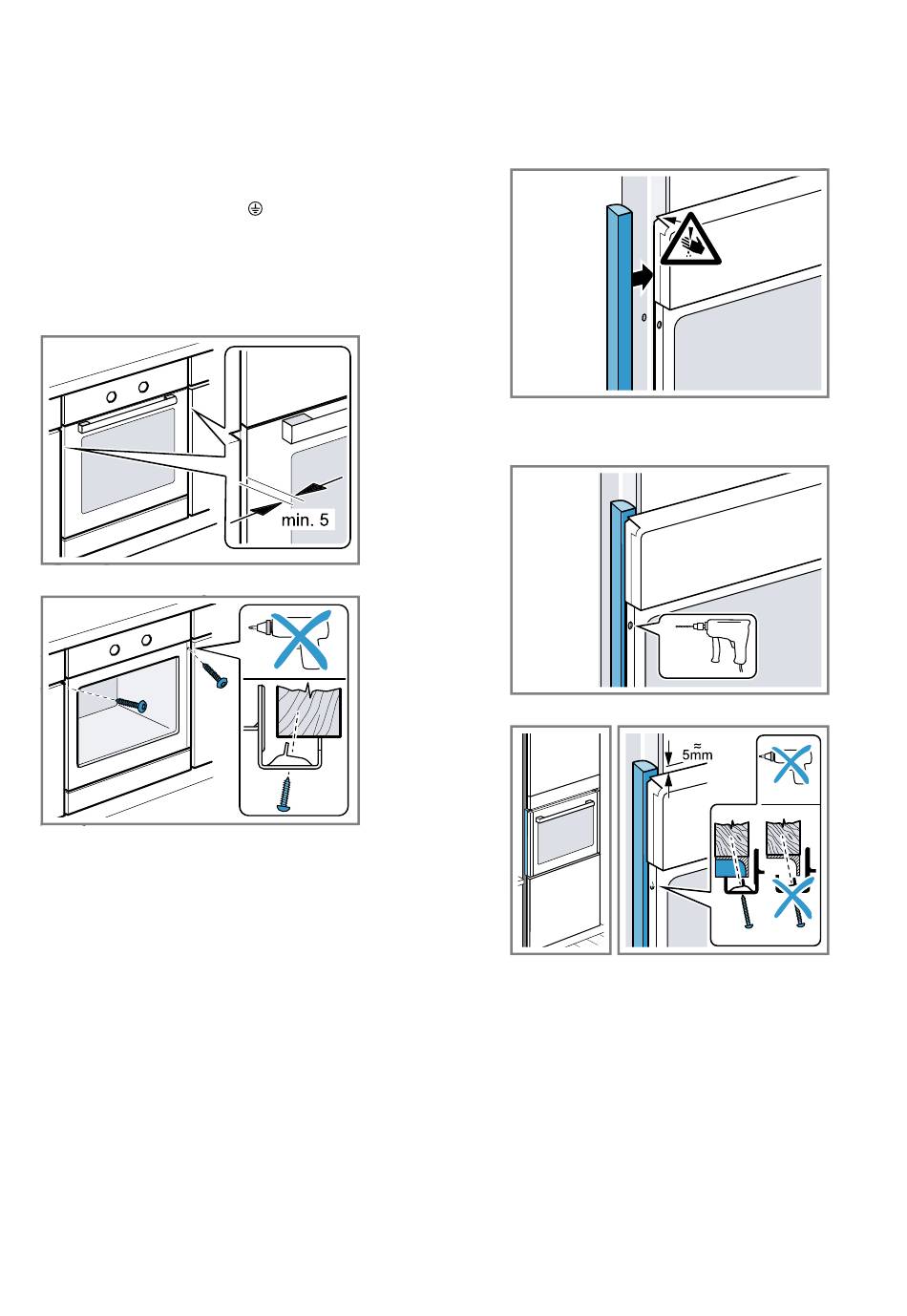

22.8 Gerät einbauen
Das Gerät ganz einschieben und mittig ausrichten.
1.
Das Gerät festschrauben.
2.
Hinweis: Der Spalt zwischen Arbeitsplatte und Gerät
darf nicht durch zusätzliche Leisten verschlossen wer-
den.
An den Seitenwänden des Umbauschrankes dürfen
keine Wärmeschutzleisten angebracht werden.
34
22.9 Gerät einbauen bei grifflosen Küchen
mit senkrechter Griffleiste
Beidseitig ein geeignetes Füllstück anbringen, um
1.
mögliche scharfe Kanten abzudecken und eine si-
chere Montage zu gewährleisten.
Das Füllstück am Möbel befestigen.
2.
3.
Das Füllstück und das Möbel vorbohren, um eine
Schraubverbindung herzustellen.
Das Gerät mit adäquater Schraube befestigen.
4.
22.10 Gerät ausbauen
Das Gerät spannungslos machen.
1.
Die Befestigungsschrauben lösen.
2.
Das Gerät leicht anheben und ganz herausziehen.
3.
