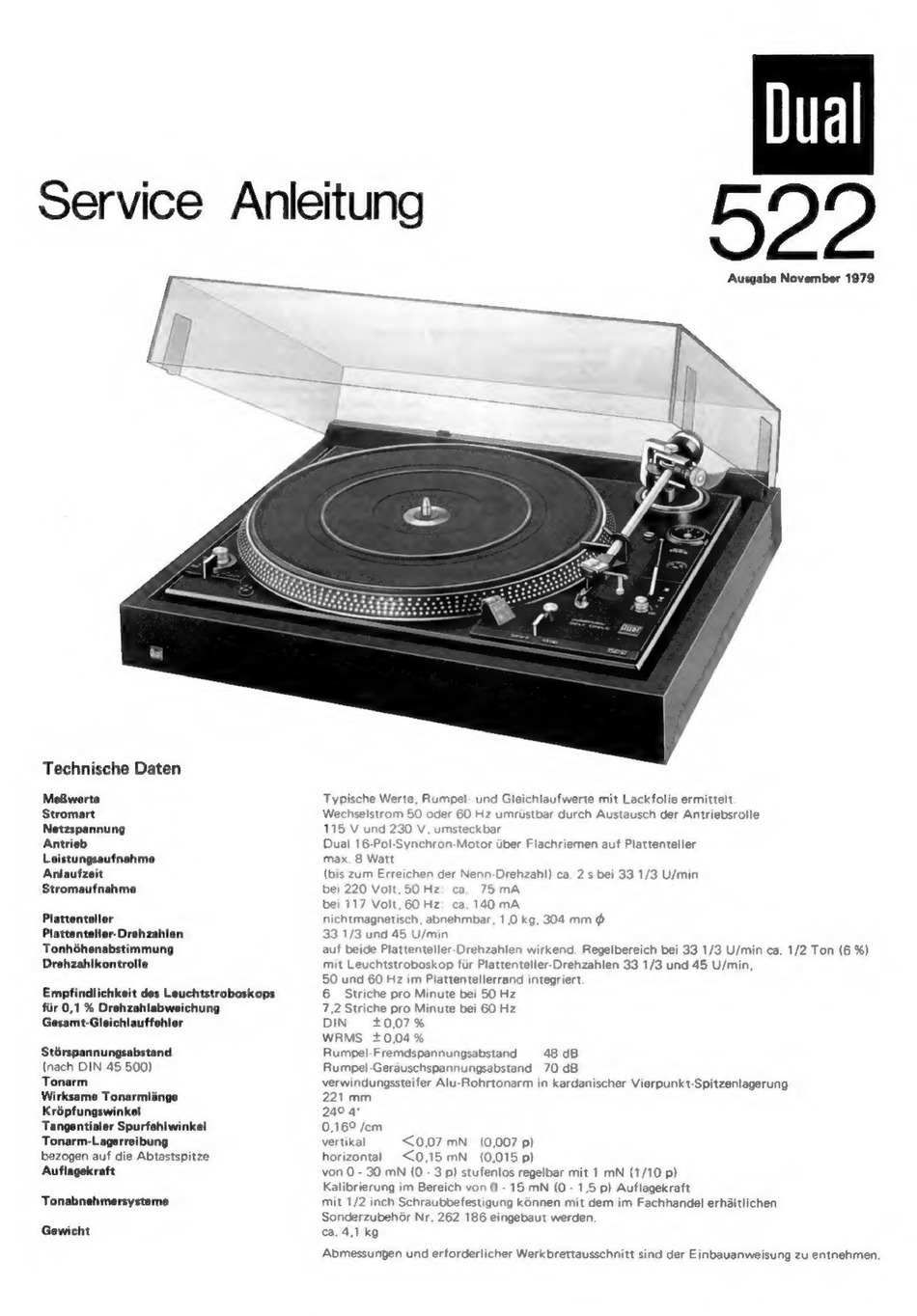

Dual 522 Serviceanleitung

Service Anleitung
Technische Daten
MeBwerte
Stromart
Netzspannung
Antrieb
Leistungsaufnahme
Anlaufzeit
Stromaufnahme
Plattenteller
Plattenteller-Drehzahlen
Tonhdhenabstimmung
Drehzahikontrolle
Empfindlichkeit des Leuchtstroboskops
fiir 0,1 % Drehzahlabweichung
Gesamt-Gleichlauffehler
Stérspannungsabstand
(nach DIN 45 500)
Tonarm
Wirksame Tonarmlange
Krépfungswinkel
Tangentialer Spurfehlwinkel
Tonarm-Lagerreibung
bezogen auf die Abtastspitze
Auflagekraft
Tonabnehmersysteme
Gewicht
022
Ausgabe November 1979
Typische Werte, Rumpel- und Gleichlaufwerte mit Lackfolie ermittelt
Wechselstrom 50 oder 60 Hz umristbar durch Austausch der Antriebsrolle
115 V und 230 V, umsteckbar
Dual 16-Pol-Synchron-Motor iiber Flachriemen auf Plattenteller
max. 8 Watt
(bis zum Erreichen der Nenn-Drehzahl) ca. 2 s bei 33 1/3 U/min
bei 220 Volt, 50 Hz: ca. 75 mA
bei 117 Voit, 60 Hz: ca. 140 mA
nichtmagnetisch, abnehmbar, 1,0 kg, 304 mm @
33 1/3 und 45 U/min
50 und 60 Hz im Plattentellerrand integriert
6 Striche pro Minute bei 50 Hz
7,2 Striche pro Minute bei 60 Hz
DIN +0.07%
WRMS +0,04 %
240 4°
0,169 /em
vertikal <0,07 mN_ (0,007 p)
von 0 - 30 mN (0 - 3p) stufenlos regelbar mit 1 mN (1/10 p)
Kalibrierung im Bereich von 0 - 15 mN (0 - 1,5 p) Auflagekraft
ca. 4,1 kg
