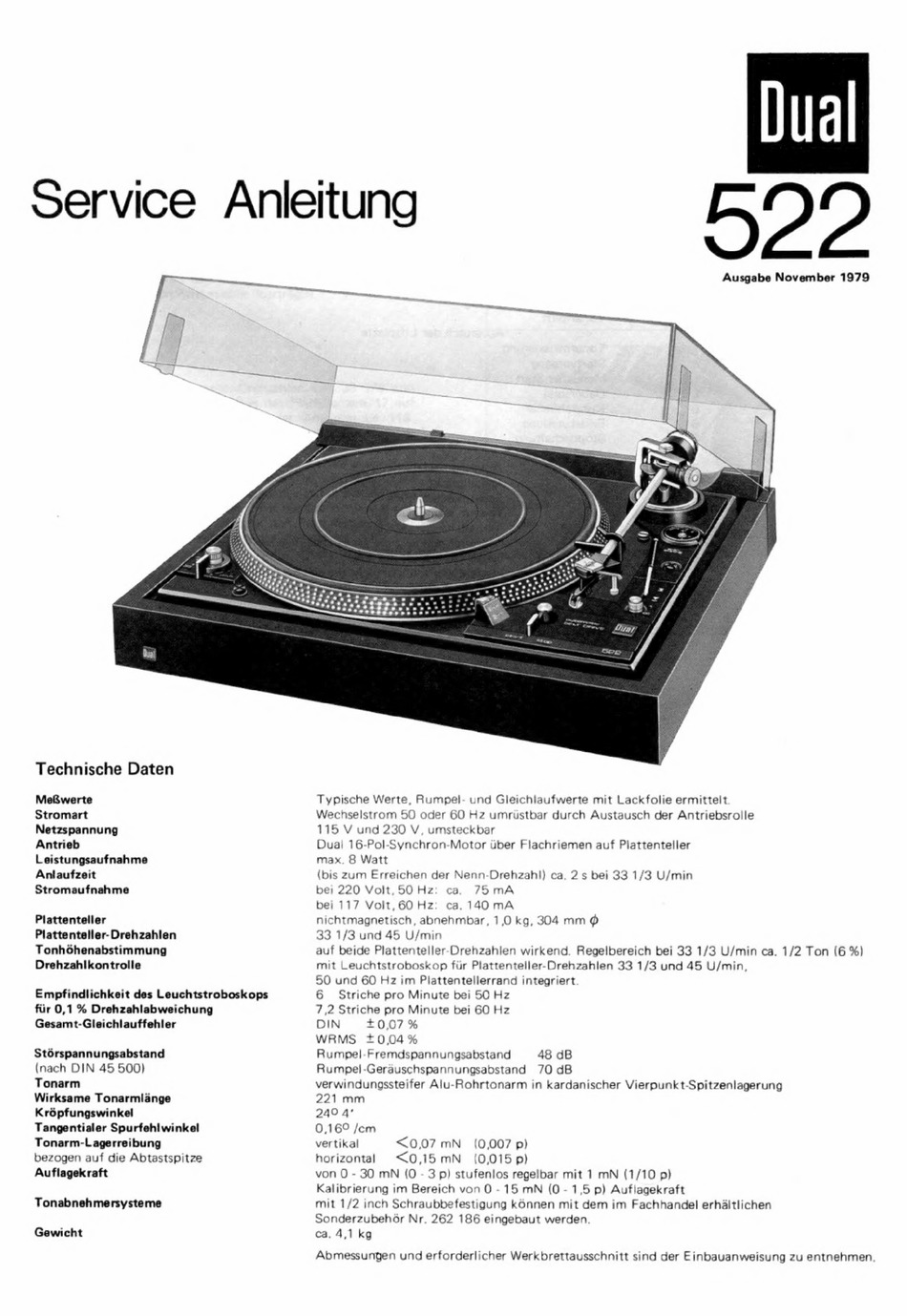

Dual 522 Serviceanleitung

service Anleitung
Technische Daten
MeGwerte
Stromart
Netzspannung
Antrieb
Leistungsaufnahme
Anlaufzeit
Stromaufnahme
Plattenteller
Plattenteller-Drehzahlen
Tonhohenabstimmung
Drehzahlkontrolle
Empfindlichkeit des Leuchtstroboskops
fiir 0,1 % Drehzahlabweichung
Gesamt-Gleichlauffehler
Storspannungsabstand
(nach DIN 45 500)
Tonarm
Wirksame Tonarmlange
Kropfungswinkel
Tangentialer Spurfehl winkel
Tonarm-Lagerreibung
bezogen auf die Abtastspitze
Auflagekraft
Tonabnehmersysteme
Gewicht
022
Ausgabe November 1979
—
—= ee,
Typische Werte, Rumpel- und Gleichlaufwerte mit Lackfolie ermittelt.
Wechselstrom 50 oder 60 Hz umrustbar durch Austausch der Antriebsrolle
115 V und 230 V, umsteckbar
Dual 16-Pol-Synchron-Motor uber Flachriemen auf Plattenteller
max. 8 Watt
(bis zum Erreichen der Nenn-Drehzahl) ca. 25 bei 33 1/3 U/min
bei 220 Volt,50 Hz: ca. 75mMA
bei 117 Volt, 60 Hz: ca. 140 mA
nichtmagnetisch, abnehmbar, 1,0 kg, 304 mm @
33 1/3 und 45 U/min
auf beide Plattenteller-Drehzahlen wirkend. Regelbereich bei 33 1/3 U/min ca. 1/2 Ton (6 %)
mit Leuchtstroboskop fur Plattenteller-Drehzahlen 33 1/3 und 45 U/min,
50 und 60 Hz im Plattentellerrand integriert
6 Striche pro Minute bei 50 Hz
7,2 Striche pro Minute bei 60 Hz
DIN +007 %
WRMS +004 %
Rumpel-Fremdspannungsabstand 48 dB
Rumpel-Gerauschspannungsabstand 70 dB
verwindungssteifer Alu-Rohrtonarm in kardanischer Vierpunkt-Spitzenlagerung
221 mm
240 4'
0,169 /cm
vertikal <0,07 mN_ (0,007 p)
horizontal <0,15mN (0,015 p)
von 0 - 30 mN (0 - 3p) stufenlos regelbar mit 1 mN (1/10 p)
Kalibrierung im Bereich von 0 - 15 mN (0- 1,5 p) Auflagekraft
mit 1/2 inch Schraubbefestigung kOnnen mit dem im Fachhandel erhaltlichen
Sonderzubehor Nr. 262 186 eingebaut werden.
ca. 4,1 kg
Abmessungen und erforderlicher Werkbrettausschnitt sind der Einbauanweisung zu entnehmen.
