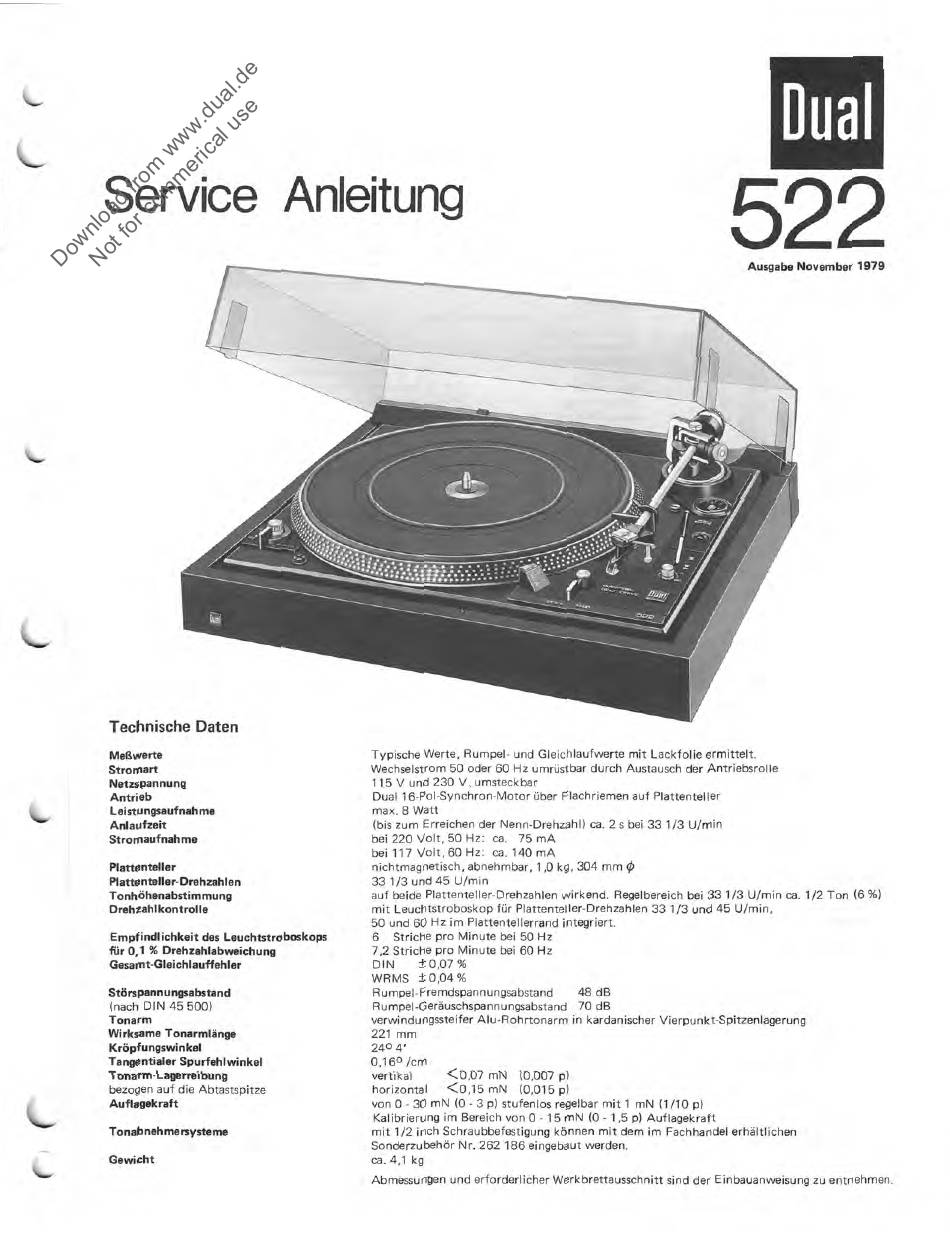

Dual 522 Serviceanleitung

Service Anleitung
Technische Daten
Meßwerte
Stromart
Netzspannung
Antrieb
Leistungsaufnahme
Anlaufzeit
Stromaufnahme
Plattenteller
Plattenteller-Drehzahlen
Tonhöhenabstimmung
Drehzahlkontrolle
Empfindlichkeit des Leuchtstroboskops
für 0,1 % Drehzahlabweichung
Gesamt-Gleichlauffehler
Störspannungsabstand
(nach DIN 45 500)
Tonarm
Wirksame Tonarmlänge
Kröpfungswinkel
Tangentialer Spurfehlwinkel
Tonarm-Lagerreibung
bezogen auf die Abtastspitze
Auflagekraft
Tonabnehmersysteme
Gewicht
Dual
522
Ausgabe November 1979
Typische Werte, Rumpel- und Gleichlaufwerte mit Lackfolie ermittelt.
Wechselstrom 50 oder 60 Hz umrüstbar durch Austausch der Antriebsrolle
115V und 230V, umsteckbar
Dual 16-Pol-Synchron-Motor über Flachriemen auf Plattenteller
max. 8 Watt
(bis zum Erreichen der Nenn-Drehzahl) ca. 2 s bei 33 1/3 U/min
bei 220 Volt, 50 Hz: ca. 75 mA
bei 117 Volt, 60 Hz: ca. 140 mA
nichtmagnetisch, abnehmbar, 1,0 kg, 304 mm 0
33 1/3 und 45 U/min
auf beide Plattenteller-Drehzahlen wirkend. Regelbereich bei 33 1/3 U/min ca. 1/2 Ton (6%)
mit Leuchtstroboskop für Plattenteller-Drehzahlen 331/3 und 45 U/min,
50 und 60 Hz im Plattentellerrand integriert.
6
Striche pro Minute bei 50 Hz
7,2 Striche pro Minute bei 60 Hz
DIN ± 0,07 %
WRMS ± 0,04 %
Rumpel-Fremdspannungsabstand 48 dB
Rumpel-Geräuschspannungsabstand 70 dB
verwindungssteifer Alu-Rohrtonarm in kardanischer Vierpunkt-Spitzenlagerung
221 mm
240 4'
0,16° /cm
vertikal <0,07 mN (0,007 p)
horizontal
<0,15 mN (0,015 P)
von 0-30 mN (0 - 3 p) stufenlos regelbar mit 1 mN (1/10 P)
Kalibrierung im Bereich von 0 - 15 mN (0 - 1,5 p) Auflagekraft
mit 1/2 inch Schraubbefestigung können mit dem im Fachhandel erhältlichen
Sonderzubehör Nr. 262 186 eingebaut werden.
ca. 4,1 kg
Abmessungen und erforderlicher Werkbrettausschnitt sind der Einbauanweisung zu entnehmen.
