Dual 522 Serviceanleitung Seite 2

Inhalt
Seite
ROVWVMDMMMOVVVVODAOOTHAAAAASS dS HeH0WWO
Technische Daten
Motor und Antrieb
Drehzahlumschaltung
Plattentetler
Flachriemen
Austausch der Antriebsrolle
Stroboskop
Tonhéhenabstimmung
Tonarm und Tonarmiagerung
Ausbau des Tonarmes kpl. mit Tonarmlagerung
Austausch des Tonarmes oder des Federhauses
Einstellen der Tonarmiager
Einbau eines 1/2 Zoll-Tonabnehmers
Antiskating-Einrichtung
Tonarmiift
Austausch der Liftplatte
Tonarmsteuerung
Startvorgang
Manueller Start
Dauerspiel
KurzschlieBer
Endabstellung
Stoppschaltung
Justagepunkte
Tonarmaufsetzpunkt
Abstellpunkt
Tonarmabhebehdhe
Tonarm setzt nicht auf
Akustische Riickkopplung
Nenndrehzahl liegt am Rande des Regelbereiches
Piattenteller lauft nicht an
Plattenteller erreicht nicht die erforderliche Drehzahl
—1 Ersatzteile mit Explosionsdarstellungen
1 Schmieranweisung

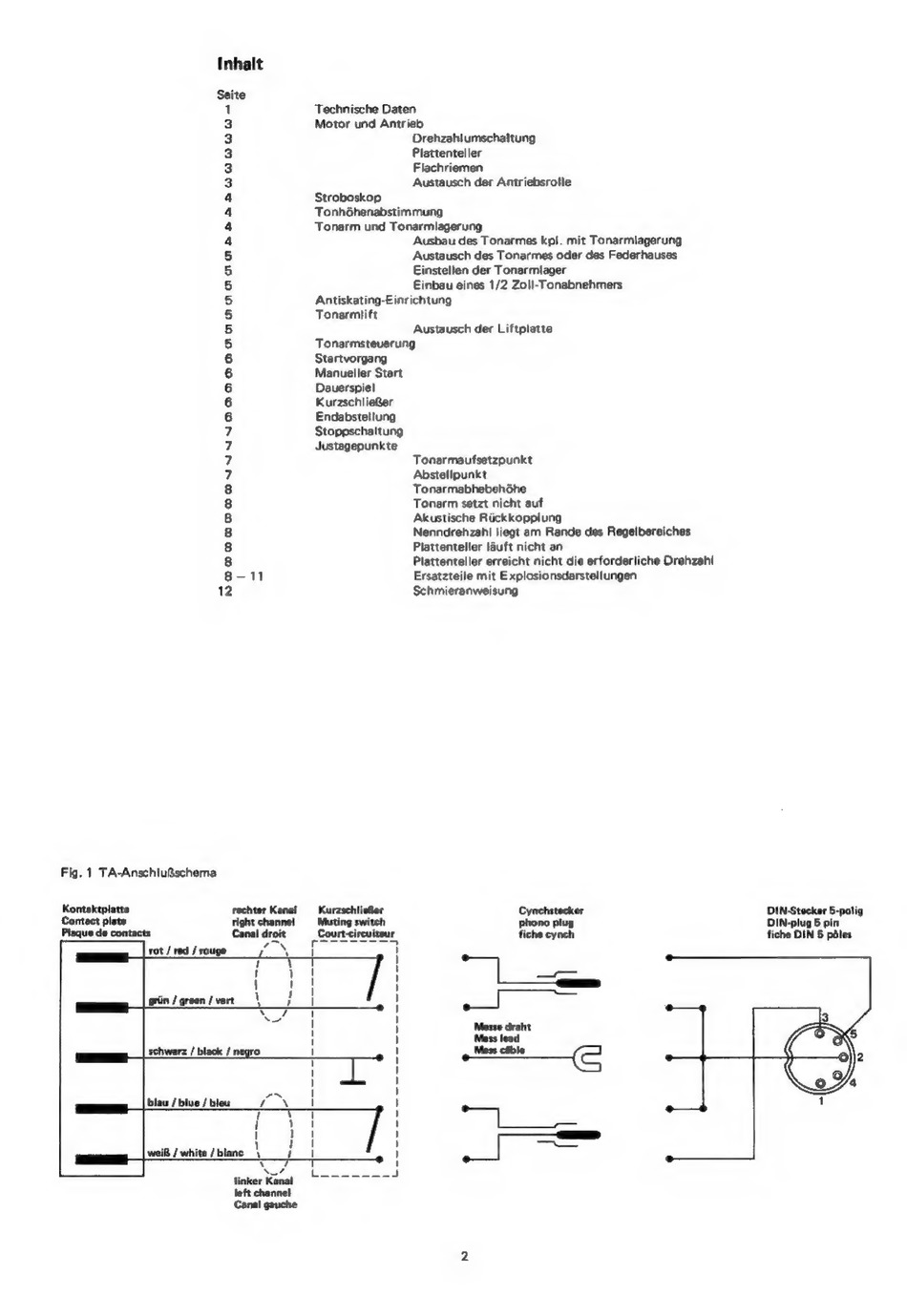

Fig. 1 TA-Anschiu@schema
Kontaktplatte
rechter Kanal KurzschlieBer
Cynchstecker
DIN-Stecker 5-polig
Contact plate
right channel Muting switch
phono plug DIN-plug 5 pin
Plaque de contacts Canal droit —_Court-circuiteur
fiche eynch fiche DIN 5 poles
aN BH
rot /red/rouge
Canal gauche
