Kapitel 1
Überblick
16
Die Terminals sind mit Graustufen- oder Farb-LED-Anzeigen mit diesen
Eingabeoptionen ausgestattet.
Tabelle 5 – Optionen für Bedienereingaben
Klemme
Anzeigetyp
Keypad Touchscreen Keypad und
400
Graustufen
LED-Farbe
600
Graustufen
LED-Farbe

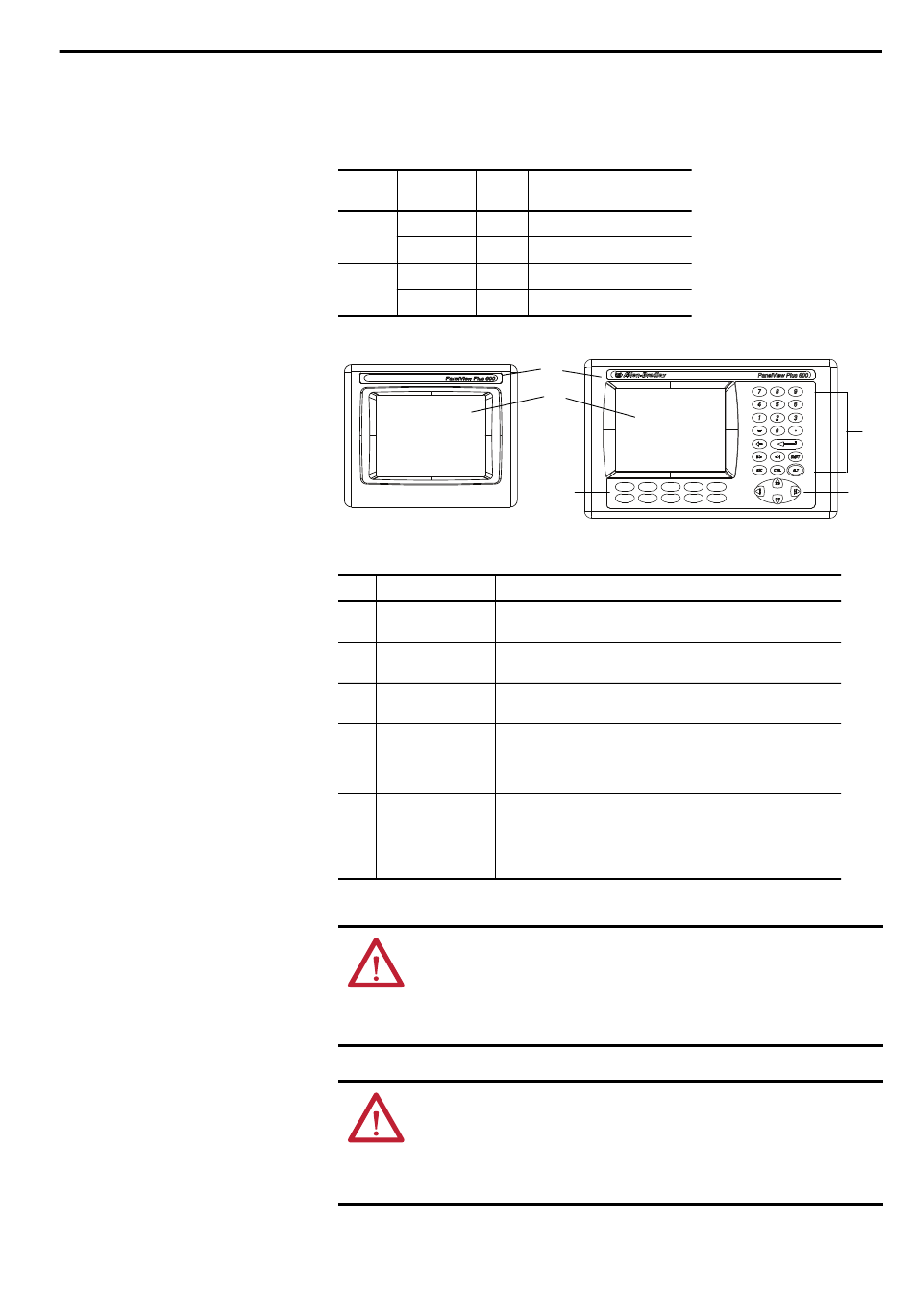

Tabelle 6 – Anzeige und Bedienereingaben – Leistungsmerkmale
Nr.
Leistungsmerkmal
1
Produktaufkleber
2
Anzeige/Touchscreen
3
Numerisches Tastenfeld 0–9, Rücktaste, Eingabetaste, Tab-Taste links und rechts, Umschalttaste,
4
Navigationstasten
5
Funktionstasten
400
600
ACHTUNG: Das Keypad kann mit einem Finger oder behandschuhten Finger
bedient werden. Der Touchscreen kann mit einem Finger, einem behandschuhten
Finger oder einem Kunststoffeingabestift mit einem Spitzenradius von mindestens
1,3 mm bedient werden. Wenn Sie einen anderen Gegenstand oder ein Werkzeug
verwenden, kann das Keypad oder der Touchscreen beschädigt werden.
ACHTUNG: Führen Sie niemals mehrere Vorgänge gleichzeitig aus. Andernfalls
kann es zu einer unbeabsichtigten Betätigung kommen:
• Berühren Sie jeweils nur ein Bedienelement auf dem Bildschirm mit einem
Finger.
• Drücken Sie jeweils nur eine Taste am Terminal.
Rockwell Automation-Publikation 2711P-UM006D-DE-P – März 2015
Touchscreen
•
•
•
•
•
•
•
•
•
1
2
F1
F2
F3
5
F6
F7
F8
Beschreibung
Der Produktaufkleber kann durch einen kundenspezifischen Aufkleber
ersetzt werden.
Farb- oder Graustufenanzeige mit einem oder ohne einen resistiven
Vierleiter-Touchscreen (je nach Bestellnummer)
Esc-Taste, Strg-Taste, Alt-Taste
Verwenden Sie zum Navigieren die Pfeiltasten. Mit Alt+Pfeiltaste werden
folgende Funktionen initiiert:
• Alt+Linkspfeil (Pos), Alt+Rechtspfeil (Ende)
• Alt+Aufwärtspfeil (Bild auf), Alt+Abwärtspfeil (Bild ab)
Diese Taste können in der Anwendung zum Ausführen von Funktionen
konfiguriert werden können. F1 kann z. B. für den Wechsel zu einem
anderen Bildschirm konfiguriert werden.
• F1...F8
• F1...F10
F4
F5
4
F9
F10
3
