Kapitel 5
Installieren und Austauschen von Komponenten
144
700- bis 1500-Terminals

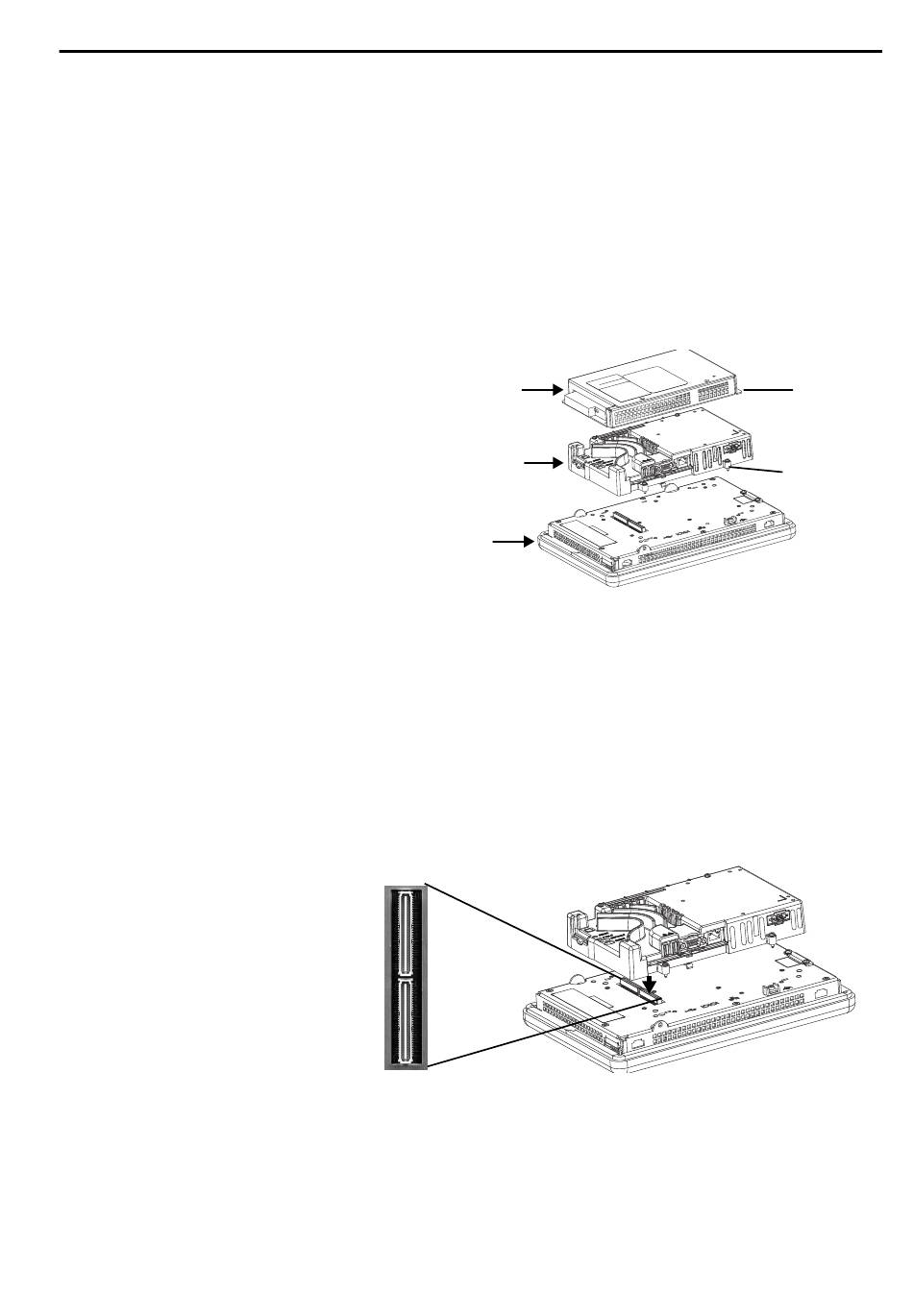

Gehen Sie wie folgt vor, um die Batterie auszutauschen.
1. Unterbrechen Sie die Spannungsversorgung des Terminals.
2. Legen Sie das Terminal mit der Anzeigeseite nach unten auf eine flache,
stabile Oberfläche.
3. Trennen Sie das Kommunikationsmodul vom Logikmodul, falls diese
miteinander verbunden sind, indem Sie die vier Schrauben entfernen.
4. Lösen Sie die vier unverlierbaren Schrauben, mit denen das Logikmodul
an der Anzeige befestigt ist.
Kommunikationsmodul
Logikmodul
Anzeigemodul
5. Heben Sie das Logikmodul vorsichtig vom Terminal ab und drehen Sie es
um, um Zugriff auf die Leiterplatte zu erhalten.
6. Suchen Sie die Batterie auf der Leiterplatte.
7. Entfernen Sie die Batterie, indem Sie diese an der Seite hochheben.
Die Batterie kann bis zu 15 Sekunden entnommen sein, ohne dass Uhr-
und Kalenderdaten verloren gehen.
8. Setzen Sie die neue Batterie ein.
9. Bringen Sie das Logikmodul wieder an, indem Sie die beiden Anschlüsse
an der Unterseite des Logikmoduls an den Anschlüssen auf der Rückseite
des Anzeigemoduls ausrichten.
10. Drücken Sie das Logikmodul nach unten, bis es fest sitzt.
11. Ziehen Sie die vier unverlierbaren Schrauben, mit denen das Logikmodul
befestigt wird, wieder mit einem Anzugsmoment von 0,58 Nm fest.
12. Bringen Sie das Kommunikationsmodul bei Bedarf wieder an und ziehen
Sie die vier Schrauben mit einem Drehmoment von 0,58 Nm fest.
Rockwell Automation-Publikation 2711P-UM006D-DE-P – März 2015
