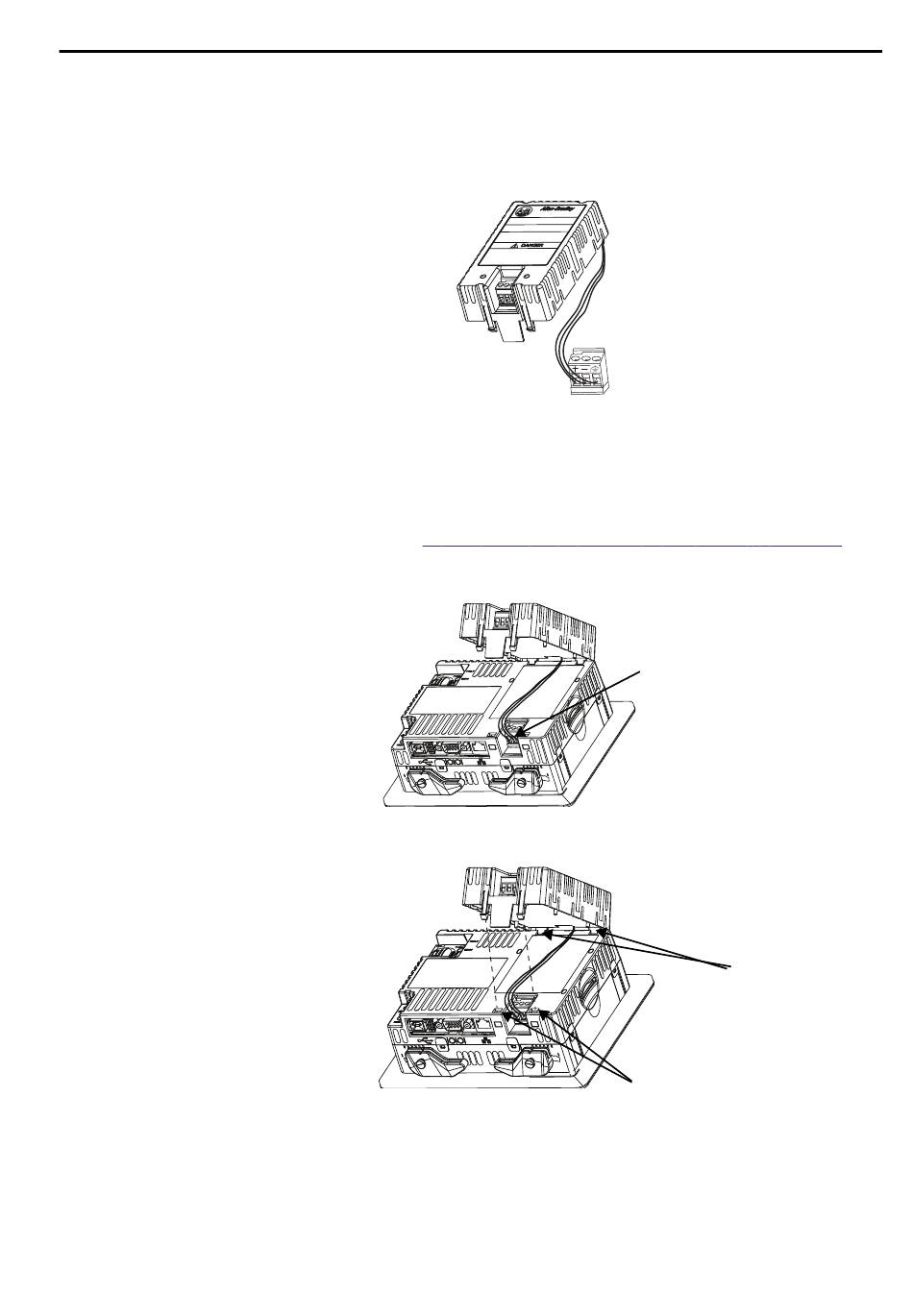

Installieren des AC-Netzteils
Das AC-Netzteilmodul für die 400- und 600-Terminals, Bestellnummer 2711P-
6RSA, wird an der Rückseite eines mit Gleichstrom betriebenen Terminals
angebracht, um das Gleichstrom- in ein Wechselstrom-Terminal umzuwandeln.
Sie können das Netzteil austauschen, während das Terminal im Schaltschrank
installiert ist. Es sind keine speziellen Werkzeuge erforderlich.
Gehen Sie wie folgt vor, um das AC-Netzteil anzuschließen und zu verdrahten.
1. Unterbrechen Sie die Spannungsversorgung des Terminals
2. Entfernen Sie die gegenwärtig im Terminal installierte DC-Netzklemmen-
leiste.
Siehe
Entfernen und Installieren der Netzklemmenleiste auf Seite
3. Schließen Sie die am AC-Netzteilmodul angeschlossene DC-
Netzklemmenleiste an das Terminal an.
4. Setzen Sie die beiden kurzen Laschen am AC-Netzteil in die Schlitze an
der Rückseite des Terminals ein.
5. Schieben Sie das Netzteil nach unten, bis die beiden langen Laschen in
die Schlitze an der gegenüberliegenden Seite des Terminals einrasten.
Stellen Sie sicher, dass das Netzteil sicher befestigt ist und die
Versorgungskabel nicht zwischen dem Netzteil und dem Terminal
eingeklemmt sind.
