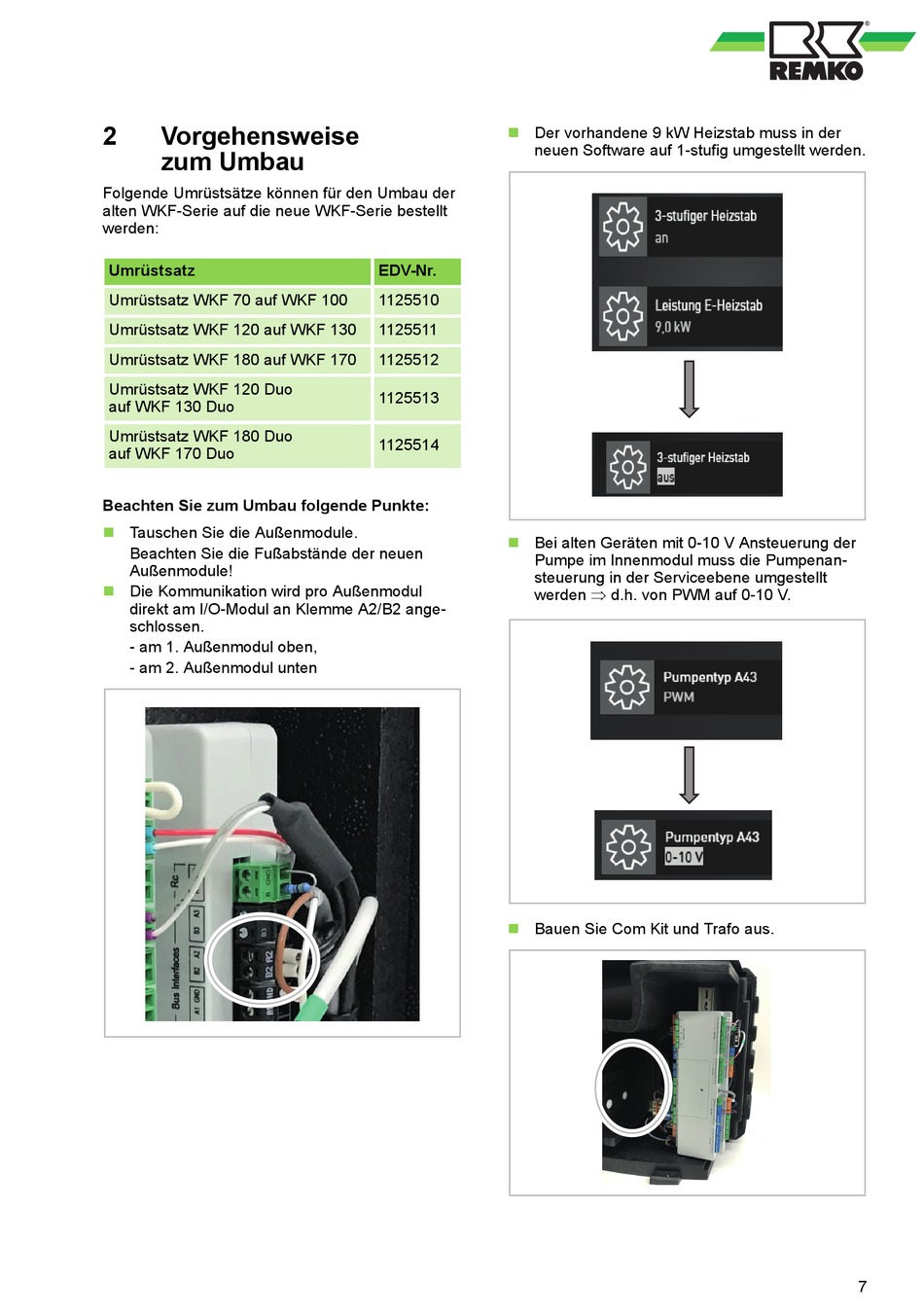

REMKO WKF Serie Umbauanleitung Seite 7

2 Vorgehensweise
zum Umbau
Folgende Umrüstsätze können für den Umbau der
alten WKF-Serie auf die neue WKF-Serie bestellt
werden:
Umrüstsatz
Umrüstsatz WKF 70 auf WKF 100
Umrüstsatz WKF 120 auf WKF 130
Umrüstsatz WKF 180 auf WKF 170
Umrüstsatz WKF 120 Duo
auf WKF 130 Duo
Umrüstsatz WKF 180 Duo
auf WKF 170 Duo
Beachten Sie zum Umbau folgende Punkte:
n Tauschen Sie die Außenmodule.
Beachten Sie die Fußabstände der neuen
Außenmodule!
n Die Kommunikation wird pro Außenmodul
direkt am I/O-Modul an Klemme A2/B2 ange-
schlossen.
- am 1. Außenmodul oben,
- am 2. Außenmodul unten
n Der vorhandene 9 kW Heizstab muss in der
neuen Software auf 1-stufig umgestellt werden.
EDV-Nr.
1125510
1125511
1125512
1125513
1125514
Bei alten Geräten mit 0-10 V Ansteuerung der
n
Pumpe im Innenmodul muss die Pumpenan-
steuerung in der Serviceebene umgestellt
werden Þ d.h. von PWM auf 0-10 V.
n Bauen Sie Com Kit und Trafo aus.
7
