REMKO WKF 80 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für WKF 80:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Elektrischer Anschluss

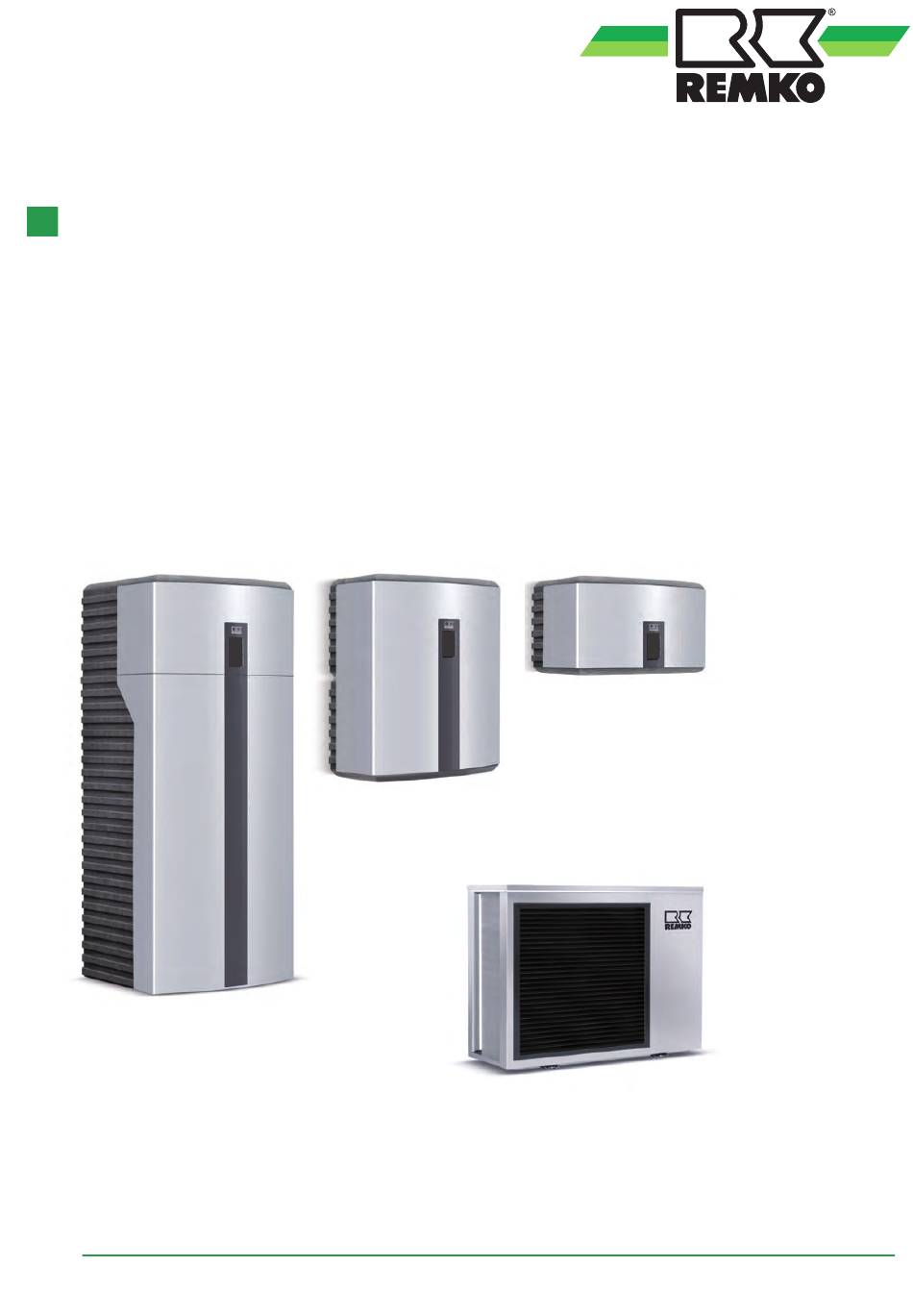

REMKO Serie WKF
Smart Wärmepumpen
System Luft/Wasser zum Heizen und Kühlen
WKF 80, WKF 100, WKF 130, WKF 170
WKF-compact 80, WKF-compact 100, WKF-compact 130, WKF-compact 170
WKF 130 Duo, WKF 170 Duo
Anleitung für den Fachmann
0280-2021-04 Version 1, de_DE
Vor Beginn aller Arbeiten Anleitung lesen!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für REMKO WKF 80

Inhaltszusammenfassung für REMKO WKF 80

  • Seite 1 Elektrischer Anschluss REMKO Serie WKF Smart Wärmepumpen System Luft/Wasser zum Heizen und Kühlen WKF 80, WKF 100, WKF 130, WKF 170 WKF-compact 80, WKF-compact 100, WKF-compact 130, WKF-compact 170 WKF 130 Duo, WKF 170 Duo Anleitung für den Fachmann 0280-2021-04 Version 1, de_DE...
  • Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler Kältemittel keine Haftung! Originaldokument...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................5 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 5 1.8 Eigenmächtiger Umbau und Veränderungen..................

  • Seite 4: Sicherheits- Und Anwenderhinweise

    REMKO Serie WKF Sicherheits- und 1.2 Kennzeichnung von Hinweisen Anwenderhinweise Dieser Abschnitt gibt einen Überblick über alle wichtigen Sicherheitsaspekte für einen optimalen 1.1 Allgemeine Sicherheitshinweise Personenschutz sowie für den sicheren und stö- rungsfreien Betrieb. Die in dieser Anleitung aufge- Lesen Sie vor der ersten Inbetriebnahme des führten Handlungsanweisungen und Sicherheits-...

  • Seite 5: Personalqualifikation

    Die Aufstellung, Installation und Wartungen der Geräte und Komponenten darf nur durch Fach- HINWEIS! personal erfolgen. Diese Kombination aus Symbol und Signalwort Ein vorhandener Berührungsschutz (Gitter) für weist auf eine möglicherweise gefährliche Situ- sich bewegende Teile darf bei einem sich im ation hin, die zu Sach- und Umweltschäden Betrieb befindlichen Gerät nicht entfernt führen kann, wenn sie nicht gemieden wird.

  • Seite 6: Eigenmächtiger Umbau Und Veränderungen

    Abnehmer im zeitlichen Zusammenhang mit Ver- kauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt hat. Die Gewährleistungsbedingungen sind in den „Allgemeinen Geschäfts- und Lieferbedingungen“ aufgeführt. Darüber hinaus können nur zwischen den Vertragspartnern Sondervereinbarungen getroffen werden.

  • Seite 7: Elektrischer Anschluss Wkf/Wkf-Compact 80 Bis 170

    Netzzuleitung Innenmodul = 230V/1~/50Hz Innenbereich 10A (z.B. 3x1,5 mm C1: Innenmodul WKF-compact 80 Netzzuleitung elektrische Zusatzheizung C2: Innenmodul WKF 80 6 kW (z.B. 5x2,5 mm D1: Außenmodul WKF-compact 80 Netzzuleitung elektrische Zusatzheizung 6 kW D2: Außenmodul WKF 80 (optional), (z.B. 5x2,5 mm Gemeinsamer Rücklauf (DN 25)

  • Seite 8: Systemaufbau Wkf/Wkf-Compact 100/130

    REMKO Serie WKF 2.2 Systemaufbau WKF/WKF-compact 100/130 Abb. 2: Systemaufbau Außenbereich Netzzuleitung Innenmodul = 230V/1~/50Hz Innenbereich 16A (z.B. 3x1,5 mm C1: Innenmodul WKF-compact 100/130 Netzzuleitung elektrische Zusatzheizung 6 kW C2: Innenmodul WKF 100/130 (z.B. 5x2,5 mm D1: Außenmodul WKF-compact 100/130 Netzzuleitung elektrische Zusatzheizung 6 kW D2: Außenmodul WKF 100/130...

  • Seite 9: Systemaufbau Wkf/Wkf-Compact 170

    2.3 Systemaufbau WKF/WKF-compact 170 Abb. 3: Systemaufbau Außenbereich Netzzuleitung Innenmodul = 230V/1~/50Hz Innenbereich 16A (z.B. 3x1,5 mm C1: Innenmodul WKF-compact 170 Netzzuleitung elektrische Zusatzheizung 9 kW C2: Innenmodul WKF 170 (z.B. 5x2,5 mm D1: Außenmodul WKF-compact 170 Netzzuleitung elektrische Zusatzheizung 9 kW D2: Außenmodul WKF 170 (optional), (z.B.

  • Seite 10: Systemaufbau Wkf 130 Duo

    REMKO Serie WKF 2.4 Systemaufbau WKF 130 Duo Abb. 4: Systemaufbau Außenbereich Netzzuleitung Außenmodul = 230V/1~/50Hz Innenbereich 20A (z.B. 3x2,5 mm Innenmodul WKF 130 Duo Netzzuleitung Innenmodul = 230V/1~/50Hz D1: Außenmodul 1 WKF 130 Duo 16A (z.B. 3x1,5 mm D2: Außenmodul 2 WKF 130 Duo Netzzuleitung elektrische Zusatzheizung 9 kW Gemeinsamer Rücklauf...

  • Seite 11: Systemaufbau Wkf 170 Duo

    2.5 Systemaufbau WKF 170 Duo Abb. 5: Systemaufbau Außenbereich Netzzuleitung Außenmodul = 400V/3~/50Hz Innenbereich 3x16A (z.B. 5x1,5 mm Innenmodul WKF 170 Duo Netzzuleitung Innenmodul = 230V/1~/50Hz D1: Außenmodul 1 WKF 170 Duo 16A (z.B. 3x1,5 mm D2: Außenmodul 2 WKF 170 Duo Netzzuleitung elektrische Zusatzheizung 9 kW Gemeinsamer Rücklauf (z.B.

  • Seite 12: Übersicht Der Elektrischen Leitungen

    REMKO Serie WKF 2.6 Übersicht der elektrischen Leitungen WKF/WKF-compact 80/100/130 400V/3~/N/Pe 230V~/N/Pe 230V~/N/Pe L1 N Pe L1 N Pe L1 L2 L3 N Pe Abb. 6: Übersicht der elektrischen Leitungen 1: Hauptverteilung D: Spannungsversorgung Heizstab 6 kW Innen- A: Spannungsversorgung Außenmodul...
  • Seite 13 WKF/WKF-compact 170 230V~/N/Pe 400V/3~/N/Pe 400V/3~/N/Pe L1 L2 L3 N Pe L1 N Pe L1 L2 L3 N Pe Abb. 7: Übersicht der elektrischen Leitungen 1: Hauptverteilung D: Spannungsversorgung Heizstab 9 kW Innen- A: Spannungsversorgung Außenmodul modul B: Spannungsversorgung Innenmodul E: Kommunikation Modbus, Klemme A/B C: EVU Sperrsignal, potentialfrei / offen = AM gesperrt...

  • Seite 14: Elektroanschluss Allgemeine Hinweise

    REMKO Serie WKF 2.7 Elektroanschluss Allgemeine Hinweise WARNUNG! Es muss eine Netzzuleitung sowohl zum Alle Leitungsquerschnitte sind gemäß VDE Außenmodul als auch separat zum Innenmodul 0100 zu wählen. Besonderes Augenmerk gilt verlegt werden. hierbei den Leitungslängen, der Leitungsart und Die Versorgungsspannung des Innenmoduls der Verlegeart.

  • Seite 15: Elektroanschluss Innenmodul

    2.8 Elektroanschluss Innenmodul Die folgenden Anweisungen beschreiben den Elektroanschluss der Innenmodule der Serien Vermeiden Sie bauseits angebrachte Kabelein- WKF/WKF-compact und WKF Duo. führungen. Entfernen Sie das Gehäuse des Oberteils indem sie es nach oben drücken und nach 2.9 Elektroanschluss Außenmodul vorne aus der hinteren Nut ziehen.
  • Seite 16 REMKO Serie WKF Die elektrische Absicherung der Anlage erfolgt gemäß den Angaben in den Technischen Daten. Die erforderlichen Leiterquerschnitte sind zu beachten! Alle Leitungen müssen unter Beachtung der richtigen Polarität aufgelegt und zugentlastet werden. Die Spannungsversorgung muss an den Klemmen L (Phase) / N (Neutralleiter) und PE (Schutzleiter) angeschlossen werden.
  • Seite 17 Anlegefühler Außenfühler Zur Messung z. B. der Heizkreistemperaturen Der Anschluss eines Außenfühlers ist auf jeden dienen Anlegefühler, die auf den Rohren montiert Fall für den Smart-Control erforderlich. werden. Der Außenfühler ist in nord-östlicher Himmels- Die Anlegefühler werden mit dem beiliegenden richtung ca.

  • Seite 18: Elektrisches Schaltschema Außenmodule

    REMKO Serie WKF 2.10 Elektrisches Schaltschema Außenmodule Außenmodule WKF/WKF-compact 80 bis 130 und WKF 130 Duo Abb. 14: Elektrisches Schaltschema Außenmodule A: Hauptplatine Druckaufnehmer niederdruck B: Netzzuleitung Kurbelwannenheizung Kompressor C: Kommunikationsleitung zum Innenmodul Kondensatwannenheizung Sensor TP Verdampfer 10: 4-Wege-Ventil Sensor TS Saugleitung 11: nicht belegt Sensor TD Heißgas...
  • Seite 19 Außenmodule WKF/WKF-compact 170 und WKF 170 Duo Abb. 15: Elektrisches Schaltschema Außenmodule A: Steuerplatine Inverter Hochdruckschalter B: Spannungsversorgung 400V/3~/50Hz Kurbelwannenheizung Kompressor C: Kommunikation zum Innengerät 4-Wege-Ventil Kommunikation Innengerät 10: Ventilatormotor 1 Druckaufnehmer Hochdruck 11: Ventilatormotor 2 Druckaufnehmer Niederdruck 12: Sensor TS Saugleitung Kompressor 13: Sensor TA Luftansaug Transformator...

  • Seite 20: Aufbau Elektrik - I/O-Modul - Wkf/Wkf-Compact 80 Bis 170

    REMKO Serie WKF 2.11 Aufbau Elektrik - I/O-Modul - WKF/WKF-compact 80 bis 170 Leistungsquerschnitte entsprechend der mitgelieferten Anschlusskabel verwenden! Last-Leitungen von Messleitungen getrennt verlegen! HINWEIS: ohne Sperrschütz muss Brücke eingelegt werden 2. gemischter Heizkreis Geschlossen = Freigabe A24/25 Potenzialfrei EVU-Kontakt...

  • Seite 21: Klemmbelegung / Legende - Wkf/Wkf-Compact 80 Bis 170

    2.12 Klemmbelegung / Legende - WKF/WKF-compact 80 bis 170 Bezeichnung Eingang Ausgang Signal Beschreibung Spannungsversorgung I/O 230V Spannungsversorgung Primärpumpe Innenmodul Solarfühler Kollektor Solarfühler Speicher unten Solarfühler VL WMZ Solar Solarfühler RL WMZ Solar Zirkulation RL Temp./Impuls 2. gemischter HK, VL Fühler Fühler Kältemittelleitung Trinkwasserspeicher Fühler Speicher Mitte (Erfassung Speicherenergie)
  • Seite 22 Nicht belegt Ohne Funktion Drehzahlvorgabe 2. gemischter HK (0-10V) Ohne Funktion OT 1 (2x) Nicht belegt OT 2 (2x) Ohne Funktion B1, A1 Bedienmodul +12 Volt, B2 / A2 Kommunikation Com-Kit B3 / A2 RS 485_3 RC Codierwiderstand WKF 80/100/130/170...

  • Seite 23: Stromlaufpläne - Wkf/Wkf-Compact 80-170

    2.13 Stromlaufpläne - WKF/WKF-compact 80-170 Spannungsvers. Untervert. (bauseits) -SMT1.1 -SMT1.2 -X1.1 In32 Spannungsvers. 3-Stufenschaltung EHZ SMT I/O (unten) -> SMT I/O (oben) -X1.2 In33 -X1.3 -X1.4 -X1.5 -X1.6 -X2.1 -X2.2 -X2.3 -X2.4 Spannungsversorgung 400V bauseits (optional 3x 230V) -X2.5 -X2.6 -X2.7 -X2.8 -X2.9...
  • Seite 24 REMKO Serie WKF -Pin Spannungsversorgung 23 0 -> Klemmblock - X1 -S25 Stromzähler S0 Wärmepumpe -Pout1 Versorgung 230V -S26 Interne Pumpe A43 Stromzähler S0 Haushalt -S27 Volumenstrom, Imp. Warmwasser -A10 -S28 Umschaltventil 230V Stromzähler S0 Warmwasserbereitung PV Ertrag -S29 -A11 Stromzähler S0...
  • Seite 25 -S23 Volumenstrom, Imp. Solarkreis -S24/S13 PT1000 / Vol. Imp. VL / Vol. Wärmep. -S01 PT1000 Kollektorfühler -S02 PT1000 Speicherfühler, Solar -RJ45 RJ45 RJ45 Kommunikation -> SMT Touch -S03 PT1000 Vorlauf, Solar -S04 PT1000 Rücklauf, Solar -S05 PT1000 / Impuls Zirkulation -S06 PT1000 Vorlauf, 2.
  • Seite 26 REMKO Serie WKF -USB Kommunikation -SMT_TOUCH -> LAN - / WLAN Adapter Bedienteil -RJ45 RJ45 RJ45 Kommunikation -> SMT I/O - RJ45 -12V +12V +12V Spannungsvers. Smart-Control Touch -> SMT I/O - 12V Raumthermostat EC-1 Raumsensor Raumthermostat EC-1 Raumsensor -230V Spannungsvers.
  • Seite 27 Legende zu den Stromlaufplänen Abkürzungen: E-Heizer: Elektroheizstab EHZ: Elektroheizstab EVU: Energie-Versorgungs-Unternehmen Gem.: Gemischt Heizkreis HZG: Heizung Imp.: Impuls Photovoltaik PWM: Puls-Weiten-Modulation Rücklauf Ungem.: Ungemischt Vorlauf Vol.: Volumenstrom Zirk.: Zirkulation...

  • Seite 28: Elektrischer Anschluss Wkf 130/170 Duo

    REMKO Serie WKF Elektrischer Anschluss WKF 130/170 Duo 3.1 Systemaufbau WKF 130 Duo Abb. 16: Systemaufbau Außenbereich Netzzuleitung Außenmodul = 230V/1~/50Hz Innenbereich 20A (z.B. 3x2,5 mm Innenmodul WKF 130 Duo Netzzuleitung Innenmodul = 230V/1~/50Hz D1: Außenmodul 1 WKF 130 Duo 16A (z.B.

  • Seite 29: Systemaufbau Wkf 170 Duo

    3.2 Systemaufbau WKF 170 Duo Abb. 17: Systemaufbau Außenbereich Netzzuleitung Außenmodul = 400V/3~/50Hz Innenbereich 3x16A (z.B. 5x1,5 mm Innenmodul WKF 170 Duo Netzzuleitung Innenmodul = 230V/1~/50Hz D1: Außenmodul 1 WKF 170 Duo 16A (z.B. 3x1,5 mm D2: Außenmodul 2 WKF 170 Duo Netzzuleitung elektrische Zusatzheizung 9 kW Gemeinsamer Rücklauf (z.B.

  • Seite 30: Übersicht Der Elektrischen Leitungen

    REMKO Serie WKF 3.3 Übersicht der elektrischen Leitungen WKF 130 Duo 230V~/N/Pe 400V/3~/N/Pe 230V~/N/Pe 230V~/N/Pe L1 N Pe L1 N Pe L1 N Pe L1 L2 L3 N Pe Abb. 18: Übersicht der elektrischen Leitungen Hauptverteilung E1: Kommunikation A/B A1: Spannungsversorgung Außenmodul 1 Außenmodul 1 / Innenmodul...
  • Seite 31 WKF 170 Duo 230V~/N/Pe 400V/3~/N/Pe 400V/3~/N/Pe 400V/3~/N/Pe L1 L2 L3 N Pe L1 L2 L3 N Pe L1 N Pe L1 L2 L3 N Pe Abb. 19: Übersicht der elektrischen Leitungen Hauptverteilung E1: Kommunikation A/B A1: Spannungsversorgung Außenmodul 1 Außenmodul 1 / Innenmodul A2: Spannungsversorgung Außenmodul 2 2x1 mm abgeschirmt...

  • Seite 32: Elektroanschluss Allgemeine Hinweise

    REMKO Serie WKF 3.4 Elektroanschluss Allgemeine Hinweise WARNUNG! Es muss eine Netzzuleitung sowohl zum Beachten Sie immer die aktuell geltenden VDE- Außenmodul als auch separat zum Innenmodul Richtlinien und die Hinweise in der TAB 2007. verlegt werden. Die Höhe und Art der Absicherung sind den Das Innenmodul benötigt eine einphasige...

  • Seite 33: Aufbau Elektrik - I/O-Modul 01 - Wkf 130/170 Duo

    3.5 Aufbau Elektrik - I/O-Modul 01 - WKF 130/170 Duo Leistungsquerschnitte entsprechend der mitgelieferten Anschlusskabel verwenden! Lastleitungen von Messleitungen getrennt verlegen! HINWEIS: ohne Sperrschütz muss Brücke eingelegt werden 2. gemischter Heizkreis Geschlossen = Freigabe A24/25.1 Potenzialfrei EVU-Kontakt S16.1 Mischer 230 V A34.1 Sammel- Wärmepumpe RL S15.1 Störmeldung...

  • Seite 34: Klemmbelegung / Legende - I/O-Modul 01 - Wkf 130/170 Duo

    REMKO Serie WKF 3.6 Klemmbelegung / Legende - I/O-Modul 01 - WKF 130/170 Duo Bezeichnung Eingang Ausgang Signal Beschreibung Power Spannungsversorgung I/O 230V Spannungsversorgung Primärpumpe Innenmodul S01.1 Solarfühler Kollektor S02.1 Solarfühler Speicher unten S03.1 Solarfühler VL WMZ Solar S04.1 Solarfühler RL WMZ Solar S05.1...

  • Seite 35: Beschreibung

    Bezeichnung Eingang Ausgang Signal Beschreibung A12.1 Nicht belegt A13.1 2. gemischter Heizkreis Pumpe (230V) geschaltet A14.1 Umschaltventil / Pumpe Kühlen (230V) A20.1 1. gemischter Heizkreis Mischer auf (230V) A21.1 1. gemischter Heizkreis Mischer zu (230V) A22.1 Bypassventil Innenmodul zu (230V) A23.1 Bypassventil Innenmodul auf (230V) A24.1...

  • Seite 36: Aufbau Elektrik - I/O-Modul 02 - Wkf 130/170 Duo

    REMKO Serie WKF 3.7 Aufbau Elektrik - I/O-Modul 02 - WKF 130/170 Duo Leistungsquerschnitte entsprechend der mitgelieferten Anschlusskabel verwenden! Lastleitungen von Messleitungen getrennt verlegen! 4. gemischter Heizkreis A24/25.2 Potenzialfrei Nicht belegt S16.2 Mischer 230 V A34.2 ohne 4. gemischt. Heizkreis RL S14.2...

  • Seite 37: Klemmbelegung / Legende - I/O-Modul 02 - Wkf 130/170 Duo

    3.8 Klemmbelegung / Legende - I/O-Modul 02 - WKF 130/170 Duo Bezeichnung Eingang Ausgang Signal Beschreibung Power Spannungsversorgung I/O 230V Spannungsversorgung Primärpumpe Innenmodul S01.2 Nicht belegt S02.2 Nicht belegt S03.2 Nicht belegt S04.2 Nicht belegt S05.2 Nicht belegt S06.2 4. gemischter Heizkreis VL Fühler S07.2 Fühler Kältemittelleitung S08.2...
  • Seite 38 REMKO Serie WKF Bezeichnung Eingang Ausgang Signal Beschreibung A12.2 Nicht belegt A13.2 4. gemischter Heizkreis Pumpe (230V) geschaltet A14.2 Nicht belegt A20.2 3. gemischter Heizkreis Mischer auf (230V) A21.2 3. gemischter Heizkreis Mischer zu (230V) A22.2 Nicht belegt A23.2 Nicht belegt A24.2...

  • Seite 39: Stromlaufpläne Wkf 130/170 Duo

    3.9 Stromlaufpläne WKF 130/170 Duo Spannungsvers. Untervert. (bauseits) -SMT1.1 -SMT1.2 -X1.1 In32 Spannungsvers. 3-Stufenschaltung EHZ SMT I/O1 (unten) -> SMT I/O1 (oben) -X1.2 In33 -X1.3 -X1.4 -X1.5 -X1.6 -X2.1 -X2.2 -X2.3 -X2.4 Spannungsversorgung 400V bauseits (optional 3x 230V) -X2.5 -X2.6 -X2.7 -X2.8 -X2.9...
  • Seite 40 REMKO Serie WKF -Pin Spannungsversorgung 23 0 -> Klemmblock - X1 -S25 Stromzähler S0 Wärmepumpe -Pout1 Versorgung 230V -S26 Interne Pumpe A43 Stromzähler S0 -Pout2 Haushalt Versorgung 230V -S27 -> SMT I/O 2 (unten) Pin.2 Volumenstrom, Imp. Warmwasser -A10 -S28 Umschaltventil 230V Stromzähler S0...
  • Seite 41 -S23 Volumenstrom, Imp. Solarkreis -S24/S13 PT1000 / Vol. Imp. VL / Vol. Wärmep. -S01 PT1000 Kollektorfühler -S02 PT1000 Speicherfühler, Solar -RJ45 RJ45 RJ45 Kommunikation -> SMT Touch -S03 PT1000 Vorlauf, Solar -S04 PT1000 Rücklauf, Solar -S05 PT1000 / Impuls Zirkulation -S06 PT1000 Vorlauf, 2.
  • Seite 42 REMKO Serie WKF 1.PE 2.PE -Pout1.2 Versorgung 230V Interne Pumpe A43.2 3.PE -A41.2 Signal 0-10V / PWM 3. gem. Kreis -A13.2 -A43.2 Pumpe 230V Signal PWM 4. gem. Kreis Interne Pumpe -A46.2 Signal 0-10V / PWM -A02.2 4. gem. Kreis Pumpe 230V 3.
  • Seite 43 -S24.2/S13.2 PT1000 / Vol. Imp. VL / Vol. Wärmep. RJ45 -S06.2 PT1000 Vorlauf, 4. gem. Kreis -S07.2 PT1000 Kältemittel -S11.2 PT1000 Rücklauf, 3. gem. Kreis -S12.2 PT1000 Vorlauf, 3. gem. Kreis -S14.2 PT1000 Rücklauf, 4. gem. Kreis...
  • Seite 44 REMKO Serie WKF -USB Kommunikation -SMT_TOUCH -> LAN - / WLAN Adapter Bedienteil -RJ45 RJ45 RJ45 Kommunikation -> SMT I/O - RJ45 -12V +12V +12V Spannungsvers. Smart-Control Touch -> SMT I/O - 12V Raumthermostat EC-1 Raumsensor Raumthermostat EC-1 Raumsensor -230V Spannungsvers.
  • Seite 45 Legende zu den Stromlaufplänen Abkürzungen: E-Heizer: Elektroheizstab EHZ: Elektroheizstab EVU: Energie-Versorgungs-Unternehmen Gem.: Gemischt Heizkreis HZG: Heizung Imp.: Impuls Photovoltaik PWM: Puls-Weiten-Modulation Rücklauf Ungem.: Ungemischt Untervert.: Unterverteilung Vorlauf Vol.: Volumenstrom Zirk.: Zirkulation...

  • Seite 46: Widerstände Der Temperatursensoren

    REMKO Serie WKF Widerstände der Temp. Widerstand Temp. Widerstand Temperatursensoren (°C) (°C) 2, 4939 1, 6663 Verdampfersensor, Sauggassensor, Lufteint- 2, 4091 1, 6131 rittssensor 2, 3276 1, 5618 Temp. Widerstand Temp. Widerstand (°C) (°C) 2, 2493 1, 5123 37, 4111...
  • Seite 47 Heißgassensor (Fortsetzung) Temp. Widerstand Temp. Widerstand (°C) (°C) Temp. Widerstand Temp. Widerstand (°C) (°C) 6,1890 2,1522 99,456 21,773 5,9894 2,0934 94,826 20,935 5,7976 2,0365 90,426 20,134 5,6126 1,9814 86,262 19,368 5,4346 1,9280 82,312 18,635 5,2629 1,8764 78,561 17,932 5,0974 1,8263 75,001 17,260 4,9379...
  • Seite 48 REMKO Serie WKF Heißgassensor (Fortsetzung) Temp. Widerstand Temp. Widerstand (°C) (°C) Temp. Widerstand Temp. Widerstand (°C) (°C) 0,2076 0,1574 0,8769 0,4054 0,204 0,1548 0,8564 0,3972 0,2004 0,1522 0,8364 0,3892 0,1969 0,1497 0,817 0,3814 0,1934 0,1472 0,7982 0,3738 0,1901 0,1448 0,7798...

  • Seite 49: Index

    Index WKF 170 Duo ..... 34, 37 WKF/WKF-compact 80 ....21 Anlegefühler .
  • Seite 50 REMKO Serie WKF...

  • Seite 52: Remko Qualität Mit System

    REMKO QUALITÄT MIT SYSTEM Klima | Wärme | Neue Energien Telefon +49 (0) 5232 606-0 REMKO GmbH & Co. KG Hotline National +49 (0) 5232 606-0 Klima- und Wärmetechnik Telefax +49 (0) 5232 606-260 Im Seelenkamp 12 E-mail info@remko.de Hotline International 32791 Lage Internet www.remko.de...
