Produktbeschreibung

2 Produktbeschreibung
8 9
7
6
5
4
3
2
Lago max
plus GB
142
1 17 19

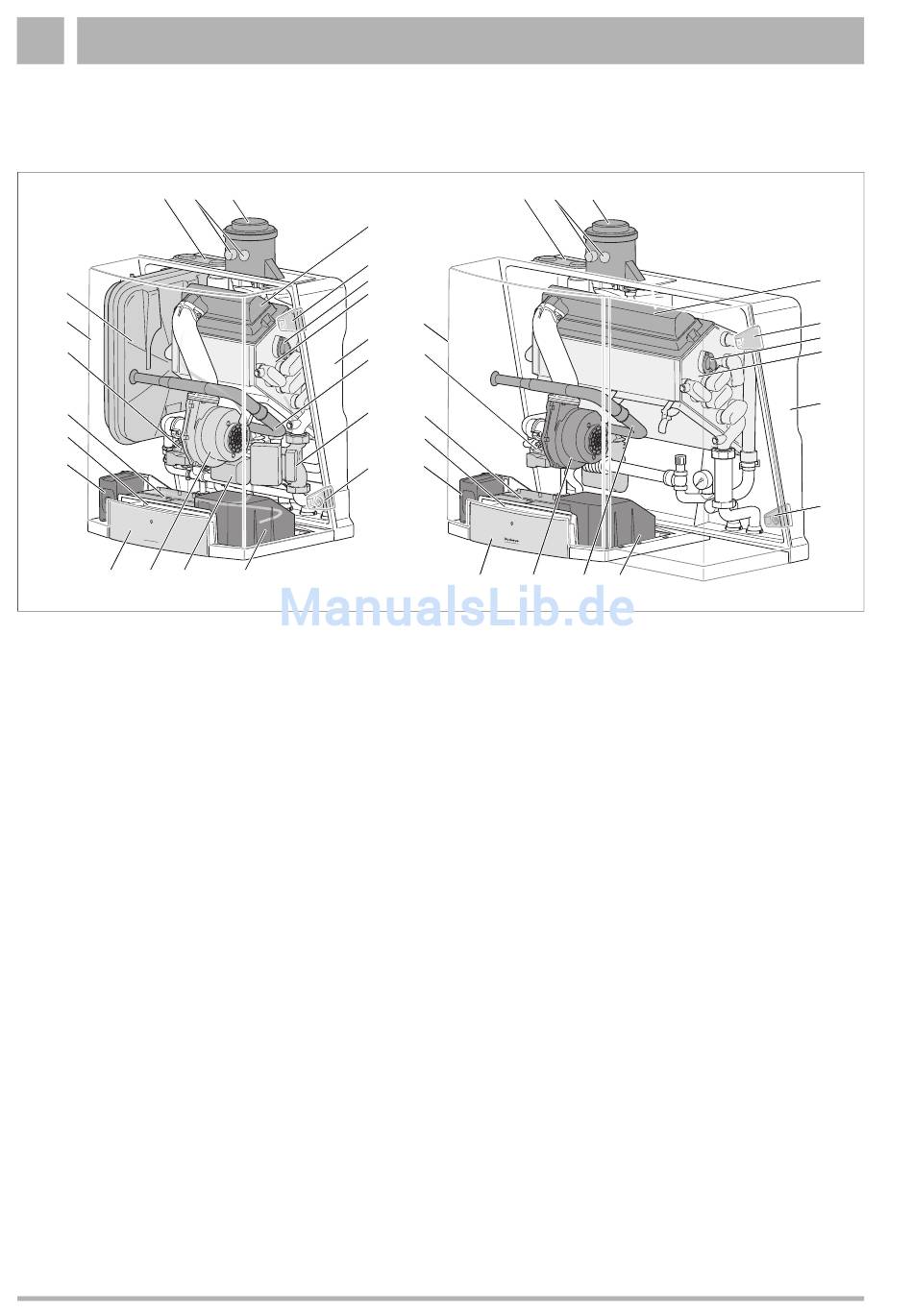

Abb. 1 Logamax plus GB142-15/24/30 und 45/60
Pos. 1: Schublade mit Bedienfeld
Pos. 2: Universeller Brennerautomat (UBA3)
Pos. 3: Basiscontroller Logamatic BC10
(Grundausstattung), erweiterbar z. B. durch
Bedieneinheit RC30
Pos. 4: Einbaumöglichkeit für max. 2 Funktionsmodule
(z. B. MM10, WM10 oder SM10)
Pos. 5: Gasarmatur
Pos. 6: Abdeckhaube
Pos. 7: Ausdehnungsgefäß (Zubehör) (nur für GB142-
15/24/30)
Pos. 8: obere Abdeckung
Pos. 9: Messstellen für Abgas und Zuluft
Pos. 10: Abgas- und Zuluftanschluss
Der Logamax plus GB142 (Abb. 1) ist werkseitig
vollständig montiert und mit dem Basiscontroller
Logamatic BC10 ausgestattet.
Die Hauptbestandteile des Logamax plus GB142
(Abb. 1) sind:
– Kesselverkleidung, bestehend aus:
Abdeckhaube (Abb. 1, Pos. 6), Bajonett- und
Schnappverschlüssen (Abb. 1, Pos. 12) und Kessel-
verkleidung hinten (Abb. 1, Pos. 15).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Bedienungsanleitung Gas-Wandkessel Brennwert Logamax plus GB142-15/24/30/45/60 • Ausgabe 02/2008
6
10
11
12
13
14
15
16
18
12
20
10
8 9
6
5
4
3
2
Lago max
plus GB
142
17
16
1
Pos. 11: Brenner (Brennerdeckel)
Pos. 12: Bajonett- und Schnappverschlüsse (jeweils 2 ×,
diagonal)
Pos. 13: Schauglas
Pos. 14: Wärmetauscher
Pos. 15: Kesselverkleidung hinten
Pos. 16: Zuluft-Ansaugrohr des Gebläses
Pos. 17: Gebläse
Pos. 18: Umwälzpumpe (nur GB142-15/24/30, Zubehör)
Pos. 19: Dreiwegeventil (nur GB142-15/24/30)
Pos. 20: Anschlusskasten (Niederspannungs- und 230-Volt-
Anschlüsse)
– Brenner, bestehend aus:
Brennerdeckel (Abb. 1, Pos. 11), Gas-Luft-Verteiler-
platte, Lochplatte, Schauglas (Abb. 1, Pos. 13), Wär-
metauscher (Abb. 1, Pos. 14), Zuluft-Ansaugrohr
des Gebläses (Abb. 1, Pos. 16) und Gebläse
(Abb. 1, Pos. 17).
– Regelung, bestehend aus:
Bedienfeld (Abb. 1, Pos. 1) zur Aufnahme des Basis-
controllers Logamatic BC10 (Abb. 1, Pos. 3), Univer-
sellem Brennerautomaten (Abb. 1, Pos. 2) sowie
möglichen Funktionsmodulen (Abb. 1, Pos. 4).
