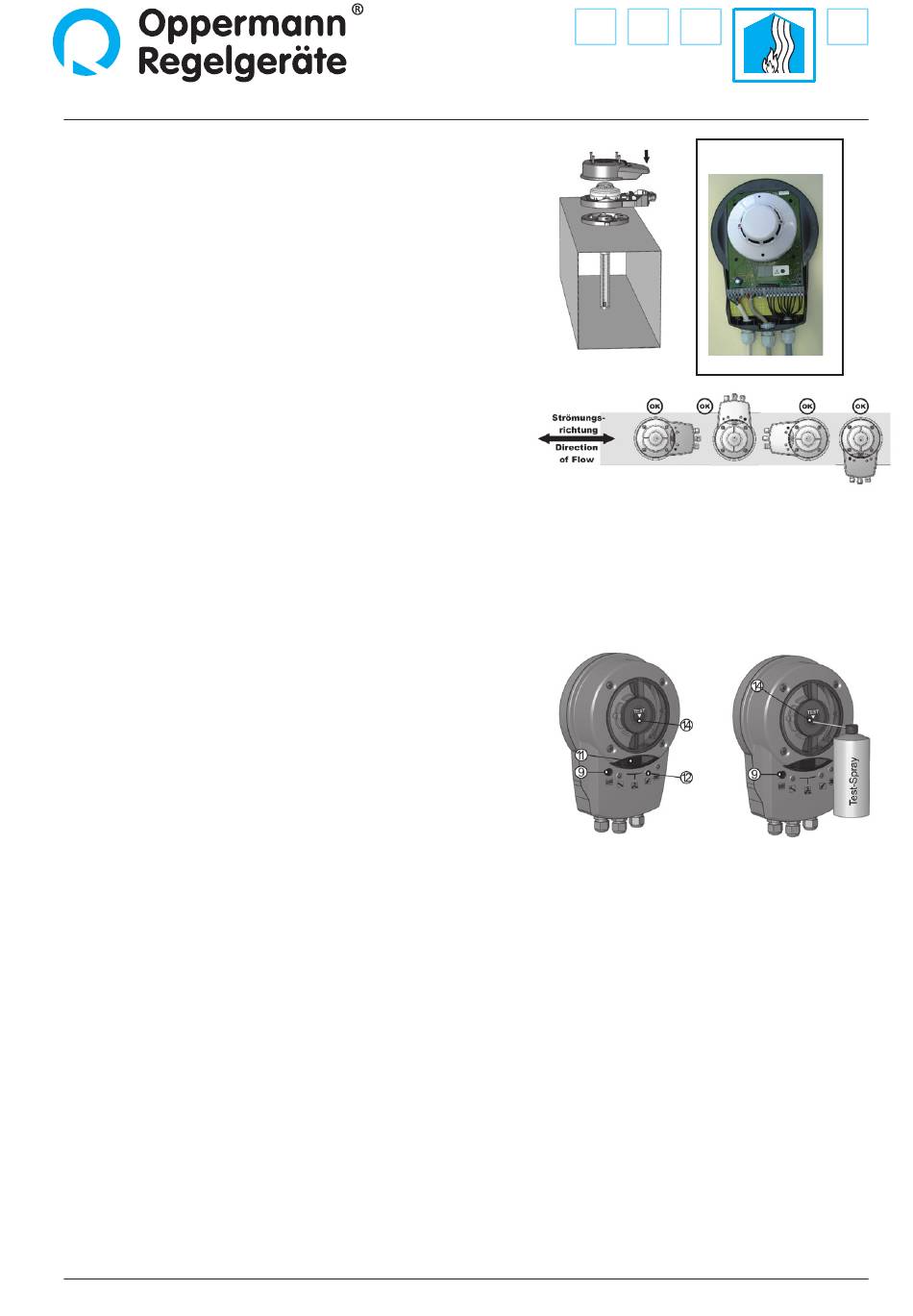

8. Montage des Gehäuses mit dem Sensor
•
Setzen Sie das Gehäuseunterteil mit Elektronik und Sensor auf die
Adapterplatte. Das Gehäuse kann im Raster von jeweils 90° aufgesteckt
werden. Die Richtung des Gehäuses hat keinen Einfluss auf das Messre-
sultat. Sie können das Gehäuse mit dem Sensor optimal ausrichten.
•
Kontrollieren Sie, ob die Dichtungen im Gehäuseoberteil richtig positi-
oniert sind.
•
Durch Aufstecken und Festschrauben des Gehäuseoberteils und
anschließendem festen Drücken auf den mit dem Pfeil markierten
Bereich über der mittleren Kabeldurchführung (sicherstellen, dass der
Schnapper am unteren Ende des Gehäuses richtig einschnappt) ist die
Montage abgeschlossen.
•
Verkabeln Sie das Gerät entsprechend dem zutreffenden Schaltplan.
•
Achtung: Verkabelung und elektrischer Anschluss dürfen nur durch
eine ausreichend qualifizierte Elektrofachkraft ausgeführt werden.
•
Achten Sie darauf, dass alle Kabel elektrotechnisch ordnungsgemäß
angeschlossen werden. Der Kabelmantel der muss so nah wie möglich
an die Klemmen herangezogen werden. Litzen, die länger als 10 mm
sind, müssen mit einem Kabelclip o. ä. in der Nähe der Klemme fixiert
werden oder sind paarweise z. B. mit geeignetem Schutzschlauch zu
isolieren (siehe Ausführungsbeispiel).
9. Prüfung des Kanalrauchmelders
•
Nach Beendigung der Montagearbeiten, ordnungsgemäßer Verkabe-
lung (bitte beachten sie die separaten Datenblätter / Stomlaufpläne)
und Anlegen der Spannung ist der Kanalrauchmelder betriebsbereit.
•
Die grüne LED (12) leuchtet.
•
Durch Drücken der Alarm/Reset-Taste (9) kann eine erste einfache
Funktionsprüfung gemacht werden. Alle LEDs müssen aufleuchten und
alle Relais fallen ab. Die an den Relais angeschlossenen Einheiten
werden aktiviert! Das Display (11) zeigt den aktuellen Verschmut-
zungsgrad des Sensors an. Wird die Taste los gelassen, erlöschen alle
LEDs außer LED (12), welche die Netzspannung anzeigt und die Relais
ziehen an.
•
Zur Prüfung des Rauchmelders empfehlen wir das Gehäuse zu öffnen,
das Gehäuseoberteil abzunehmen und mit Oppermann Testspray direkt
auf den Rauchmelder zu sprühen. Dies ist die beste Methodik. Alter-
nativ steht die Testöffnung (14) in der Mitte des transparenten Deckels
zur Verfügung. Das Röhrchen des Testsprays wird auf die Testöffnung
gesteckt (hierbei muss das Röhrchen dauerhaft auf die Öffnung
gedrückt werden) und soviel Testgas abgegeben, bis der Rauchmelder
anspricht. Sprühen Sie bitte nicht zu viel, da sonst der Rauchmel-
der beim nächsten Start/Reset einen höheren Verschmutzungsgrad
anzeigen kann. Die Alarm/Reset-Taste leuchtet, die Relais fallen ab. Die
Elektronik befindet sich im Alarmzustand und ist verriegelt. Zum Entrie-
geln muss die Alarm/Reset-Taste gedrückt werden. Zum Zeitpunkt des
Reset muss der Sensor frei von Rauch oder Testgas sein. Sollte noch
Testgas in der Kammer sein, wird ein höherer Verschmutzungsgrad
angezeigt. In diesem Fall nach einiger Zeit einen Reset über Spannungs-
freischalten oder externen Reset durchführen oder bei Bedarf den
Gehäuse deckel abmontieren und den Rauchmelder ausblasen
Kanalrauchmelder KRM-DZ
Zur Testauslösung mit Rauchspray
Gehäuseoberteil abnehmen.
Alternativ Testloch verwenden.
10. Abschließende Prüfung
•
Sind alle Schrauben fest angezogen?
•
Ist die Adapterplatte korrekt zur
Strömungsrichtung montiert?
•
Sind alle Dichtungen in korrekter Position?
•
Im Betrieb bei Luftströmung > 1 m/s darf die
blaue LED nicht leuchten.
Brandschutz | Datenblatt-Nr. 41302 | Version 08-2015 | 9 | 12
Ausführungsbeispiel:
