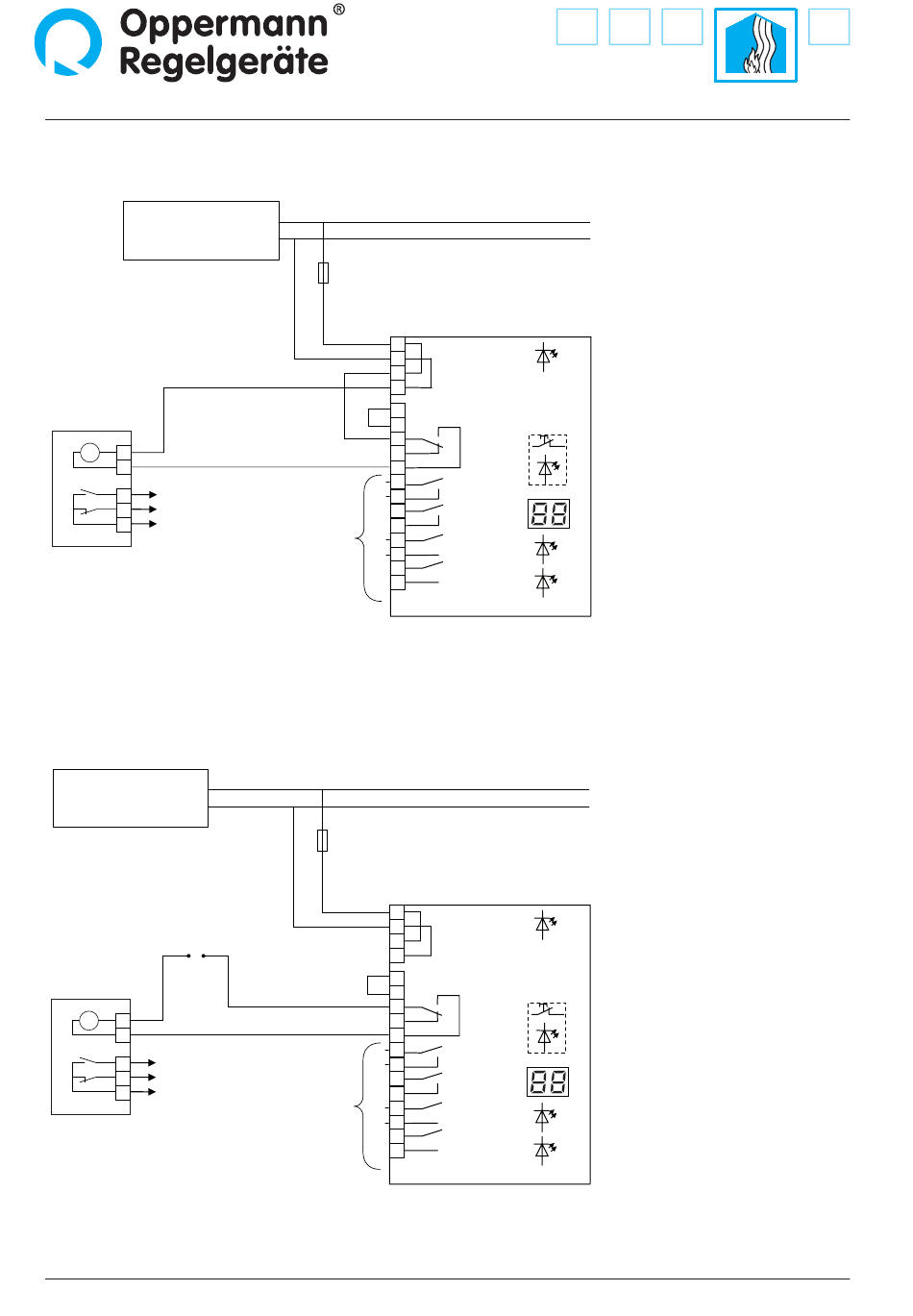

KRM-2-DZ / KRM-2-DZ-MOD / KRM-2-DZ-BAC: Anschluss BSK / RSK 24 V
Netzteile NT01-24V-AC und
NT02-24V-DC oder SM
Versorgung 24 V AC/DC
230 V
M
Auf
Signalisation
Zu
Brandschutzklappe BSK
Rauchschutzklappe RSK
24 V AC /DC
KRM-2-DZ / KRM-2-DZ-MOD / KRM-2-DZ-BAC:
Anschluss BSK / RSK mit bauseitiger Spannungsversorgung
Netzteile NT01-24V-AC und
NT02-24V-DC oder SM
Versorgung 24 V AC/DC
24 V * Bzw. 230 V AC bei
230 V
M
Auf
Signalisation
Zu
Brandschutzklappe BSK
Rauchschutzklappe RSK
24 V AC oder DC
Bzw. alternativ
BSK/RSK 230 V AC
4 | 12 | Brandschutz | Datenblatt-Nr. 41302 | Version 08-2015
1
2
3
4
9
Test/Reset (Öffner)
10
11
12
13
14
15
16
17
Individualkontakte
18
Z.B. Abschaltung Ventilator,
19
Meldung GLT
20
21
KRM-2-DZ / KRM-2-DZ-MOD / KRM-2-DZ-BAC
1
2
3
BSK/RSK 230 V AC
4
9
Test/Reset (Öffner)
10
11
12
13
14
15
16
17
Individualkontakte
18
Z.B. Abschaltung Ventilator,
19
Meldung GLT
20
21
KRM-2-DZ / KRM-2-DZ-MOD / KRM-2-DZ-BAC
* bauseits sichere Spannungsversorgung
grün
Versorgung
24 V AC /DC
Test/Reset
Rauchalarm
rot
Rauchalarm
Servicesignal
Verschmutzung
Servicesignal
Systemstörung
gelb
Servicesignal
Luftstrom
blau
grün
Versorgung
24 V AC /DC
Test/Reset
Rauchalarm
rot
Rauchalarm
Servicesignal
Verschmutzung
Servicesignal
Systemstörung
gelb
Servicesignal
Luftstrom
blau
Kanalrauchmelder KRM-DZ
Ausführungsbeispiel mit Versorgung
der BSK/RSK über den KRM.
Alternativ kann die BSK/RSK auch
bauseits separat mit Fremdspannung
versorgt werden.
Klemme 9 + 10 (Öffnerkontakt für
externen Taster)
Ausführungsbeispiel der Verkabelung
der BSK/RSK.
Alternativ kann die BSK/RSK auch
über Klemme 14 + 15 angefahren
werden.
Klemme 9 + 10 (Öffnerkontakt für
externen Taster)
