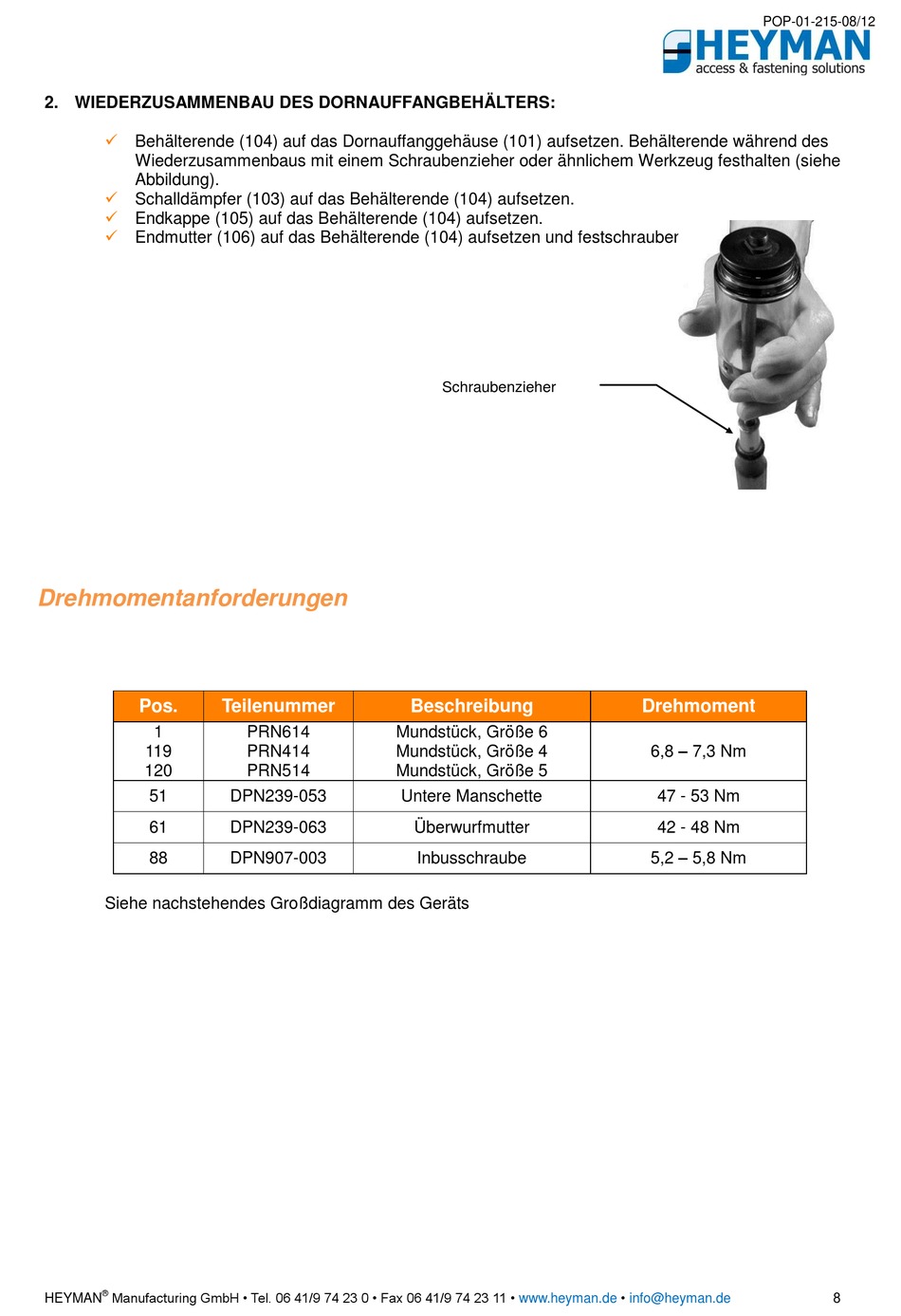

2. WIEDERZUSAMMENBAU DES DORNAUFFANGBEHÄLTERS:

Behälterende (104) auf das Dornauffanggehäuse (101) aufsetzen. Behälterende während des
Wiederzusammenbaus mit einem Schraubenzieher oder ähnlichem Werkzeug festhalten (siehe
Abbildung).

Schalldämpfer (103) auf das Behälterende (104) aufsetzen.

Endkappe (105) auf das Behälterende (104) aufsetzen.

Endmutter (106) auf das Behälterende (104) aufsetzen und festschrauben.

Drehmomentanforderungen

Pos.
1
119
120
51
61
88
Siehe nachstehendes Großdiagramm des Geräts
® Manufacturing GmbH • Tel. 06 41/9 74 23 0 • Fax 06 41/9 74 23 11 •
HEYMAN
Teilenummer
PRN614
PRN414
PRN514
DPN239-053
DPN239-063
DPN907-003
Schraubenzieher
Beschreibung
Mundstück, Größe 6
Mundstück, Größe 4
Mundstück, Größe 5
Untere Manschette
Überwurfmutter
Inbusschraube
