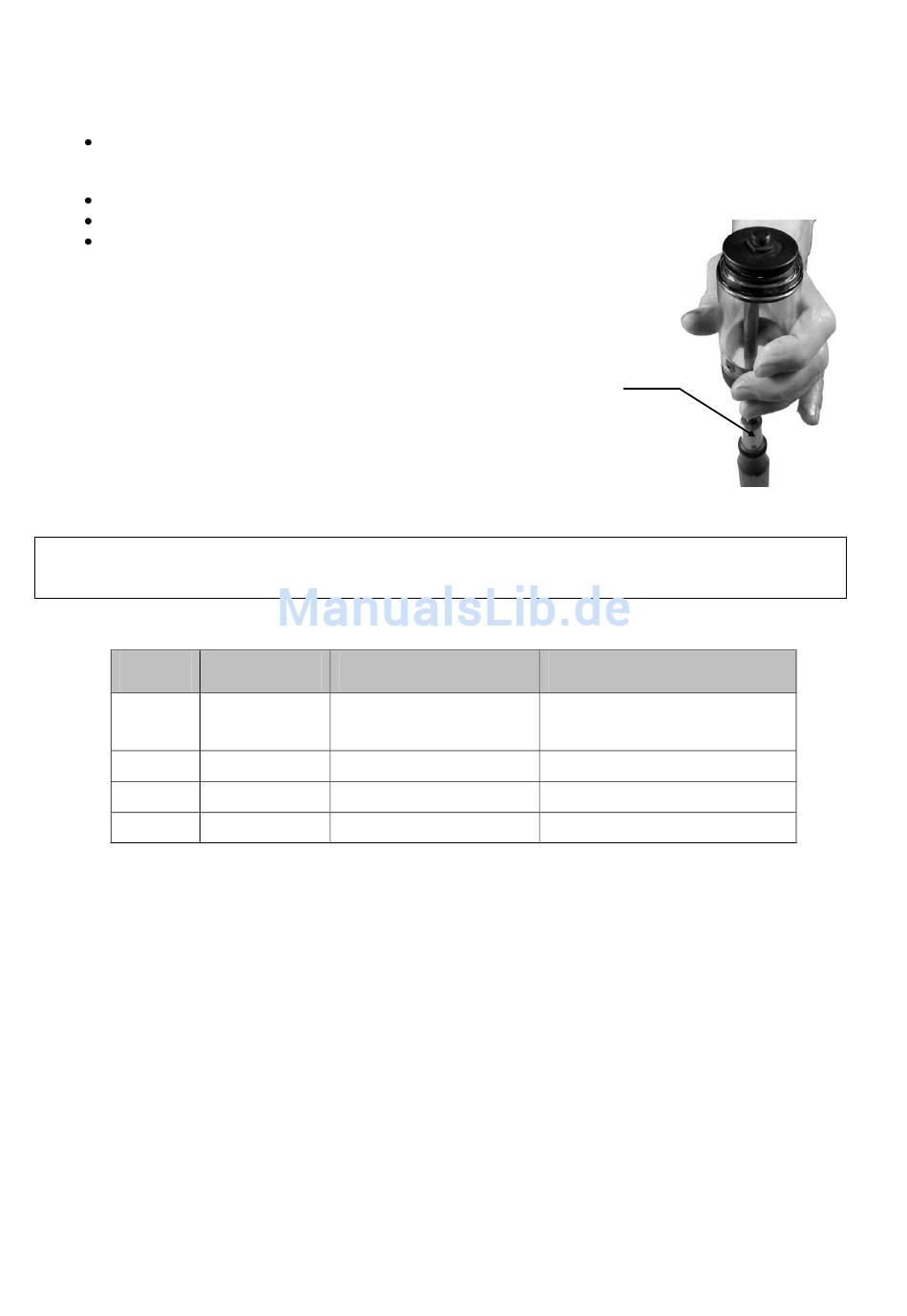

2. WIEDERZUSAMMENBAU DES DORNAUFFANGBEHÄLTERS:
Behälterende (104) auf das Dornauffanggehäuse (101) aufsetzen. Behälterende während des
Wiederzusammenbaus mit einem Schraubenzieher oder ähnlichem Werkzeug festhalten (siehe
Abbildung).
Schalldämpfer (103) auf das Behälterende (104) aufsetzen.
Endkappe (105) auf das Behälterende (104) aufsetzen.
Endmutter (106) auf das Behälterende (104) aufsetzen und festschrauben.
Pos.
Teilenummer Beschreibung
1
PRN414
119
PRN314
120
PRN514
51
DPN239-053
61
DPN239-063
88
DPN907-003
Siehe nachstehendes Großdiagramm des Geräts
®
Manufacturing GmbH • Tel. 06 41/9 74 23 0 • Fax 06 41/9 74 23 11 •
HEYMAN
Drehmomentanforderungen
Mundstück, Größe 4
Mundstück, Größe 3
Mundstück, Größe 5
Untere Manschette
Überwurfmutter
Inbusschraube
Schraubenzieher
Drehmoment
6,8 – 7,3 Nm
7,5 - 8,5 Nm
56 - 64 Nm
46 - 54 Nm
•
www.heyman.de
