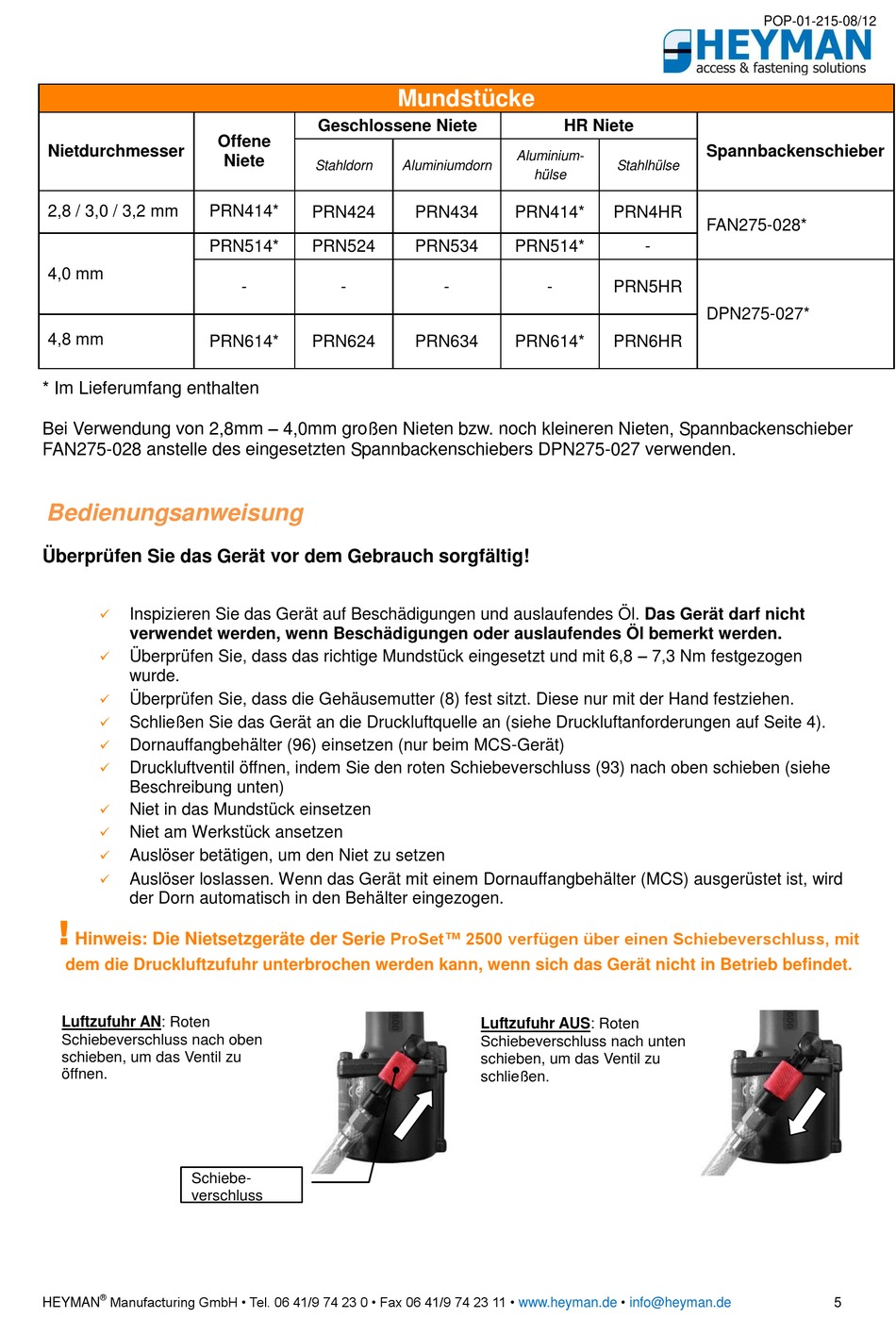

Mundstücke; Bedienung Des Geräts - heyman Proset 2500 Bedienungsanleitung

Nietdurchmesser
2,8 / 3,0 / 3,2 mm PRN414*
PRN514*
4,0 mm
4,8 mm
PRN614*
* Im Lieferumfang enthalten
Bei Verwendung von 2,8mm – 4,0mm großen Nieten bzw. noch kleineren Nieten, Spannbackenschieber
FAN275-028 anstelle des eingesetzten Spannbackenschiebers DPN275-027 verwenden.
Bedienungsanweisung
Überprüfen Sie das Gerät vor dem Gebrauch sorgfältig!

Inspizieren Sie das Gerät auf Beschädigungen und auslaufendes Öl. Das Gerät darf nicht
verwendet werden, wenn Beschädigungen oder auslaufendes Öl bemerkt werden.
Überprüfen Sie, dass das richtige Mundstück eingesetzt und mit 6,8 – 7,3 Nm festgezogen

wurde.
 Überprüfen Sie, dass die Gehäusemutter (8) fest sitzt. Diese nur mit der Hand festziehen.
 Schließen Sie das Gerät an die Druckluftquelle an (siehe Druckluftanforderungen auf Seite 4).

Dornauffangbehälter (96) einsetzen (nur beim MCS-Gerät)
 Druckluftventil öffnen, indem Sie den roten Schiebeverschluss (93) nach oben schieben (siehe
Beschreibung unten)

Niet in das Mundstück einsetzen
 Niet am Werkstück ansetzen
 Auslöser betätigen, um den Niet zu setzen
 Auslöser loslassen. Wenn das Gerät mit einem Dornauffangbehälter (MCS) ausgerüstet ist, wird
der Dorn automatisch in den Behälter eingezogen.
!
Hinweis: Die Nietsetzgeräte der Serie
dem die Druckluftzufuhr unterbrochen werden kann, wenn sich das Gerät nicht in Betrieb befindet.
Luftzufuhr AN: Roten
Schiebeverschluss nach oben
schieben, um das Ventil zu
öffnen.
Schiebe-
verschluss
® Manufacturing GmbH • Tel. 06 41/9 74 23 0 • Fax 06 41/9 74 23 11 •
HEYMAN
Geschlossene Niete
Offene
Niete
Stahldorn
PRN424
PRN524
- -
PRN624
Mundstücke
Aluminium-
Aluminiumdorn
hülse
PRN434 PRN414*
PRN534 PRN514*
- -
PRN634 PRN614*
ProSet™ 2500 verfügen über einen Schiebeverschluss, mit
Luftzufuhr AUS: Roten
Schiebeverschluss nach unten
schieben, um das Ventil zu
schließen.
www.heyman.de
HR Niete
Spannbackenschieber
Stahlhülse
PRN4HR
FAN275-028*
-
PRN5HR
DPN275-027*
PRN6HR
•
