Bedienungsanleitung
PNT800L-PC

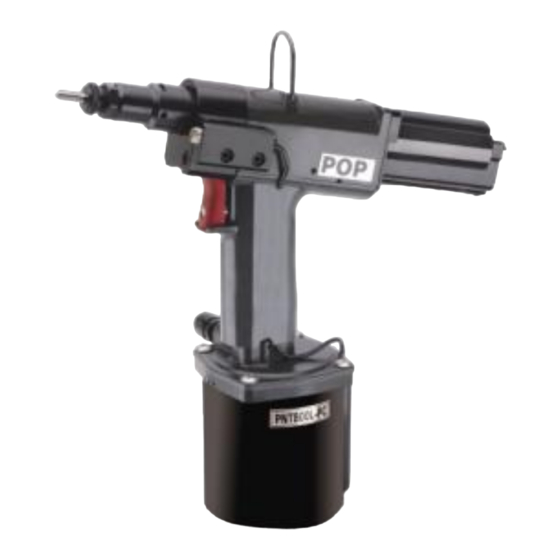

Pneumatisches/Hydraulisches Werkzeug für Blindnietmuttern
Mit dem pneumatischen Werkzeug POP
Blindnietmuttern schnell und fehlerfrei gesetzt. Die kraftgesteuerte
Hubschaltung des Werkzeuges sorgt für einen korrekten Wulst und
ist unabhängig vom Klemmbereich des Materials. Sie haben immer
eine garantiert feste und sichere Verbindung. Mitdrehende Blindnietmuttern
gehören der Vergangenheit an und auch wenn der Auslöseknopf
versehentlich mehrfach betätigt wird, ist die Schraubverbindung nicht beschädigt.
Die Vorteile:
Keine Beschädigung von Ziehdorn, Blindnietmutter oder Anwendung bei versehentlich mehrfacher Auslösung
Werkzeug arbeitet mit einmaliger Betätigung des Auslöseknopfes
Kompaktes Design; wiegt nur 1800g
Geeignet für M4 bis M10
Schnellwechselsystem zum einfachen Austauschen des Gewindedorns
Inhaltsverzeichnis
Sicherheitshinweise & Vorsichtsmaßnahmen........................................................................
Spezifikationen..................................................................................................................
Teileübersicht.....................................................................................................................
Teileliste.............................................................................................................................
Inbetriebnahme des Werkzeuges...........................................................................................
Bedienung des Werkzeuges..................................................................................................
Wartung..............................................................................................................................
Fehlersuche bei Störungen...................................................................................................
Sicherheitsangaben.............................................................................................................
EG-Konformitätserklärung....................................................................................................
®
Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 •
HEYMAN
®
PNT800L-PC werden
•
www.heyman.de
info@heyman.de
POPNUT-00-001-06/13
2
3
3
3
4
4
5
6
8
12
13
13
13
14
14
15
17
18
19
21
23
24
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für heyman POP PNT800L-PC
Inhaltszusammenfassung für heyman POP PNT800L-PC
-
Seite 1: Inhaltsverzeichnis
Einstellung von Ziehdorn und Mundstück Bedienung des Werkzeuges…………………………………………………………………………………….. Einstellen der Setzkraft Wartung……………………………………………………………………………………………………………... Nachfüllen des Hydrauliköls Fehlersuche bei Störungen……………………………………………………………………………………… Sicherheitsangaben………………………………………………………………………………………………. EG-Konformitätserklärung………………………………………………………………………………………. ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de... -
Seite 2: Sicherheitshinweise & Vorsichtsmaßnahmen
Beschädigung, Verwendung sofort abbrechen und Reparatur oder Austausch des Werkzeuges veranlassen. Dieses Werkzeug ist NICHT zur Verwendung in explosiver Atmosphäre geeignet. ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de... -
Seite 3: Spezifikationen
Daphne Hydro 68A, Cosmo Olpas 68, Telesso 68, FBK RO68, Diamond Lupe RO68 (N) * Bemerkung: Siehe Sicherheitshinweise Werkzeugmaße (mm) ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de... -
Seite 4: Übersicht Über Die Wichtigsten Werkzeugkomponenten
PNT600-02-5 Mundstück M5 PNT600-01-5P Ziehdorn M5 PNT600-02-8 Mundstück M8 PNT600-01-8 Ziehdorn M8 FG2267 Wartungshandbuch FG2222 Garantiekarte ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de... -
Seite 5: Ziehdorne Und Mundstücke
Aluminium Stahl Edelstahl ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de... -
Seite 6: Teileübersicht
POPNUT-00-001-06/13 Teileübersicht PNT800L-PC ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de... - Seite 7 POPNUT-00-001-06/13 ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de...
-
Seite 8: Teileliste
O-Ring PNT600-33A Verbindungsadapter PNT600-34 Schraube DPN900-035 O-Ring DPN277-008 Obere Manschette DPN900-036 O-Ring DPN277-009 Griff PNT600-39 Schraube ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de... - Seite 9 O- Ring FAN277-299 Luftkolben-Baueinheit PNT800-07A J-Ventilstopper PNT800-08A J-Ventilstange DPN900-014 O-Ring DPN901-010 Feder DPN239-065 J-Ventilkappe PNT800-10 Hinteres T-Ventilgehäuse ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de...
- Seite 10 PNT600-107 O-Ring-Halter DPN900-045 O-Ring DPN902-002 Haltering PNT600-110 Gehäuse PNT600-111 Kugellager PNT600-112 Stützplatte PNT600-113 Rotor PNT600-114 Schneide ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de...
- Seite 11 Mundstück M5 PNT600-02-8 Mundstück M8 DPN277-179 POP NUT Ziehdornwechsler *Für eine komplette Übersicht siehe Ziehdorne und Mundstücke ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de...
-
Seite 12: Inbetriebnahme Des Werkzeuges
Außerdem darauf achten, dass das Schlauchmaterial für die Betriebsumgebung geeignet ist (d.h. ölfest, verschleiß- und abriebfest, etc.). Nähere Angaben finden Sie im Katalog Ihres Schlauchherstellers. ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de... -
Seite 13: Ziehdorninstallation
5. Verschlussmutter auf das gewünschte Mundstück schrauben. 6. Mundstück in das Mundstückgehäuse schrauben. 7. Durch Anziehen der Verschlussmutter gegen das Mundstückgehäuse befestigen. ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de... -
Seite 14: Instruktionen Vor Der Inbetriebnahme
Mundstück losschrauben bis es den Flansch der Blindnietmutter berührt. d. Verschlussmutter gegen das Mundstückgehäuse anziehen. Offen Geschlossen Eine Gewindedrehung Eine Gewindedrehung ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de... -
Seite 15: Bedienung Des Werkzeuges
Flansch der Blindnietmutter flach auf das Werkstück legen. Werkzeug nicht kippen. Das Werkzeug muss senkrecht zum Werkstück aufliegen. ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de... - Seite 16 3. Das gesamte Werkzeug entgegen den Uhrzeigersinn drehen, um es von der Blindnietmutter zu lösen. DREHEN Spin-Pull-Knopf 2. Auslöser 1. Schalter Linkslauf ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de...
-
Seite 17: Einstellen Der Setzkraft
Durch zu weites Drehen der Einstellschraube im Uhrzeigersinn zum Erhöhen der Setzkraft, kann es zu erhöhtem Abrieb oder Verklemmen des Ziehdorns und/oder der Blindnietmutter kommen. ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de... -
Seite 18: Wartung
Verschleiß sowie eine Verringerung der Drehzahl und des Drehmoments des Ziehdorns zur Folge hat. Spin-Pull-Kopf Spin-Pull-Kopfgehäuse ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de... -
Seite 19: Nachfüllen Des Hydrauliköls
9. Überprüfen, ob der Ölfüllstand gesunken ist oder ob Luftblasen im Öl vorhanden sind. 10. Bei zurückgegangenem Ölstand oder Luftblasen, Schritte 7 bis 9 wiederholen. ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de... - Seite 20 14. Mit einem Schlitzschraubendreher die Füllschraube lösen, um überschüssiges Öl und Luft (Blasen) abzulassen. 15. Wenn kein Hydrauliköl mehr austritt, Füllschraube wieder anziehen. ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de...
-
Seite 21: Fehlersuche Bei Störungen
Luftversorgung richtig Werkzeuges rückwärts einstellen Zu wenig Hydrauliköl oder Hydrauliköl nachfüllen Wartung Luft im Hydrauliköl ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de... - Seite 22 Zu viel Hydrauliköl oder Entlüften oder Öl ablassen Wartung des Werkzeuges nicht Luft im Hydrauliköl erreicht werden ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de...
-
Seite 23: Sicherheitsangaben
In gut belüftetem Bereich verwenden. Lagerung: Kühl und trocken bei ausreichender Belüftung lagern. Von offenen Flammen und hohen Temperaturen fernhalten. ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de... -
Seite 24: Eg-Konformitätserklärung
Änderungen 91/368/EWG, 93/44/EWG und 93/68/EWG Unterschrift: ____________________________________________________________________ Eymard Chitty, Vizepräsident, F&E Birmingham Juni 2008 ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de... - Seite 25 POPNUT-00-001-06/13 ® Manufacturing GmbH • Tel +49 (0)641 9 74 23 0 • Fax +49 (0)641 9 74 23 11 • • HEYMAN www.heyman.de info@heyman.de...
